ЗЗУ-00, ЗЗУ-01, ЗЗУ-02, ЗЗУ-03, ЗЗУ-04, ЗЗУ-05, ЗЗУ-06, ЗЗУ-07, ЗЗУ-08, ЗЗУ-09 / Запально-защитное устройство.
Цена, стоимость ЗЗУ-00, ЗЗУ-01, ЗЗУ-02, ЗЗУ-03, ЗЗУ-04, ЗЗУ-05, ЗЗУ-06, ЗЗУ-07, ЗЗУ-08, ЗЗУ-09 в Республике Беларусь, купить запально-защитное устройство в РБ
Назначение:
ЗЗУ в модификациях ЗЗУ-00, ЗЗУ-01, ЗЗУ-02, ЗЗУ-03, ЗЗУ-04, ЗЗУ-05, ЗЗУ-06, ЗЗУ-07, ЗЗУ-08, ЗЗУ-09 предназначено для автоматического розжига и контроля наличия пламени газовых, мазутных и газомазутных горелок в схемах автоматизации различных типов котлов и теплоагрегатов.
Условия эксплуатации ЗЗУ:
- температура окружающего воздуха от плюс 5 до плюс 50° С;
- относительная влажность воздуха от 30 до 80 %;
- вибрации с частотой 5-25 Гц и амплитудой до 0,1 мм;
- закрытое помещение без резких изменений температуры, невзрывоопасное, не содержащее в воздухе примесей агрессивных веществ.
Преимущества:
- включение в общую схему автоматики либо самостоятельная работа без постоянного присутствия персонала;
- удобный розжиг и наглядная сигнализация;
- регулирование времени розжига электрозапальника;
- регулирование времени совместной работы запальника с основной горелкой;
- подключение любых ионизационных датчиков и фотодатчиков.
 |
 |

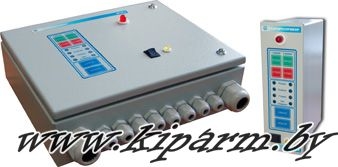

| настенное исполнение |
щитовое исполнение (установочные и габаритные размеры аналогичны Ф34.2) |
Одногорелочные Модификации ЗЗУ:
| Тип ЗЗУ: настенное-С; щитовое-Щ | Метод контроля факела |
| ЗЗУ-00 |
Метод контроля факела определяется заказчиком |
| ЗЗУ-01 |
Раздельный контроль запального и основного факелов при помощи ионизационного датчика и фотодатчиков |
| ЗЗУ-02 |
Совместный контроль запального и основного факелов фотодатчиком |
| ЗЗУ-03 |
Совместный контроль запального и основного факелов ионизационным датчиком |
| ЗЗУ-04 |
Совместный контроль запального и основного факелов ионизационным датчиком определяется заказчиком |
| ЗЗУ-05 |
Совместный контроль запального и основного факелов фотодатчиком |
| ЗЗУ-06 |
Раздельный контроль запального и основного факелов при помощи ионизационного датчика и фотодатчиков |
Двухгорелочные Модификации ЗЗУ:
| Тип ЗЗУ: настенное-С; щитовое-Щ | Метод контроля факела |
| ЗЗУ-07 |
Совместный контроль запального и основного факелов ионизационным датчиком |
| ЗЗУ-08 |
Совместный контроль запального и основного факелов фотодатчиком |
| ЗЗУ-09 |
Метод контроля факела определяется заказчиком |
СОСТАВ КОМПЛЕКТОВ ПОСТАВКИ ЗЗУ:
| Наименование и условное обозначение | Количество по модификациям |
| Одногорелочные | Двухгорелочные |
| ЗЗУ-00 |
ЗЗУ-01 |
ЗЗУ-02 |
ЗЗУ-03 |
ЗЗУ-04 |
ЗЗУ-05 |
ЗЗУ-06 |
ЗЗУ-07 |
ЗЗУ-08 |
ЗЗУ-09 |
| Блок управления КРИК-2-1-С (Щ) |
1 |
1 |
1 |
1 |
— |
— |
— |
— |
— |
— |
| Блок управления КРИК-2-2-С (Щ) |
— |
— |
— |
— |
— |
— |
— |
1 |
1 |
1 |
| Сигнализатор горения ЛУЧ-1АМ (Н) или (Щ) |
— |
1 |
— |
2 |
2 |
— |
1 |
2 |
|
|
| Контрольный электрод КЭ* |
— |
— |
— |
1 |
1 |
— |
— |
— |
— |
— |
| Электрозапальник газовый ЭЗ** |
— |
1 |
1 |
1 |
1 |
1 |
1 |
2 |
2 |
— |
| Устройство контроля пламени СНП ОЭ-1 |
— |
1 |
1 |
— |
— |
1 |
1 |
— |
2 |
— |
| Клапан электромагнитный КГЭЗ-10 |
— |
1 |
1 |
1 |
1 |
1 |
1 |
2 |
2 |
— |
| Система электронного розжига СЭР-Д1 |
— |
1 |
1 |
1 |
1 |
1 |
1 |
2 |
2 |
— |
| Помехоподавляющий соединитель |
— |
1 |
1 |
1 |
1 |
1 |
1 |
2 |
2 |
— |
| Эксплуатационная документация |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
* стандартные размеры КЭ: 490, 690, 950, 1200 мм.. Длина чувствительного элемента 300мм. Максимальная температура контроля 1200 °С
Длина КЭ может быть различной, температура контроля может быть увеличена до 1600 °С.
** Вместо электрозапальника ЭЗ, может быть поставлен ЭЗ-Н или ЭЗ-МЗ (со встроенным СЭР-Д1).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Номинальное напряжение питания |
(220 ) В |
| Частота напряжения питания |
(50±1) Гц |
| Время розжига пальника |
от 1 до 15 с |
| Время совместной работы запальника и основной горелки |
от 10 до 160 с
или постоянно |
| Потребляемая мощность вместе с подключенными устройствами, не более |
500 В•А |
| Входные сигналы |
сигналы типа "сухой контакт" |
| Выходные сигналы |
релейные;
встроенный источник питания датчиков пламени. |
| Габаритные размеры: |
| настенное исполнение (С) |
225x200x105 мм |
| щитовое исполнение (Щ) |
205x66x160 мм |
| Степень защиты корпуса по ГОСТ 14254-96 |
IP44 |
| Масса, не более |
2 кг |
Сроки поставки: наличие уточняйте
◄
