ДВ2ТТ20-ГМ / Измерительный преобразователь влажности и температуры с токовыми унифицированными выходами 4...20мА для измерений при высокой температуре (до 150°С)

ДВ2ТТ20-ГМ / Измерительный преобразователь влажности и температуры с токовыми унифицированными выходами 4...20мА для измерений при высокой температуре (до 150°С).






Купить датчик влажности и температуры с двумя токовыми выходными сигналами 4-20 мА ДВ2ТТ20ГМ в Республике Беларусь (РБ). Продажа, цена, стоимость
ДВ2ТТ20-4Т-1П-ГМ/250-II, ДВ2ТТ20-4Т-1П-ГМ/500-II, ДВ2ТТ20-4Т-1П-ГМ/1000-II, ДВ2ТТ20-4Т-1П-ГМ/250-III, ДВ2ТТ20-4Т-1П-ГМ/500-III, ДВ2ТТ20-4Т-1П-ГМ/1000-III  в Минске, Гродно, Гомеле, Бресте, Витебске, Могилеве

Назначение:

Преобразователи ДВ2ТТ20-ГМ предназначены:

  • для непрерывного преобразования температуры и относительной влажности воздуха газообразных сред в выходные токовые сигналы 4-20 мА;
  • для работы в составе систем контроля температурно-влажностных режимов или совместно с вторичными приборами различного функционального назначения с токовыми входами.


ДВ2ТТ20-ГМ внесен в Государственный реестр средств измерений Республики Беларусь (РБ), РФ, Украины и Казахстана.

Применение:

  • измерения относительной влажности и температуры в производственных и технологических помещениях в т.ч. при повышенных температурах;
  • в сушильных камерах и печах при температуре до 150°С;
  • в процессах сушки пищевых продуктов, древесины и строительных материалов;
  • системы вентиляции и кондиционирования;
  • регуляторы и приборы КИПиА с аналоговыми токовыми входами.

Особенности конструктивного исполнения:

  • В преобразователе для измерения относительной влажности используется сорбционно-емкостной чувствительный элемент, работа которого основана на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды. Для измерения температуры используется полупроводниковый термистор;

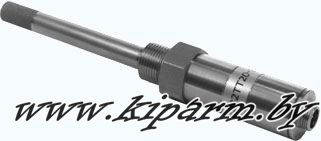

  • Преобразователь имеет моноблочное исполнение, состоит из корпуса и выносного зонда;
  • Выносной зонд выполнен из тонкостенной трубки из нержавеющей стали и размещается в высокотемпературной области. На торце выносного зонда расположены чувствительные элементы относительной влажности и температуры, закрытые пористым колпачком, защищающим их от механических повреждений и обеспечивающим свободный доступ анализируемой среды;
  • В корпусе размещена электронная схема, поэтому он должен располагаться в низкотемпературной области (до 50°С). Корпус имеет посадочную резьбу М20х1,5 и шестигранник S27, предназначенные для установки преобразователя и уплотнения его в камере. В торцевой части корпуса имеется разъем для съема электрических сигналов;
  • Преобразователь имеет схему обработки сигналов на основе микроконтроллера со следующими функциями:
    • измерение сигнала по каналам влажности и температуры;
    • вычисление значений относительной влажности, температуры точки росы и температуры;
    • температурная коррекция значения относительной влажности;
    • поддержка протокола ModBus;
    • формирование двух программируемых и масштабируемых токовых выходов.
  • На каждый токовый выход может быть выведен любой из следующих параметров:
    • относительная влажность воздуха относительно воды;
    • температура точки росы;
    • температура.
  • Преобразователь имеет цифровой интерфейс и может комплектоваться кабелем для связи с ПК и программным обеспечением Config_DV2TT20 для конфигурирования преобразователя и проведения его юстировки.

Технические характеристики:

Диапазон измерений температуры, °С(исполнение ) 0...150
Диапазон измерений относительной влажности, % 0...98
Пределы допускаемой абсолютной погрешности измерения относительной влажности не более, %*)
  в диап. отн. влажности от 0 до 90% ±2
  в диап. отн. влажности от 90 до 98% ±3
Пределы допускаемой абсолютной погрешности измерения температуры не более, ºС
  в диап. температур от 0 до +60ºС ±0,5
  в диап. температур от +60 до +150ºС ±1
Постоянная времени измерений не более, мин
  по относительной влажности 1
  по температуре 2
Интервал обновления значения выходного тока, с 4
Дискретность изменения выходного тока не более, мкА 5
Напряжение питания преобразователя, В 11...27
Максимальное сопротивление нагрузки, Ом, не более:
где Uп - напряжение питания преобразователя, В
50(Uп-10)
Габаритные размеры
  корпуса преобразователя, мм 28x120
  выносного зонда, мм Ø12x250**)
Масса преобразователя не более, кг 0,3
Межповерочный интервал, мес 12

*) - - указанный предел допускаемой абсолютной погрешности измерения относительной влажности в диапазоне температур свыше 60 С не нормируется.
**) - по умолчанию - ХХХ =250мм, оговаривается при заказе из ряда 250, 500, 1000.

При заказе преобразователя оговаривается длина зонда и значения выводимых параметров, соответствующие минимальному РL (4 мА) и максимальному РH (20 мА) значению выходного тока преобразователя.

Обозначение преобразователей при заказе:

1 2 3 4 5 6
ДВ2Т Т20 -4T -1П -ГМ/xxx Х

1 - Торговая марка.
2 - Исполнение по типу выходного сигнала:
   Т20 – -два токовых выхода 4-20 мА;
3 - Исполнение по рабочему диапазону температур 4Т: 0-150ºС.
4 - Исполнение по допустимой основной абсолютной погрешности измерения относительной влажности.
5 - Конструктивное исполнение:
   ххх - длина вынесенного зонда с чувствительными элементами, мм (стандартная длина 250 мм, оговаривается при заказе 250, 500, или 1000мм).
6 - Тип защитного колпачка:
   II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
   III - пористый из спеченной нержавеющей стали (поры около 25 мкм).

Пример обозначения преобразователя при заказе:

ДВ2ТТ20-4Т-1П-ГМ/500-III

Расшифровка спецификации:
Измерительный преобразователь влажности и температуры ДВ2ТТ20

  • с двумя аналоговыми выходами по току 4-20мА;
  • рабочий диапазон температур от 0 до 150°С;
  • предел допускаемой основной абсолютной погрешности измерения относительной влажности ±2%;
  • вынесенной зонд длиной 500 мм;
  • пористый защитный колпачок из фторопласта.










Сроки поставки: наличие уточняйте
