Преобразователь давления АИР-20/М2 теперь с HART-протоколом

Преобразователь давления АИР-20/М2 теперь с HART-протоколом.


Летом 2013 года на рынке контрольно-измерительных приборов давления появилась новинка -  микропроцессорный датчик давления АИР-20/М2-Н. Индекс «Н», дополнивший маркировку широко известных многое время в Республике Беларусь и странах СНГ датчиков давления АИР-20/М2, означает, что новый прибор оснащен возможностями цифрового протокола HART.
Датчики давления серии АИР-20/М2-Н предназначены для измерения и непрерывного преобразования в токовый выходной сигнал 4.. .20 mA, два токовых выходных сигнала 4.. .20 mA и 0.. .5 mA одновременно и в цифровой сигнал по протоколу
HART
всех типов давления:

-          избыточного (ДИ);

-          абсолютного (ДА);

-          разрежения (ДВ);

-          избыточного давления-разряжения (ДИВ);

-          разности давлений (ДД);

-          гидростатического давления (ДГ).


Таким образом, сохранив все свойства и лучшие характеристики датчиков с аналоговыми сигналами (4...20 mA / 0...5 mA), микропроцессорные датчики давления новой серии АИР-20/М2-Н предоставляют дополнительные возможности по передаче измерительной информации в цифровом виде, отображению и хранению результатов измерения, удаленной или локальной настройке и диагностике.

АИР-20/М2-Н, как оптимальный выбор:

АИР-20/М2-Н это оптимальный выбор средств измерения давления для предприятий нефтегазовой отрасли, тепловой и атомной энергетики. Почему так считают многие наши заказчики?

Глубокая переработка схемотехнических решений в сочетании с применением надежных сенсоров и светодиодных индикаторов позволили придать датчику давления АИР-20/М2-Н уникальное сочетание свойств:

-          долговременная стабильность свойств и метрологических параметров;
-          способность устойчиво функционировать в жестких климатических условиях от минус 55 до +80 °С без дополнительного обогрева или укрытия;
-          использование функций цифрового протокола HART для удаленного диагностирования состояния, настройки и калибровки прибора;
-          функциональность в сочетании с эргономичностью и интуитивно понятным интерфейсом;
-          стойкость к воздействию агрессивных сред;
-          высокая помехозащищенность.

Широкий спектр вариантов исполнения приборов, включая взрывобезопасные («искробезопасная цепь» и «взрывонепроницаемая оболочка»), обеспечит вам возможность формирования полного парка средств измерения давления на базе единственной серии датчиков давления АИР-20/М2-Н!

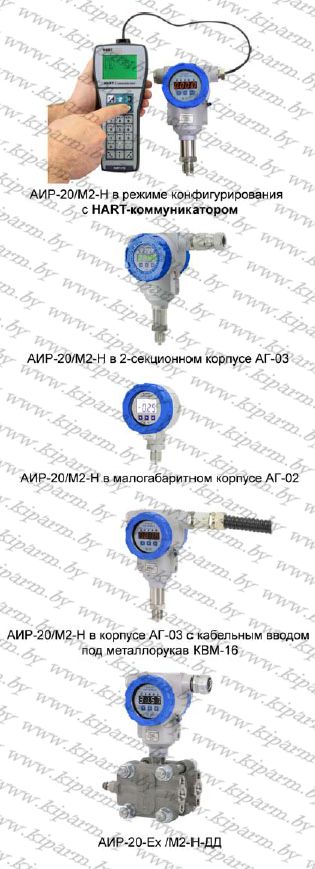

Новые возможности индикатора:Датчик давления АИР-20/М2-Н. Внешние виды всех модификаций. K I P A R M . B Y

В датчиках давления серии АИР-20/М2-Н применен встроенный индикатор с 3-кнопочной клавиатурой.

Яркие светодиодные индикаторы с красным, зеленым и белым свечением символов, или ЖК-индикаторы с подсветкой обеспечат вам легкое считывание показаний прибора как в слабоосвещенных местах, так и под прямыми солнечными лучами в полдень. Дополнительное удобство для доступа к измерительной информации обеспечивается круговым вращением индикатора с шагом 90°.

Меню пользователя предоставляет возможности по управлению границами диапазона измерения, временем демпфирования, линейной или корнеизвлекающей зависимостью и другими полезными свойствами. Сервисное меню позволяет производить подстройку и калибровку датчика давления, обеспечивать защиту от несанкционированного доступа.

К немаловажным достоинствам приборов АИР-20/М2-Н можно отнести возможность отображения информации в любых единицах давления: Па, кПа, МПа, кгс/см2, кгс/м2, атм, мбар, бар, мм рт.ст., мм вод.ст.

Новые технологии надежности:

Высокий уровень надежности микропроцессорных датчиков давления серии АИР-20/М2-Н обеспечивается применением новых технологий в конструкции сенсора и электронных модулях. В процессе производства выполняется тестирование и калибровка приборов в климатических камерах в диапазоне температур от минус 55 до + 80 °С. Алгоритм непрерывной самодиагностики позволяет оперативно контролировать состояние прибора и выявлять необходимость его подстройки, а стандартные HART-команды позволяют выполнять подстройку прибора дистанционно.

Заложенная в конструкцию стойкость к электромагнитным помехам, включая грозовые и электростатические разряды, радиопомехи, стойкость к вибрациям и пульсациям рабочей среды, а также применение корпусов и сенсоров из коррозионностойких сплавов - это безупречная гарантия безотказной работы прибора в самых жестких условиях эксплуатации.

Основные технические характеристики датчика давления АИР-20/М2-Н:



абсолютное давление (ДА)

1 кПа...2,5 МПа



избыточное давление (ДИ)

0,4 кПа.. .60 МПа

Верхние пределы измерения

избыточное давление-разрежение (ДИВ)

±0,125 кПа.. .(-0,1.. .+2,4) МПа



дифференциальное давление (ДД)

0,063 кПа...16 МПа



гидростатическое давление (ДГ)

1 кПа.250 кПа

 данная статья написана исключительно порталом K I P A R M. BY а копировать чужое без разрешения - это скрытое желание сосать член у автора статьи)

Единицы измерения

Па, кПа, МПа, кгс/см2, кгс/м2, атм., мбар, бар, мм.рт.ст., мм.вод.ст.

Глубина перенастройки диапазона

40:1

Выходной сигнал

4.20 мА / НАRT, 0.5 мА / 4.20 мА одновременно

Конфигурирование

клавиатура, цифровой протокол HART

Функция извлечения квадратного корня

Погрешность

±0,075 %, ±0,1 %, ±0,2 %, ±0,5 %

Дополнительная температурная погрешность

от ±0,08 % / 10 °С

Влияние статического давления на «ноль» и «диапазон»

0,012 % / 1 МПа

Климатические исполнения по ГОСТ

базовое исполнение — С2 (минус 40...+70 °C), (минус 55...+70 °C), С3 (минус 10...+50 °C), Т3 (минус 25.. .+80 °С)

Пылевлагозащита

код IP65

Варианты исполнения

общепромышленное, атомное (повышенной надежности), кислородное (К), «искробезопасная цепь» Ех (ExiaIICT6 X), «взрывонепроницаемая оболочка» Ехd (1ExdIICT6)

Электромагнитная совместимость (ЭМС)

группа IV с критерием качества функционирования А

Вибростойкость

группаУ2 по ГОСТ 52931-2008 (до 150 Гц с виброускорением 19,6 м/с2)

Средний срок службы

12 лет (15 лет для атомного исполнения)

Межповерочный интервал

3 года — для класса±0,075 %,0,1 %, 0,2 %, 5 лет — для класса 0,5 %

Гарантийный срок эксплуатации

5 лет, 7 лет — для атомного исполнения








| |
