ТКП-160Сг-М3 / Термометр манометрический, конденсационный, показывающий сигнализирующий

ТКП-160Сг-М3 / Термометр манометрический, конденсационный, показывающий сигнализирующий.




Назначение:

Компания ПриборИнвест представляет - ТКП-160Сг-М3 - новое поколение термометров манометрических сигнализирующих ТКП-160Сг, пришедшее на смену одному из самых надежных сигнализирующих термометров ТКП-160Сг-М2, который также присутствует в нашем кипарм-каталоге.

Благодаря применению заводом-изготовителем новых технологий изготовления деталей, им удалось сделать термометр более легким, при этом повысив его надежность и умешить стоимость прибора.

Итак, ТКП-160Сг-М3 отличается:

•  Высокой надежность вследствие отсутствия в конструкции трибко-секторного механизма.

•  Сигнализирующее устройство на микропереключателях.

•  Разрывная мощность контактов 50ВА.

•  Настенное и щитовое исполнения

•  Масса измерительной части 1,0 кг.

•  Гарантия производителя 36 месяцев.

Электроконтактный манометрический термометр ТКП-160Сг-М3 предназначен для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (латунь ЛС59-1 или сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок.

Технические характеристики:

Пределы измерений, °С  -25…+75 0…120 100…200 200…300
Заполнитель термосистемы хладон 22       метил хлористый ацетон толуол
Класс точности 1,5; 2,5
Длина соединительного капилляра, м 0,6;  1,0;  1,6;  2,5;  4,0;  6,0;  10;  12;  16;  25
Глубина погружения термобаллона, мм 160; 200; 250; 315; 400; 500; 630; 800; 1000
Диаметр термобаллона, мм 12; 14; 16 16
Материал термобаллона Латунь ЛС-59, нерж.сталь нерж.сталь
Вид защитной оболочки капилляра А - медная, Б - полиэтиленовая А - медная
Разрывная мощность контактов сигнализирующего устройства, ВА 50
Климатическое исполнение по ГОСТ 15150 УХЛ2, Т2, ТВ3
Напряжение внешних коммутируемых цепей переменного тока, В 220В/50Гц для исполнений УХЛ2, Т2
250В/60Гц для исполнения ТВ3
Группа виброустойчивости L3 по ГОСТ 12997-84
Межповерочный интервал 1 год
Гарантийный срок эксплуатации 36 месяцев
Срок службы, не менее 10 лет

По устойчивости к механическим воздействиям являются виброустойчивыми.

По устойчивости к климатическим воздействиям соответствуют исполнению УХЛ категории размещения 2 по ГОСТ 15150, но для работы при температуре от –50 до +60 оС, Т категории 2 и ТВ категории 3 по ГОСТ 15150, но для работы при температуре от минус 10 до плюс 55 °С.

Межповерочный интервал состовляет 1 год.

Приборы выпускаются по СНИЦ.405 153.008

Давление измеряемой среды до1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа; с защитной гильзой до 24,5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).

Средний срок службы, не менее 10 лет.

Примечание. Для термометров с пределом измерений 200-300°C термобаллоны изготавливаются из нержавеющей стали. Термобаллоны диаметром 12 и 14 мм также изготавливаются из нержавеющей стали.


Щитовое исполнение

ТКП-160Сг-М3. Габаритные и присоединительные размеры щитового исполнения


Настенное исполнение

ТКП-160Сг-М3. Габаритные и присоединительные размеры настенного исполнения

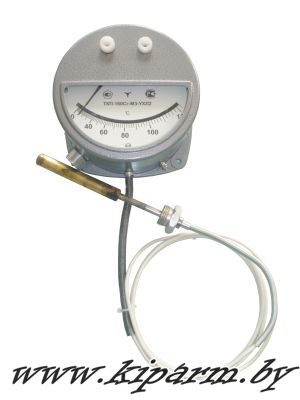

 Термометр манометрический, конденсационный,  показывающий сигнализирующий ТКП-160Сг-М3



Сроки поставки: наличие уточняйте
