Назначение:
Термометры манометрического типа конденсационные показывающие сигнализирующие (электроконтактные) серии ТКП-160Сг-М2 предназначены для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (латунь ЛС59-1 или сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок.
Термометры подразделяются на дистанционные и местные (с жёсткой связью). Соединение термобаллона с корпусом для местных термометров осуществляется по двум исполнениям:
- с радиальным расположением термобаллона;
- с осевым расположением термобаллона.
Относятся к ГСП.
Выпускаются по ТУ 25-02.091870-81.
По устойчивости к механическим воздействиям являются виброустойчивыми.
По устойчивости к климатическим воздействиям соответствуют исполнению УХЛ категории размещения 2 по ГОСТ 15150, но для работы при температуре от –50 до +60 оС, Т категории 2 и ТВ категории 3 по ГОСТ 15150, но для работы при температуре от минус 10 до плюс 55 оС.
Имеется Сертификат об утверждении типа средств измерения в РБ и РФ, лицензия на выпуск и ремонт, Сертификат соответствия по добровольной сертификации, разрешение Федеральной службы по экологическому, технологическому и атомному надзору на применение в химических, нефтехимических, нефтеперерабатывающих производствах и объектах с установкой вне взрывоопасных зон.
Межповерочный интервал – 1 год.

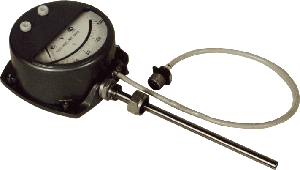

Внешний вид:
Основные технические характеристики прибора:
|
Обозначение термометра
|
Пределы измерений, °C
|
Заполнитель термосистемы
|
Класс точности
|
Диаметр термобаллона, мм
|
Длина соединительного капилляра, L м
|
Длина погружения термобаллона, мм
|
Вид защитной оболочки капилляра
|
Масса, не более, кг
|
|
ТКП-160Сг-М2-УХЛ2
ТКП-160Сг-М2-Т2
ТКП-160Сг-М2-ТВ3
|
-25+75
0-+120
+100-+200
|
Хладон 22
Метил хлористый
Ацетон
Толуол
|
1,5
2,5
|
12
14
16
|
0,6; 1,0; 1,6; 2,5;
4,0; 6,0; 10;12; 16; 25
|
160; 200; 250; 315;400; 500;
630; 800; 1000
|
Медная-А
Полиэтиле-новая-Б
|
4,5
|
| +200-+300 |
16
|
Медная-А
|
Напряжение внешних коммутируемых цепей переменного тока 220 В частотой 50 Гц для исполнений УХЛ2 и Т2; 250 В частотой 60 Гц для исполнения ТВ3
Разрывная мощность контактов сигнализирующего устройства, 50 ВА.
Давление измеряемой среды до 1,6 МПа (16 атмосфер), по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа; с защитной гильзой до 24,5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).
Средний срок службы, не менее 10 лет.
Примечание. Для термометров с пределом измерений 200-300°C термобаллоны изготавливаются из нержавеющей стали. Термобаллоны диаметром 12 и 14 мм также изготавливаются из нержавеющей стали.
Пример обозначения при заказе:
Обозначение при заказе термометра для условий эксплуатации УХЛ-2 с пределами измерения от 0 до +120 оС, класса точности 2,5, длиной погружения термобаллона 200 мм, длиной соединительного капилляра 6 м с полиэтиленовой оболочкой, диаметром термобаллона 16 мм: «ТКП-160Сг-М2(0-120)-2,5-6,0-200-Б-16 ТУ 25-02.091870-81».
Принципиальная электрическая схема:
Схема внешних соединений:
Габаритные и присоединительные размеры дистанционного термометра:

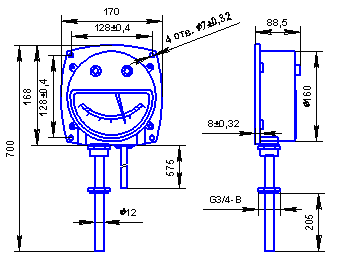

Габаритные и присоединительные размеры для местного термометра с осевым расположением термобаллона:

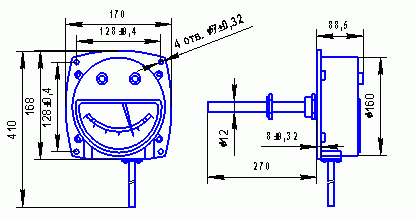

Габаритные и присоединительные размеры для местного термометра с радиальным расположением термобаллона:
Сроки поставки: наличие уточняйте
◄
