ОВЕН УТ1 / Универсальный таймер реального времени двухканальный

ОВЕН УТ1 / Универсальный таймер реального времени двухканальный.






купить таймер универсальный реального времени УТ1-Д в республике Беларусь, таймер двухканальный ОВЕН УТ1-Н цена, продажа УТ1-Щ1 в РБ, прайс на УТ1-Щ2 в Минске
Краткое описание:

Назначение:

Календарный таймер УТ1 предназначен для автоматического включения и выключения исполнительных механизмов в заданный момент времени.

Применяется для управления освещением в теплицах, инкубаторах, уличным освещением, а также в технологических процессах, где время включения и выключения оборудования связано с календарной датой или временем суток.

Прибор выпускается в корпусах 3-х типов: настенном Н, щитовых Щ1, Щ2 и на DIN-рейку.

Основные преимущества обновленного УТ1:

Улучшенные показатели по Электромагнитной совместимости Полное соответствие требованиям ГОСТ Р 51522 по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А. Теперь прибор устойчив к различным видам помех с сохранением работоспособности.
Расширенные показатели климатического исполнения Допустимый диапазон рабочих температур от – 20 до + 50 °С.
Реализована функция автоматического перевода часов на зимнее Летнее время.

Функциональные возможности:

  • АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ исполнительных механизмов в заданный момент времени
  • ДВЕ НЕЗАВИСИМЫЕ ПРОГРАММЫ УПРАВЛЕНИЯ ДВУМЯ ВЫХОДНЫМИ РЕЛЕ, до 70 пар команд в каждой
  • ЗАДАНИЕ ПЕРИОДИЧНОСТИ ИСПОЛНЕНИЯ для каждой команды: ежегодно, еженедельно или ежедневно (в порядке убывания приоритета)
  • КОРРЕКЦИЯ ВЫПОЛНЕНИЯ КОМАНД ПО ВОСХОДУ И ЗАХОДУ СОЛНЦА, в зависимости от географической широты местности
  • ВОЗМОЖНОСТЬ ПОДКЛЮЧЕНИЯ ВНЕШНИХ УСТРОЙСТВ БЛОКИРОВКИ КОМАНД
  • ИНДИКАЦИЯ ТЕКУЩЕГО ВРЕМЕНИ И ДАТЫ ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
  • СОХРАНЕНИЕ ЗАДАННЫХ ПАРАМЕТРОВ при отключении питания
  • ЗАЩИТА ПАРАМЕТРОВ от несанкционированного доступа

Технические характеристики:

Номинальное напряжение питания

220 В частотой 50 Гц

Допустимое отклонение номинального напряжения питания

–10...+15 %

Максимально допустимый ток нагрузки, коммутируемый контактами э/м реле

8 А при 220 В (cos  φ> 0,4)

Погрешность хода часов

не более 5 мин/месяц

Срок службы встроенной литиевой батареи CR2032 (3 В; 220 мАч)

не менее 3-х лет

Габаритные размеры и степень защиты корпуса:



– настенный Н

130х105х65 мм, IP44

– щитовой Щ1

96х96х70 мм, IP54 со стороны передней панели

Условия эксплуатации:

Температура окружающего воздуха

+1...+50 °С

Температура окружающего воздуха для модификации М02

–20...+50 °С

Атмосферное давление

84...106,7 кПа

Относительная влажность воздуха (при 35 °С)

30...80 %

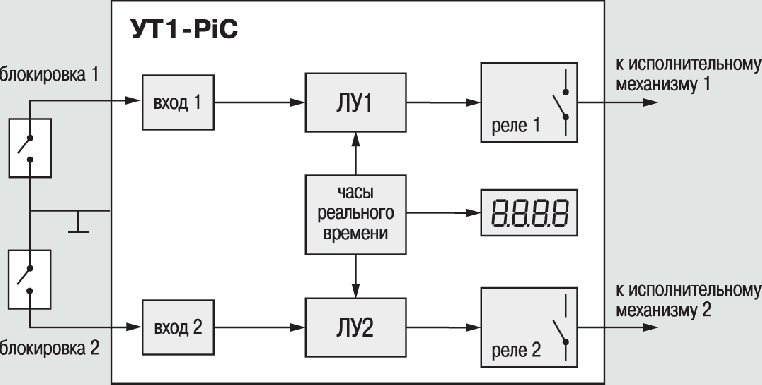

Функциональная схема прибора:

Функциональная схема УТ1:

Функциональная схема прибора
ЛУ1, ЛУ2 – логические устройства.



Логические устройства синхронизированы с часами и служат для формирования команд включения-выключения выходных реле.

УТ1 имеет два выходных реле 8 А 220 В для управления исполнительными механизмами.

Две независимые программы включения/выключения выходных реле:

Пользователь может задать 2 независимые программы для двух логических устройств.

Программа каждого ЛУ включает в себя до 70 пар команд, задающих время включения и выключения выходных реле. Для каждой команды пользователь может задавать периодичность ее исполнения:

  • ежедневное – каждый день в указанное время;
  • еженедельное – в указанный день недели;
  • ежегодное – в указанный день года, например, особые режимы для праздничных дней.

При этом ежегодные команды имеют высший приоритет исполнения, т. е. в указанный день года данная команда будет исполняться вместо еженедельной или ежедневной. В свою очередь, еженедельная команда имеет приоритет над ежедневной.

Управляющие входы для блокировки команд:

Каждая команда программы может быть заблокирована с помощью внешнего устройства, подключенного к управляющему входу (1 или 2).

Ко входам блокировки могут быть подключены механические контакты, кнопки, герконы, а также оптические, индуктивные или емкостные датчики, имеющие на выходе транзисторные ключи n-p-n-типа.

Программируемые параметры:

Перед началом работы необходимо задать следующие параметры:

  • параметры работы каждого логического устройства;
  • опорную дату (дату начала работы);
  • географическую широту местности для коррекции по восходу и заходу солнца.

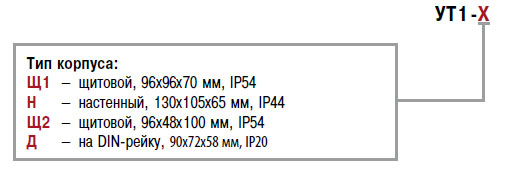

Пример обозначения модификации для заказа:

Карта зазказа ОВЕН УТ1

Внешний вид модификаций:

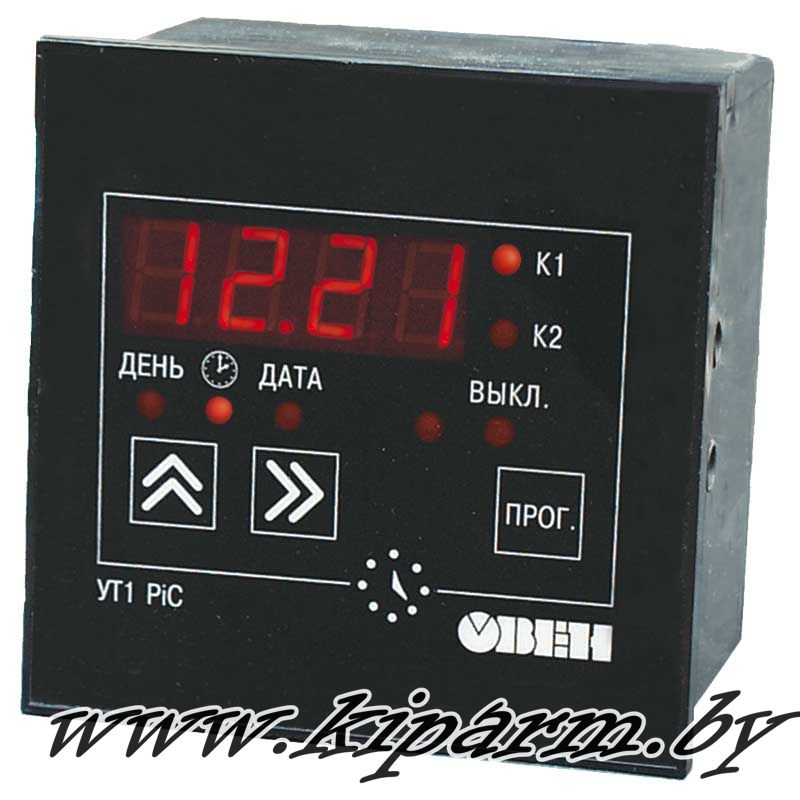

УТ1.Щ1

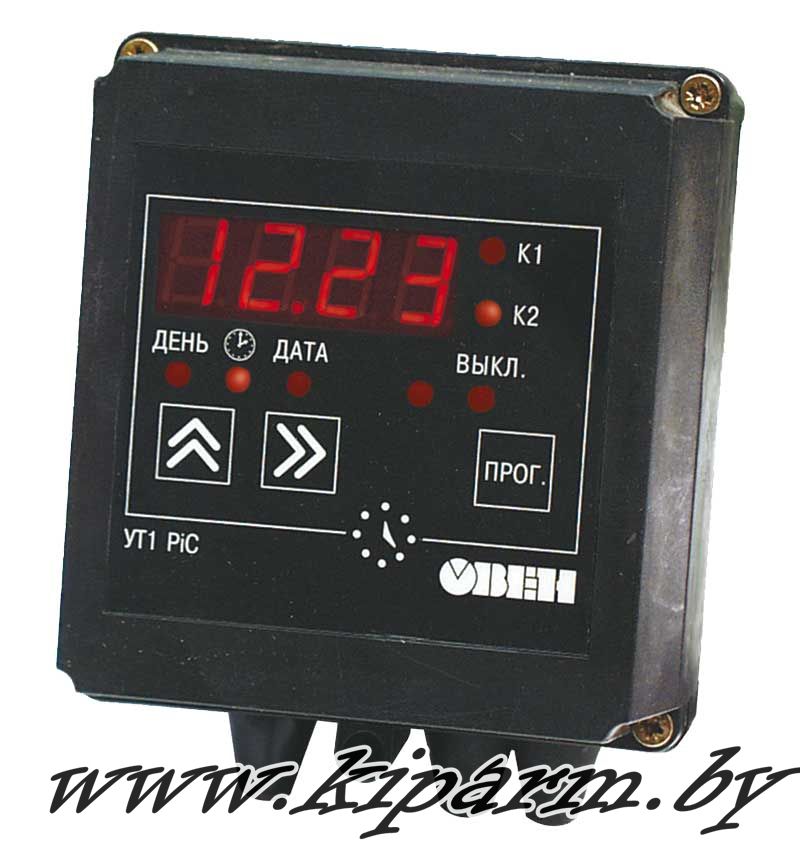

УТ1.Н

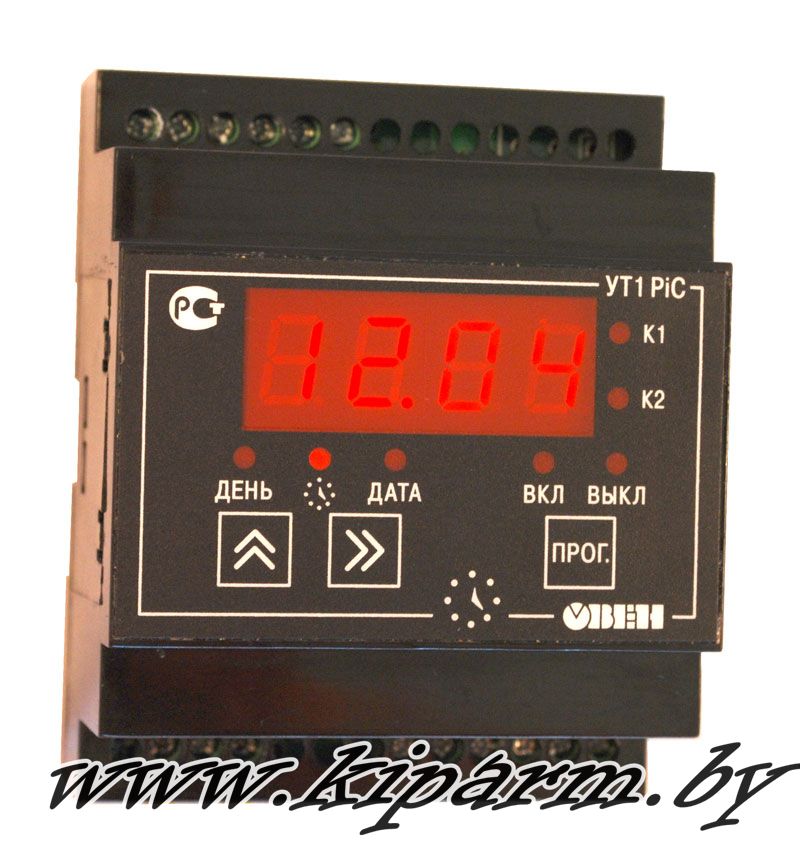

УТ1.Д (на дин-рейку)

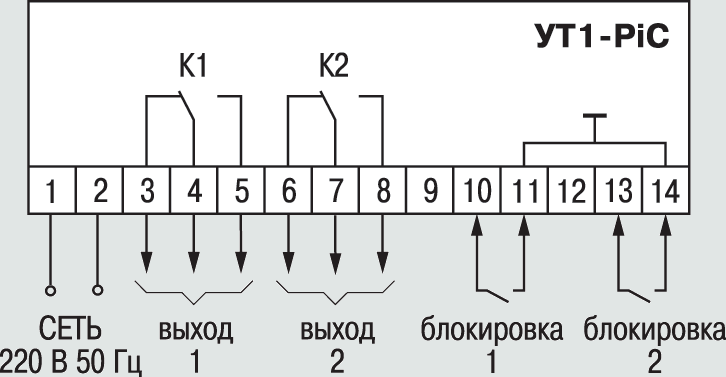

Схемы подключений:

Схемы подключения

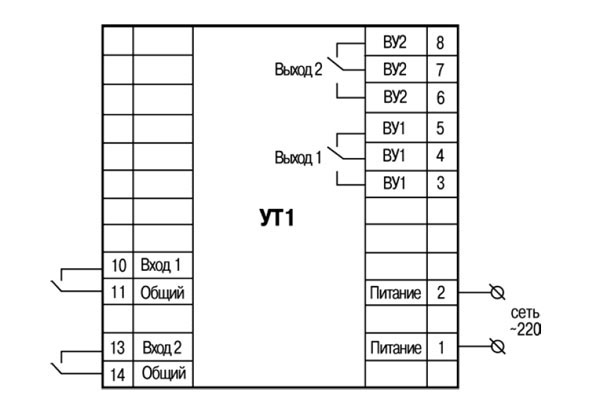

Схема подключения прибора в DIN-реечном исполнении корпуса
Схема подключения прибора в DIN-реечном исполнении корпуса

Комплектация:

  1. Прибор УТ1-PiC
  2. Комплект крепежных элементов (Н или Щ, в зависимости от типа корпуса)
  3. Паспорт и руководство по эксплуатации
  4. Гарантийный талон

Стандартные позиции:

УТ1-Д
УТ1-Н
УТ1-Щ1
УТ1-Щ2







Сроки поставки: в наличии
