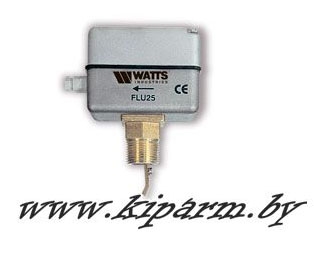

FLU 25 (арт. 0401125) / Реле протока (потока) жидкости на трубопроводы ДУ 25-200мм

FLU 25 (арт. 0401125) / Реле протока (потока) жидкости на трубопроводы ДУ 25-200мм.

купить FLU 25 в республике Беларусь, продажа реле потока FLU 25 в Минске, FLU 25 цена Минск, поставка WATTS FLU 25 Реле протока жидкости



Краткое описание:

Реле протока для монтажа на трубопроводах DN 1"-8". Алюминиевый корпус. Латунный присоединительный фитинг. Трехконтактный микропереключатель 20 (8) А, 250 В. Макс. рабочее давление жидкости 10 бар. Макс. рабочая температура жидкости 110 °C. Макс. температура воздуха в помещении 60 °C.

Описание:

Реле протока FLU 25 используется для контроля наличия протока воды в автономной отопительной системе с принудительной циркуляцией, вплоть до минимальных значений расхода.

В зависимости от схемы подключения реле протока может включать либо выключать соответствующий элемент автономной отопительной системы при исчезновении либо появлении протока теплоносителя.

Реле протока имеет металлический корпус и может устанавливаться в помещениях с высокой влажностью. Наличие пружинного сильфона (сильфонного уплотнения) делает реле протока также пригодным для дизельного топлива.
В комплект поставки входят пластинки (ламели) различной длины для труб 1” – 8”.

Прибор не подлежит обязательной сертификации: Письмо ВНИИС  № 101-ТК/7162  от  31.05.2004 г.

Реле протока FLU 25 функционально является аналогом  реле потока жидкости РПИ, РПИ-Н, иностранных Sika VHS 06 MK, Honsberg CRG-025HM, Siemens QVE1901, S+S Regeltechnik SW-1EPL и многих других.

Технические характеристики:

Диаметр условного прохода (Ду): 25-200мм;
Диапазон контролируемых расходов жидкости, перекрываемый всем набором лопаток: 0,4-42м³/час, 6,7-700л/мин;
Материал корпуса: алюминий;
Материал резьбового штуцера и  рычага: латунь;
Материал пластины (ламели): нержавеющая сталь;
Микропереключатель (реле): 6 А – 220 В;
Максимальное рабочее давление: 10 бар (1 МПа);
Максимальная температура теплоносителя: 110°С;
Максимальная температура окружающей среды: 60°С;
Класс защиты: IP 64;
Подсоединение: наружная резьба G1”.
Габаритные размеры: 106х162х78 мм;
Масса, не более: 1 кг.

Монтаж:

Для обеспечения безупречной работы реле протока должно устанавливаться на горизонтальном
трубопроводе, чтобы пластина (ламель) была вертикальна. Расстояние между трубой и прибором
должно составлять не менее 55 мм, а расстояние до последующей арматуры, отводов или фитингов на трубопроводе должно составлять не меньше 5 Ду. Реле протока должно быть ориентировано так, чтобы направление стрелки на корпусе соответствовало направлению протока в трубопроводе.
При наличии в теплоносителе посторонних механических включений и высокой загрязненности
следует перед реле протока устанавливать фильтр механической очистки.

Регулировка реле протока:

Порог срабатывания (рабочая точка) определяется напряжением пружины, установкой винта и длиной ламели.
В  приведённой ниже таблице указаны диаметры труб, соответствующие длины ламелей и расход воды в м3/ч, при которых происходит замыкание или размыкание контактов микропереключателя, как при установке минимального значения (винт плотно затянут), так и при установке максимального значения (винт полностью ослаблен).
Устройство поставляется с плотно затянутым калибровочным винтом (установлено  минимальное  значение).  Контакт 1 - 2 разомкнут. После запуска насосов или при установлении номинального расхода воды, ламель должна сместиться в направлении потока воды,  в результате чего происходит замыкание контакта 1 – 2.
Если ламель не смещается, то это означает, что расход воды слишком мал и устройство не может среагировать.  Однако на практике это почти полностью исключено, так как значение расхода воды обычно существенно больше установленного минимального значения (например, 6,3 м³/ч при 3" диаметра трубы). Если известен реальный расход воды, то устройство может быть точно отрегулировано (см. таблицу).
Реле протока FLU 25 в отопительных системах с простым управлением ВКЛ-ВЫКЛ не требуют точной калибровки. Достаточно установить минимальное значение так, что контакт, который управляет горелкой, замкнется, как только будет достигнут установленный расход воды (см. таблицу).


Диаметр трубы

Длина ламели,

Минимальный расход в диапазоне регулирования

Максимальный расход в диапазоне регулирования


мм

открывание, м3

замыкание, м3

открывание, м3

замыкание., м3

1”

34

0,4

0,9

1,5

2,0

1 1/4”

34

0,6

1,2

1,9

2,6

1 1/2”

57

0,9

1,6

2,6

3,3

2”

57

2,3

3,2

5,1

7,1

2 1/2”

88

3,5

4,2

7,0

8,0

3”

88

5,7

6,3

10,5

12,0

4”

88

12,0

13,5

26,0

28,0

4”

167

7,1

8,0

18,0

20,0

5”

88

23,0

27,0

58,0

60,0

5”

167

9,0

12,1

28,0

30,0

6”

88

36,0

43,0

87,0

91,0

6”

167

12,0

17,2

32,0

35,0

8”

88

73,0

85,0

170,0

176,0

8”

167

36,0

42,0

85,0

90,0






























Файлы:
Паспорт на реле протока FLU 25. Скачать (400 кБ, doc, zip)
Техническое описание на реле протока FLU 25. Скачать (1,6 МБ, pdf)


Сроки поставки: в наличии
