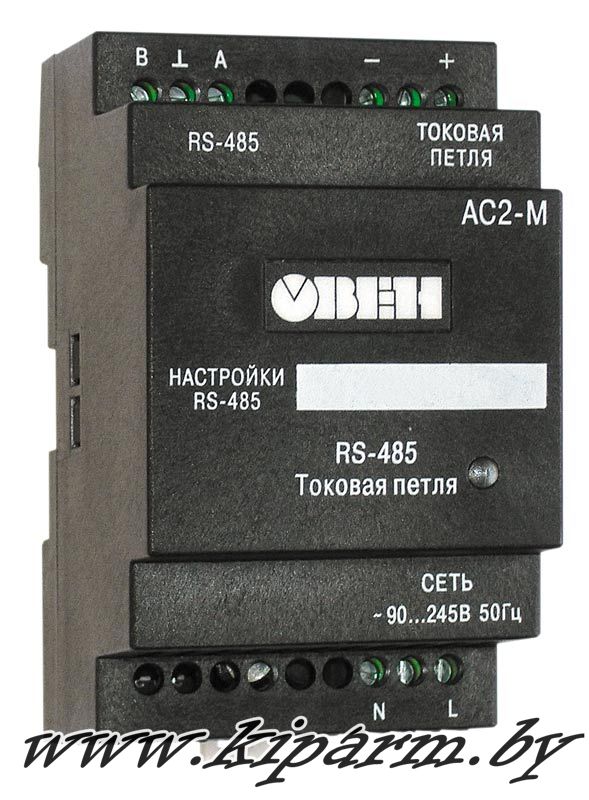

ОВЕН АС2-М / Преобразователь интерфейсов «токовая петля»/RS-485.
Купить адаптер интерфейса АС2-М в Республике Беларусь (РБ). Продажа, цена, стоимость преобразователя интерфейса токовая петля - RS-485 AC2-M в Минске, Бресте, Витебске, Гродно, Гомеле, Могилеве
Назначение адаптера интерфейсов AC2-M:
Преобразователь интерфейсов АС2-М предназначен для взаимного преобразования интерфейсов: «токовая петля» и RS-485. Преобразователь позволяет передавать данные от одного прибора, имеющего интерфейс «токовая петля», в сеть RS-485 по запросу мастера сети. Передача данных по интерфейсу RS-485 происходит по протоколу ОВЕН или по протоколу Modbus (RTU, ASCII). Таким образом все приборы ОВЕН могут быть объединены в единую сеть по интерфейсу RS-485.
Такое объединение в сеть дает возможность создавать системы диспетчеризации на основе уже существующих и отлично зарекомендовавших себя приборов, таких как: ТРМ32, ТРМ33, УКТ38, МПР51.
Основные функции: dannogo pribora
- ВЗАИМНОЕ ПРЕОБРАЗОВАНИЕ СИГНАЛОВ интерфейсов RS-485 и «токовая петля»
- ПЕРЕДАЧА ДАННЫХ от прибора с интерфейсом «токовая петля» в сеть RS-485 по запросу мастера сети
- ПОДДЕРЖКА РАСПРОСТРАНЕННЫХ ПРОТОКОЛОВ передачи данных в сети RS-485: Modbus (ASCII и RTU) и ОВЕН
- ГАЛЬВАНИЧЕСКАЯ ИЗОЛЯЦИЯ входов между собой и от питающей сети
- НАПРЯЖЕНИЕ ПИТАНИЯ ~90...245 В 47...63 Гц
- БЕСПЛАТНАЯ ПРОГРАММА-КОНФИГУРАТОР для настройки работы адаптера в сети
Технические характеристики:
Питание:
|
Номинальное напряжение питания
|
~90...245 В частотой 47...63 Гц
|
|
Максимальная потребляемая мощность
|
не более 2 ВА
|
Интерфейс «токовая петля»:
|
Допустимое напряжение гальванической изоляции входов
|
не менее 1500 В
|
|
Рекомендуемая длина линии связи
|
3 м
|
|
Ток в токовой петле
|
7 мА
|
|
Напряжение в токовой петле
|
37 В
|
Интерфейс RS-485:
|
Допустимое напряжение гальванической изоляции входов
|
не менее 1500 В
|
|
Максимальная длина линии связи
|
1200 м
|
|
Скорость передачи данных
|
2400, 4800, 9600, 19200, 38400, 115200 бит/с
|
|
Поддерживаемые протоколы
|
Modbus ASCII
Modbus RTU
ОВЕН
|
|
Количество приборов в сети
|
не более 32
|
|
Используемые линии передачи данных
|
А (D+), В (D–)
|
Корпус:
|
Габаритные размеры
|
90х54х57,5 мм
|
|
Степень защиты
|
IP20
|
|
Крепление
|
на DIN-рейку, 35 мм
|
|
Масса
|
не более 110 г
|
Условия эксплуатации:
|
Температура окружающей среды
|
–20...+75 °С
|
|
Атмосферное давление
|
84...106,7 кПа
|
|
Относительная влажность воздуха (при +25 °С и ниже)
|
не более 80 %
|
Список подключаемых приборов и их прошивок:
|
Прибор
|
Версии прошивок
|
|
ТРМ32-Щ
|
T32CP66, T32CP73
|
|
ТРМ32-Щ4
|
T32CP84
|
|
ТРМ33-Щ
|
T33CP90, T33CP95
|
|
ТРМ33-Щ4
|
t33w403
|
|
ТРМ34
|
T34U_C22, T34U_C43, T34U_C44, T34KA16, T34KA28
|
|
ТРМ38
|
T34U_C22, T34U_C43, T34U_C44, T38KA16, T38KA28
|
|
УКТ38
|
U17CP_IU, U31CP_IU, U32CP_IU, U12KA, U24KA
|
|
УКТ38-Щ4
|
U38u_01, U38u_05, U38i_02, U38i_06, U38tp06, U38tp10, U38tpp05, U38tpp09, U38tr06, U38tr11
|
|
МПР51
|
M11A, m12new, m12z, M12Z1, M14a, M14b
|
|
Приборы серии PiC
|
|
ТРМ1-PiC
|
t5ui-c04
|
|
ТРМ10-PiC
|
|
|
ТРМ12-PiC
|
t12u-14
|
Комплектность поставки:
- Преобразователь интерфейсов АС2-М;
- Паспорт и руководство по эксплуатации;
- Гарантийный талон;
- Компакт-диск с программным обеспечением.
Позиции поставляемые предприятием Приборинвест:
• АС2-М
Сроки поставки: наличие уточняйте
◄
