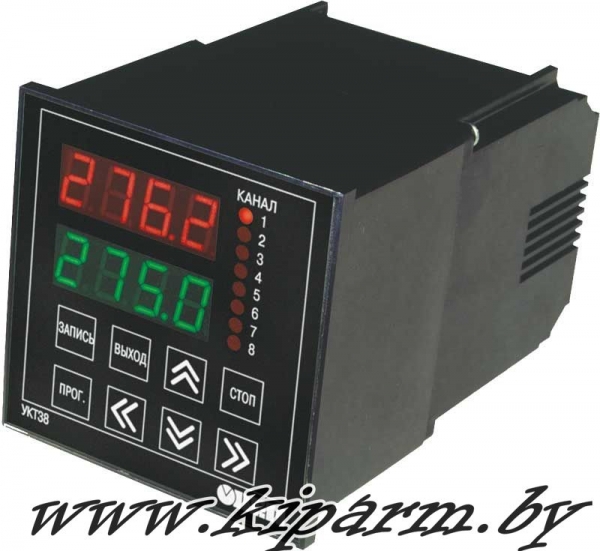

ОВЕН УКТ38-Щ4 / Устройство контроля температуры восьмиканальное с аварийной сигнализацией.
Краткое описание:
Назначение:
Восьмиканальное устройство контроля температуры ОВЕН УКТ38-Щ4 предназначено для построения автоматических систем контроля производственных технологических процессов в различных отраслях промышленности, жилищнокоммунальном и сельском хозяйстве. Прибор УКТ38.Щ4 зачастую применяется для контроля температуры, давления, влажности, уровня или другой физической величины в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы, а также для регистрации измеренных параметров на персональном компьютере. УКТ 38 может быть применен в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности.
На данный момент завод-изготовитель выпускает следующие модификации прибора:
- УКТ38-Щ4.АТ
- УКТ38-Щ4.ТП
- УКТ38-Щ4.ТС
- УКТ38-Щ4.АН
- УКТ38-Щ4.ТПП
Прибор выпускается только в щитовом корпусе типа Щ4
Функциональные возможности прибора:
- КОНТРОЛЬ ТЕМПЕРАТУРЫ или другой физической величины (давления, влажности, уровня и т. п.) в нескольких зонах одновременно (до 8-ми)
- ВОСЕМЬ ВХОДОВ для подключения датчиков:
- термопреобразователей сопротивления типа ТСМ и ТСП 50/100, Pt100;
- термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R);
- датчиков с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В.
- ПОДКЛЮЧЕНИЕ К РАЗНЫМ ВХОДАМ ДАТЧИКОВ РАЗНЫХ ТИПОВ из числа приведенных в списке для одной модификации
- СИГНАЛИЗАЦИЯ «АВАРИЯ ОБЪЕКТА» о выходе любой из контролируемых величин за заданные пределы
- СИГНАЛИЗАЦИЯ «АВАРИЯ ДАТЧИКА» при обрыве или коротком замыкании датчика
- ДВА ВЫХОДНЫХ РЕЛЕ для включения аварийной сигнализации или аварийного отключения установки
- ИНДИКАЦИЯ измеренных величин и заданных для них уставок на двух встроенных индикаторах
- ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
- СОХРАНЕНИЕ ЗАДАННЫХ ПАРАМЕТРОВ при отключении питания
- РЕГИСТРАЦИЯ КОНТРОЛИРУЕМЫХ ПАРАМЕТРОВ НА ЭВМ через адаптер сети ОВЕН АС2 по интерфейсу RS-232
* Модификация входов определяется при заказе.
Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL
Функциональная схема прибора:
Входы прибора:
УКТ38-Щ4 имеет 8 входов для подключения измерительных датчиков.
Входы прибора ОВЕН УКТ38-Щ4 выполняются в одной из следующих модификаций:
- ТС для подключения термопреобразователей сопротивления типа ТСМ 50М/100М, ТСП 50П/100П, Pt100;
- ТП для подключения термопар типа ТХК(L), ТХА(K), ТНН(N) и ТЖК(J);
- ТПП для подключения термопар ТПП(S) и ТПП(R);
- АТ для подключения датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА;
- АН для подключения датчиков с унифицированным сигналом напряжения 0…1 В.
Входы могут быть только однотипными.
Модификация входов прибора выбирается пользователем при заказе.
К разным входам можно подключать датчики разных типов, если эти датчики относятся к одной модификации входов.
Цифровая фильтрация и коррекция входного сигнала:
ОВЕН УКТ38-Щ4 осуществляет цифровую фильтрацию входного сигнала от помех.
Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
Сигнализация или двухпозиционное регулирование:
Сигнал с каждого входа прибора поступает на жестко закрепленный за ним двухпозиционный регулятор (компаратор, устройство сравнения), который чаще всего используется для сигнализации о выходе контролируемой величины за заданные пределы.
УКТ38-Щ4 имеет 4 типа сигнализации «Авария объекта» (4 типа логики срабатывания двухпозиционного регулятора):
- о снижении контролируемого параметра ниже заданной границы («прямой гистерезис»);
- о превышении контролируемым параметром заданной границы («обратный гистерезис»);
- о входе контролируемого параметра в заданные границы (П-образная логика);
- о выходе контролируемого параметра за заданные границы (U-образная логика).
Для каждого из 8-ми каналов контроля может быть задан свой тип сигнализации и своя уставка.
Выходные устройства прибора ОВЕН УКТ38-Щ4:
В качестве выходных устройств в УКТ38-Щ4 установлены 2 электромагнитных реле.
Реле 1 «Авария объекта» срабатывает при выходе любого из контролируемых параметров за заданные для границы.
Реле 2 «Авария датчика» срабатывает:
- для термопреобразователей сопротивления – при обрыве или коротком замыкании датчика;
- для термопары – при обрыве.
Технические характеристики:
|
Номинальное напряжение питания
|
220 В 50 Гц
|
|
Допустимое отклонение номинального напряжения
|
-15…+10 %
|
|
Количество входов для подключения датчиков
|
8
|
|
Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика)
|
±0,5 %
|
|
Продолжительность цикла опроса 8-ми датчиков:
|
|
|
– УКТ38-Щ4.ТС
|
3,6 с
|
|
– УКТ38-Щ4.ТП (ТПП)
|
2,2 с
|
|
– УКТ38-Щ4.АТ (АН)
|
2,1 с
|
|
Количество выходных устройств
|
2
|
|
Допустимый ток нагрузки, коммутируемый контактами э/м реле
|
4 А при 220 В (cos φ > 0,4)
|
|
Тип корпуса
|
щитовой Щ4
|
|
Габаритные размеры
|
96х96х145 мм
|
|
Степень защиты корпуса
|
IP54 со стороны передней панели
|
|
Тип интерфейса связи с ЭВМ
|
последовательный, RS-232
|
|
Подключение к ЭВМ
|
через адаптер сети ОВЕН АС2
|
Характеристики измерительных датчиков:
|
Код
|
Тип датчика
|
Тип входа
|
Диапазон измерений
|
Разрешающая способность
|
|
00
|
ТСМ 100М W100=1,426
|
ТС
|
-50...+200 °С
|
0,1 °С
|
|
01
|
TCM 50M W100=1,426
|
-50...+200 °С
|
0,1 °С
|
|
02
|
TCП 100П W100=1,385 (Pt100)
|
-90...+750 °С
|
0,1 °С
|
|
03
|
ТСП 100П W100=1,391
|
-90...+750 °С
|
0,1 °С
|
|
07
|
ТСП 50П W100=1,385
|
-90...+750 °С
|
0,1 °С
|
|
08
|
ТСП 50П W100=1,391
|
-90...+750 °С
|
0,1 °С
|
|
09
|
TCM 50M W100=1,428
|
-50...+200 °С
|
0,1 °С
|
|
14
|
ТСМ 100М W100=1,428
|
-50...+200 °С
|
0,1 °С
|
|
15
|
ТСМ гр. 23
|
-50...+200 °С
|
0,1 °С
|
|
04
|
ТХК(L)
|
ТП
|
-50...+750 °С
|
0,1 °С
|
|
05
|
ТХА(K)
|
-50...+1300 °С
|
1 °С
|
|
19
|
ТНН(N)
|
-50...+1300 °С
|
1 °С
|
|
20
|
ТЖК(J)
|
-50...+900 °С
|
0,1 °С
|
|
17
|
ТПП(S)
|
ТПП
|
0...+1700 °С
|
1 °С
|
|
18
|
ТПП(R)
|
0...+1700 °С
|
1 °С
|
|
10
|
Ток 4…20 мА
|
АТ
|
0...100 %
|
0,1 %
|
|
11
|
Ток 0…20 мА
|
0...100 %
|
0,1 %
|
|
12
|
Ток 0…5 мА
|
0...100 %
|
0,1 %
|
|
13
|
Напряжение 0…1 В
|
АН
|
0...100 %
|
0,1 %
|
Схемы подключения:
Обозначение при заказе:
Комплектность:
1. Прибор УКТ38-Щ4.
2. Комплект крепежных элементов Щ.
3. Паспорт.
4. Руководство по эксплуатации.
5. Гарантийный талон.
Позиции:
стандартные позиции:
УКТ38-Щ4.АТ
УКТ38-Щ4.ТП
УКТ38-Щ4.ТС купить в Республике Беларусь, продажа и цена в городе Минске
позиции на заказ (срок поставки от 2 недель):
УКТ38-Щ4.АН
УКТ38-Щ4.ТПП
Сроки поставки: в наличии
В государственном реестре средств измерений РБ: Да
◄
