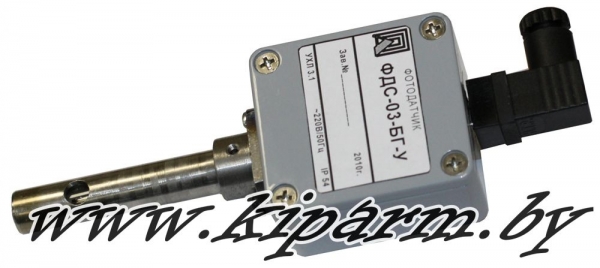

ФДС-03БГ, ФДС-03БГ-У / Фотодатчик сигназириующий.
Купить фотодатчик сигнализирующий в РБ, цена, стоимость датчика ФДС-03-БГ, ФДС-03-БГ-У в Республике Беларусь
Назначение:
Фотодатчики сигназириующие ФДС-03БГ, ФДС-03БГ-У предназначены для установки непосредственно на корпусе горелочных устройств или блочных горелок. Выпускается в двух исполнениях: с угловым расположением светоприемника под углом 90° к оси датчика (БГ-У) или по оси датчика исполнение (БГ).
Функционально осуществляет преобразования интегрального потока ультрафиолетового излучения и выдачи сигнала («полупроводниковый транзисторный ключ») наличия/отсутствия пламени основной горелки в схему защиты котла или установки с целью перекрытия подачи топлива на горелочные устройства в случае отсутствия пламени.
Фотодатчик может быть использован в составе действующих и проектируемых систем защиты котельной автоматики в составе запально-защитных и горелочных устройств.
Основные технические характеристики:
| Рабочий диапазон, ультрафиолетовый спектр λ, нм |
185 - 260 |
Выходной сигнал:
полупроводниковый транзисторный ключ |
|
| Допустимое напряжение, В |
40 |
| Ток, не более, А |
0,1 |
| Сопротивление нагрузки (входное сопротивление контроллера), кОм |
(0,5-10) |
Время срабатывания, не более, с:
- при появлении пламени
- при погасании пламени |
1
1 |
| Напряжение питания, В |
≈220 В, 50 Гц |
| Потребляемый ток, не более, А |
0,1 |
| Сопротивление изоляции при нормальных условиях эксплуатации, не менее, МОм |
20 |
| Температура окружающей среды, °С |
от -20 до +60 |
Габаритные размеры (без фланца), ширина х высота х длина, мм
ФДС-03 БГ
ФДС-03 БГ-У (угловой) |
102х82х58
102х152х58 |
| Масса прибора, не более |
0,5 |
Габаритные размеры и схема подключения:
ФДС-03-БГ-У (угловой):
ФДС-03-БГ:
Пример оформления при заказе:
Фотодатчик ФДС-03 БГ-У
Сроки поставки: наличие уточняйте
◄
