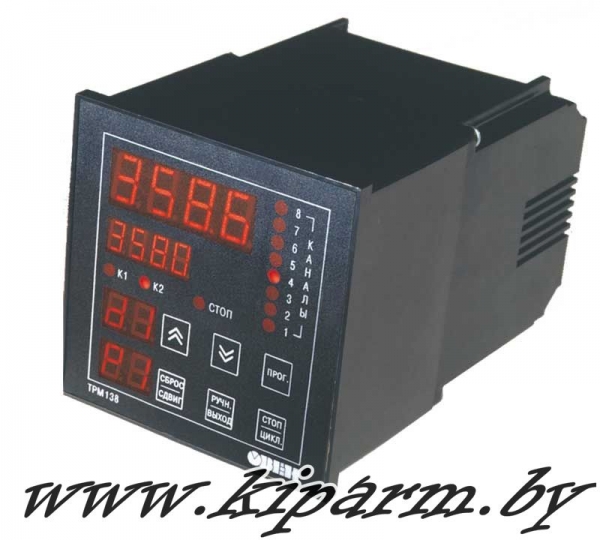

ОВЕН ТРМ138В / Универсальный измеритель-регулятор восьмиканальный.
Краткое описание:
Назначение прибора ОВЕН ТРМ138В:
Является аналогом прибора ТРМ138 со встроенными барьерами искрозащиты.
Измеритель-регулятор универсальный ТРМ138В может применяться при производстве лакокрасочных покрытий, в нефтяной и газовой промышленности, на производстве муки, в химической промышленности, производстве спиртосодержащих жидкостей,целлюлозно-бумажном производстве, зернохранилищах и силостных ямах для заготовки кормов, на производствах мебели, цемента, и на автозаправочных станциях. Предназначен для подключения датчиков, находящихся во взрывоопасных зонах.
Восьмиканальный прибор ТРМ 138В может быть использован в качестве многозонного регулятора, многопороговой сигнализации, а также как восьмиканальный активный барьер искрозащиты.
Прибор выпускается в корпусе модификации Щ4.
Функциональные возможности регулятора ОВЕН ТРМ138В:
- ВОСЕМЬ УНИВЕРСАЛЬНЫХ ВХОДОВ для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.)
- ВСТРОЕННЫЙ БАРЬЕР ИСКРОЗАЩИТЫ для линий связи прибора с датчиками (маркировка взрывозащиты [Exia]IIC)
- ВЫЧИСЛЕНИЕ ДОПОЛНИТЕЛЬНЫХ ВЕЛИЧИН:
– средних значений от 2 до 8 измеренных величин;
– разностей измеренных величин;
– скорости изменения измеряемой величины.
- ДО ВОСЬМИ КАНАЛОВ РЕГУЛИРОВАНИЯ по двухпозиционному закону или регистрации на токовом выходе 4...20 мА
- ВОСЕМЬ ВСТРОЕННЫХ ВЫХОДНЫХ УСТРОЙСТВ различных типов в выбранной пользователем комбинации
- ВОЗМОЖНОСТЬ РАБОТЫ В КАЧЕСТВЕ ВОСЬМИКАНАЛЬНОГО АКТИВНОГО БАРЬЕРА ИСКРОЗАЩИТЫ в модификации с токовыми выходами
- РЕЖИМ РУЧНОГО УПРАВЛЕНИЯ выходными устройствами
- КОНФИГУРИРОВАНИЕ функциональной схемы и установка параметров на ПК или кнопками на лицевой панели прибора
- НАБОР СТАНДАРТНЫХ КОНФИГУРАЦИЙ
- ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 (протокол ОВЕН)
Маркировка взрывозащиты [Exia]IIC:
|
Искробезопасные цепи уровня ia (особовзрывобезопасные).
|
|
Принадлежность к группе IIC, что позволяет использовать подключенные датчики в наиболее взрывоопасных нерудничных средах (водород, метан, ацетилен).
|
* Для измерения давления, влажности, расхода и др. величин используются датчики с унифицированным выходным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения 0...50 мВ, 0...1 В.
Функциональная схема прибора:
Основные блоки функциональной схемы:
ТРМ138В включает в себя следующие основные функциональные элементы:
- 8 универсальных входов;
- барьер искрозащиты;
- блоки цифровой фильтрации, коррекции и масштабирования для каждого входного сигнала;
- 8 логических устройств (ЛУ);
- 8 выходных устройств (ВУ);
- модуль интерфейса RS-485.
Пользователь может создавать любые конфигурации функциональных схем.
Встроенный барьер искрозащиты:
Встроенный барьер искрозащиты для линий связи ТРМ138В с датчиками имеет маркировку [Exia]IIC, означающую:
- искробезопасные цепи уровня «ia» (особовзрывобезопасные);
- принадлежность к группе IIC, что позволяет использовать подключенные датчики в наиболее взрывоопасных нерудничных средах (водород, метан, ацетилен).
В отличие от пассивных барьеров искрозащиты, ТРМ138В, благодаря встроенной гальванической развязке, не требует заземления.
Удобство монтажа:
Для простоты монтажа прибора в щите ТРМ138В оснащен съемными клеммными колодками, значительно ускоряющими процесс монтажа и замены прибора.
Универсальные входы прибора ОВЕН ТРМ138В:
К восьми универсальным входам ТРМ138В могут быть подключены датчики разного типа в любой комбинации, что позволяет одновременно измерять и контролировать несколько различных физических величин.
Ко входам ТРМ138В можно подключать:
- термопреобразователи сопротивления ТСМ50М/100М, ТСП50П/100П, Pt100;
- термопары ТХК(L), ТХА(K), ТЖК(J), ТНН(N), ТПП(R), ТПП(S), ТВР(А-1);
- датчики с унифицированным выходным сигналом тока 0...5 мА, 0...20 мА, 4...20 мА;
- датчики с унифицированным выходным сигналом напряжения 0...50 мВ, 0...1 В.
Цифровая фильтрация и коррекция входного сигнала:
ОВЕН ТРМ138В осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»).
Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
Логические устройства (ЛУ):
Измеренные значения подаются на логические устройства (ЛУ). ЛУ могут обрабатывать входные величины, вычисляя разность, среднее арифметическое значение или скорость изменения измеряемой величины.
Пользователь может задать следующие режимы работы логических устройств:
- двухпозиционный регулятор – ЛУ сравнивает измеренное значение с уставкой и выдает релейный управляющий сигнал в соответствии с заданной логикой;
- регистратор – ЛУ выдает аналоговый сигнал в диапазоне 4...20 мА, пропорциональный значению измеряемого параметра.
Для работы в режиме регистратора для соответствующего ЛУ программным путем должен быть задан этот режим и на выходе установлен ЦАП «параметр-ток 4...20 мА»
К каждому ЛУ может быть подключено одно из восьми выходных устройств, порядковый номер которого задается при программировании.
Выходные устройства (ВУ):
В приборе в зависимости от заказа могут быть установлены в различных комбинациях следующие выходные устройства:
- реле 4 А 220 В;
- транзисторные оптопары n–p–n типа 400 мА 60 В;
- симисторные оптопары 50 мА 300 В (0,5 А в импульсном режиме);
- логический выход 4...6 В 50 мА для управления твердотельным реле;
- ЦАП «параметр–ток 4...20 мА».
Любое ВУ может управляться оператором кнопками, расположенными на передней панели. Любое реле может выполнять функции аварийного, что задается программным путем.
Интерфейс связи с ПК:
Прибор имеет встроенный двунаправленный интерфейс RS-485 для передачи данных и приема информации от компьютера и других приборов, оснащенных таким же интерфейсом связи.
Через этот интерфейс прибор может передавать текущее значение измеренных величин и принимать команды на изменение уставок. Кроме того, при помощи специального программного обеспечения ОВЕН может быть изменена конфигурация прибора.
Конфигурации прибора:
В настоящее время созданы и выпускаются следующие конфигурации прибора:
- аналог прибора ОВЕН УКТ38;
- аналог прибора ОВЕН ТРМ34;
- аналог прибора ОВЕН ТРМ38;
- конфигурация, обеспечивающая контроль одного датчика и поддержание по двухпозиционному (вкл./выкл.) закону восьми независимых уставок;
- конфигурация, позволяющая использовать прибор в качестве восьмиканального активного барьера искрозащиты.
Гибкая изменяемая структура прибора позволяет в кратчайшие сроки создавать любые конфигурации для решения широкого спектра задач автоматизации.
Стандартные конфигурации:
|
|
|

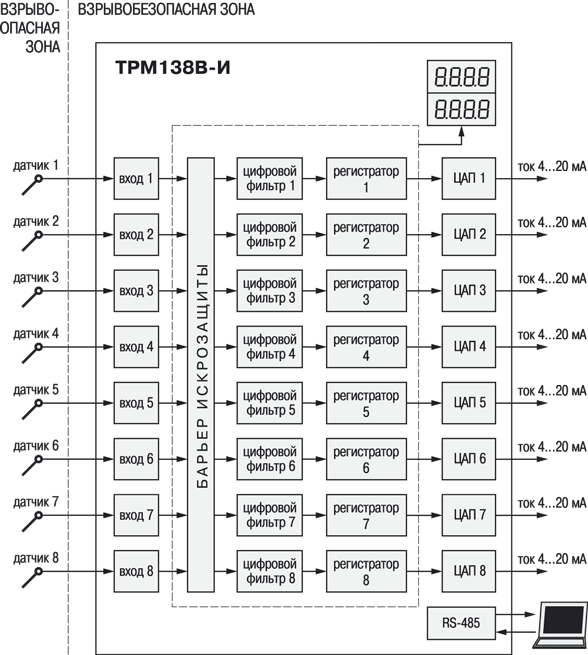

Функциональная схема ТРМ138В
для использования в качестве восьмиканального активного барьера искрозащиты.
Используется модификация ТРМ138-И с 8-ю токовыми выходами.
Для логических устройств задается режим регистратора. При этом в каждом из 8-ми каналов измеренная датчиком величина преобразуется в ток 4...20 мА.
|

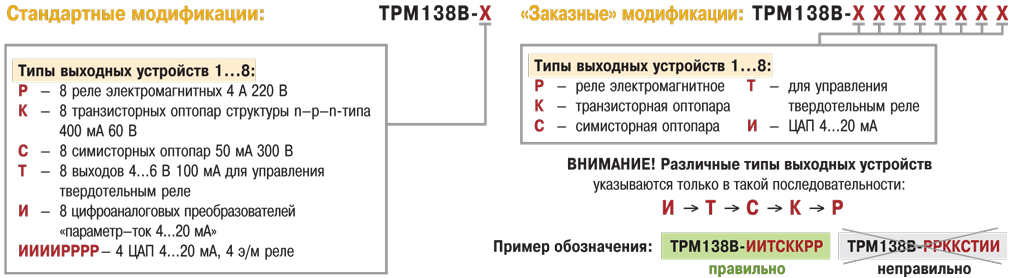

Обозначение модификации при заказе:
Технические характеристики:
|
Напряжение питания
|
90…245 В частотой 47...63 Гц
|
|
Количество универсальных входов
|
8
|
|
Входное сопротивление при подключении источника сигнала:
|
|
|
– тока
|
100 Ом ± 0,1 % (при подключении внешнего резистора)
|
|
– напряжения
|
не менее 100 кОм
|
|
Предел допустимой основной погрешности измерения входного параметра
|
|
|
– при использовании термопары
|
±0,5 %
|
|
– при использовании других первичных преобразователей
|
±0,25 %
|
|
Время опроса одного входа
|
не более 1 с
|
|
Напряжение питания активных датчиков
|
20...28 В постоянного тока
|
|
Максимально допустимый ток
|
150 мА
|
|
Количество выходных устройств
|
8
|
|
Тип интерфейса связи с ПК
|
RS-485
|
|
Скорость передачи данных
|
2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
|
|
Тип кабеля
|
экранированная витая пара
|
|
Тип и габаритные размеры корпуса
|
щитовой Щ4, 96х96х145 мм
|
|
Степень защиты корпуса
|
IP54 со стороны передней панели
|
|
Вид взрывозащиты для линий связи
|
«искробезопасная электрическая цепь» уровня «ia»
|
Характеристики выходных устройств:
|
Обозн.
|
Тип выходного устройства
|
Электрические характеристики
|
|
Р
|
электромагнитное реле
|
4 А при 220 В
|
|
К
|
транзисторная оптопара структуры n–p–n типа
|
400 мА при 60 В
|
|
С
|
симисторная оптопара
|
50 мА при 300 В(пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
|
|
Т
|
выход для управления твердотельным реле
|
выходное напряжение – 4...6 В
максимальный выходной ток 50 мА
|
|
И
|
цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
сопротивление нагрузки 0…800 Ом
|
Характеристики измерительных датчиков:
|
Тип датчика
|
Диапазон измерений
|
Разрешающая способность
|
|
ТСМ 50М W100 = 1.426
|
–50…+200 °С
|
0,1 °С
|
|
ТСМ 50М W100 = 1.428
|
–190…+200 °С
|
0,1 °С
|
|
ТСМ 100М W100 = 1.426
|
–50…+200 °С
|
0,1 °С
|
|
ТСМ 100М W100 = 1.428
|
–190…+200 °С
|
0,1 °С
|
|
ТСП 50П W100 = 1.385
|
–200…+750 °С
|
0,1 °С
|
|
ТСП 50П W100 = 1.391
|
–200…+750 °С
|
0,1 °С
|
|
ТСП 100П W100 = 1.385 (Pt 100)
|
–200…+750 °С
|
0,1 °С
|
|
ТСП 100П W100 = 1.391
|
–200…+750 °С
|
0,1 °С
|
|
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)
|
–50…+200 °С
|
0,1 °С
|
|
термопара ТХК (L)
|
–50…+750 °С
|
0,1 °С
|
|
термопара ТЖК (J)
|
–50…+900 °С
|
0,1 °С
|
|
термопара ТНН (N)
|
–50…+1300 °С
|
1 °С
|
|
термопара ТХА (K)
|
–50…+1300 °С
|
1 °С
|
|
термопара ТПП (S)
|
0…+1750 °C
|
1 °С
|
|
термопара ТПП (R)
|
0…+1750 °C
|
1 °С
|
|
термопара ТВР (А-1)
|
0…+2500 °С
|
1 °С
|
|
ток 0…5 мА
|
0…100 %
|
0,1 °С
|
|
ток 0…20 мA
|
0…100 %
|
0,1 °С
|
|
ток 4…20 мА
|
0…100 %
|
0,1 °С
|
|
напряжение 0…50 мВ
|
0…100 %
|
0,1 °С
|
|
напряжение 0…1 В
|
0…100 %
|
0,1 °С
|
Параметры искробезопасных цепей:
|
Параметр
|
Входы 1...8
|
Выходы 1...4
|
|
Напряжение холостого хода U0
|
5,9 В
|
28,4 В
|
|
Ток короткого замыкания I0
|
500 мА
|
100 мА
|
|
Максимальная суммарная емкость С0
|
0,2 мкФ
|
0,04 мкФ
|
|
Максимальная суммарная индуктивность L0
|
1 мГн
|
1 мГн
|
Условия эксплуатации:
|
Температура окружающего воздуха
|
+1...+50 °С
|
|
Атмосферное давление
|
86...106,7 кПа
|
|
Отн. влажность воздуха (при +25 °С и ниже б/конд. влаги)
|
не более 80
|
Комплектность:
- Прибор ТРМ138В
- Комплект крепежных элементов Щ
- Паспорт
- Руководство по эксплуатации
- Гарантийный талон
Позиции:
Стандартные позиции (со склада):
ТРМ138В-И продажа и цена в Минске
ТРМ138В-Р купить в Республике Беларусь
Позиции на заказ (срок поставки от 2 недель):
ТРМ138В-К
ТРМ138В-ИИИИИИРР
ТРМ138В-ИИИИРРРР
ТРМ138В-ИИРРРРРР
ТРМ138В-ИРРРРРРР
ТРМ138В-ССССКККК
Сроки поставки: в наличии
◄
