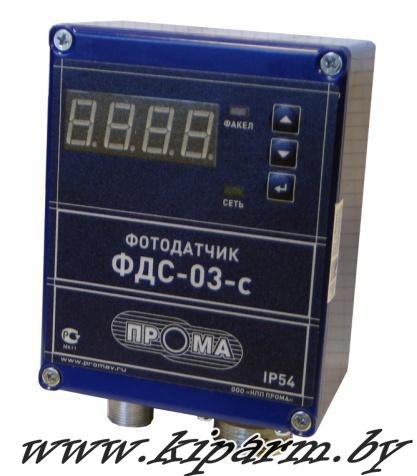

ФДС-03-С / Фотодатчик сигназириующий (УФ).
Продажа фотодатчиков УФ сигнализирующих в Республике Беларусь. Цена, стоимость фотодатчика ФДС-03-С в РБ. Продажа в Минске, Гомеле, Гродно, Витебске, Бресте, Могилеве
Назначение:
Фотодатчик сигназириующий ФДС-03-С предназначен для селективного контроля наличия пламени горелочных устройств, работающих на газе. Контроль факела осуществляется фотоприемником, работающем в ультрафиолетовом спектре. Имеет высокую селективность за счет применения УФ-светоприемника, возможности усиления сигнала интенсивности горения факела и настройка порога срабатывания наличия/отсутствия пламени.
Модификация (Н) для наружного исполнения, имеет повышенную пыле и влагозащиту IP65.
Имеет ряд основных преимуществ:
- Имеет световую индикацию текущего значения интенсивности горения пламени.
- Имеет 2 релейных выхода (на отсутствие пламени и понижению интенсивности). Позволяет контролировать загрязнение стекла.
- Самоконтроль прибора, в частности светоприемника, выходных реле и микропроцессора.
Удобен в монтаже и настройке, поставляется вместе с монтажным фланцем.
Фотодатчик может быть использован в составе действующих и проектируемых систем защиты котельной автоматики в составе запально-защитных устройств и горелок.
Рекомендуется для контроля газового пламени котельных агрегатов, печей и технологических установок - не реагирует на фоновую засветку и раскаленные поверхности топки.
Основные технические характеристики:
|
Входной сигнал:
- канала контроля пламени запальника от ионизационного датчика
- канала контроля пламени горелки. Рабочий диапазон, УФ спектр λ, нм
|
185-260 |
Выходной сигнал, сигнализация о наличии:
- пламени горелки – индикатор светодиодный и 1 группа переключающихся реле.
- уменьшение интенсивности горения – индикатор светодиодный и 1 группа переключающихся реле
|
|
|
Время срабатывания, с:
- при появлении пламени
- при погасаний пламени
|
1
2 |
| Длина линии связи с устройствами автоматики, м |
<500 |
| Напряжение питания, универсально, В |
≈220 В, 50 Гц/=24 В |
| Потребляемый ток, не более ВА |
3 |
|
Допустимая нагрузка по коммутации внешних цепей:
- постоянный ток
- переменный ток
|
30 В/2А
220В/2А |
| Габаритные размеры: ширина х высота х глубина, мм |
0 |
| Масса прибора, не более кг |
0,8 |
| Температура окружающего воздуха,°С |
от -40 до +60 |
| Степень защиты, (код IP) |
IP54 |

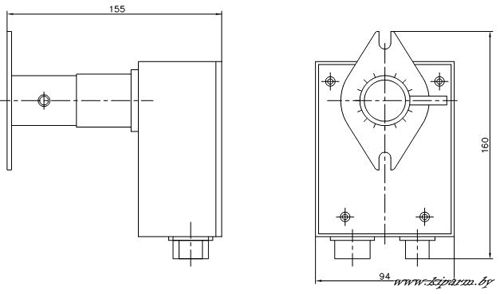

Габаритные и установочные размеры:

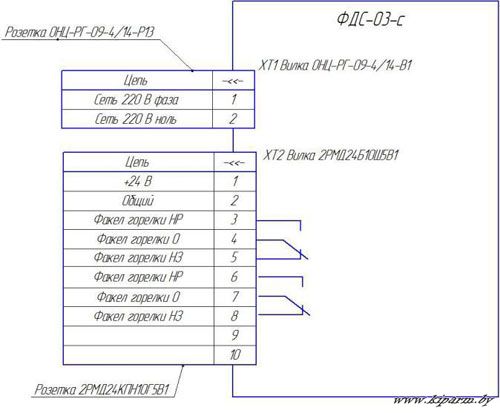

Схема подключения:
Пример обозначения при заказе:
Фотодатчик ФДС-03-С
Сроки поставки: наличие уточняйте
◄
