АДН, АДР XX.4 / Измерители давления, разрежения применяемые в качестве напоромеров, тягомеров и тягонапоромеров

АДН, АДР XX.4 / Измерители давления, разрежения применяемые в качестве напоромеров, тягомеров и тягонапоромеров.




Краткое описание:

Измерители давления/разрежения применяются в качестве напоромеров, тягомеров и тягонапоромеров. Не требуют применения импульсных трубок. Выходной сигнал - 4-20 мА.



Назначение:

Измерители предназначены для:

  • непрерывного измерения значения избыточного давления (разрежения) воздуха, природных и других газов, неагрессивных к материалам контактирующих деталей (кремний, сталь);
  • формирования токового выходного сигнала 4-20мА.

Область применения:

Измерители применяются в автоматике газовых котлов и горелок, в вентиляционной технике и т.д.   Приборы рекомендуется использовать в тех случаях, когда велико расстояние от точки отбора давления до шкафа КИП и А.  АДН/АДР-хх.4 устанавливаются по месту, что исключает необходимость применения импульсных трубок, тем самым снимается проблема их засора. Изделия подключаются к контроллерам или индикаторам при помощи двухпроводной токовой цепи 4-20 мА. Дополнительного источника питания  не требуется.

Отличительные особенности измерителей:

  • отсутствие импульсных трубок
  • двухпроводное подключение
  • перегрузка избыточным давлением  до 400 %
  • класс точности – 1,5
  • токовый выход – 4-20 мА
  • питание от токовой цепи 4- 20 мА
  • межповерочный интервал - 24 месяца.

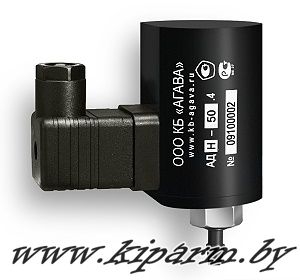

Измерители изготавливаются в 2х вариантах в зависимости от способа подключения:

АДН/АДР-хх.4.1  - подключение при помощи рукава

АДН/АДР-хх.4.2 - резьбовое соединение М20х1,5



Изделие Описание Погрешность
АДН-1.4.1 Диапазон: 0...1 кПа, 4-20 мА 2,5 %
АДН-1.4.2
АДР-1.4.1 Диапазон: -1...0 кПа, 4-20 мА 2,5 %
АДР-1.4.2
АДН-1,6.4.1 Диапазон: 0...1,6 кПа, 4-20 мА   2,5 %
АДН-1,6.4.2
АДН-2.4.1 Диапазон: 0...2 кПа, 4-20 мА 2,5 %
  АДН-2.4.2
АДР-2.4.1 Диапазон: -2...0 кПа, 4-20 мА 2,5 %
  АДР-2.4.2
АДН-2,5.4.1 Диапазон: 0...2,5 кПа, 4-20 мА 2,5 %
  АДН-2,5.4.2
АДР-2,5.4.1 Диапазон: -2,5...0 кПа, 4-20 мА 2,5 %
  АДР-2,5.4.2
АДН-5.4.1 Диапазон: 0...5 кПа, 4-20 мА 1,5 %
  АДН-5.4.2
АДН-10.4.1 Диапазон: 0...10 кПа, 4-20 мА 1,5 %
АДН-10.4.2
АДН-25.4.1 Диапазон: 0...25 кПа, 4-20 мА 1,5 %
АДН-25.4.2
АДН-50.4.1 Диапазон: 0...50 кПа, 4-20 мА 1,5 %
АДН-50.4.2
АДН-100.4.1 Диапазон: 0...100 кПа, 4-20 мА 1,5 %
АДН-100.4.2
АДР-0,5.4.1 Диапазон: 0...+/-500 Па, 4-20 мА 2,5 %
АДР-0,5.4.2
АДР-0,125.4.1 Диапазон: 0...+/-125 Па, 4-20 мА 2,5 %
АДР-0,125.4.2
АДР-0,25.4.1 Диапазон: 0...+/-250 Па, 4-20 мА 2,5 %
АДР-0,25.4.2
АДР-5.4.1 Диапазон: -5...0 кПа, 4-20 мА 1,5 %
АДР-5.4.2
АДР-10.4.1 Диапазон: -10...0 кПа, 4-20 мА 1,5 %
АДР-10.4.2

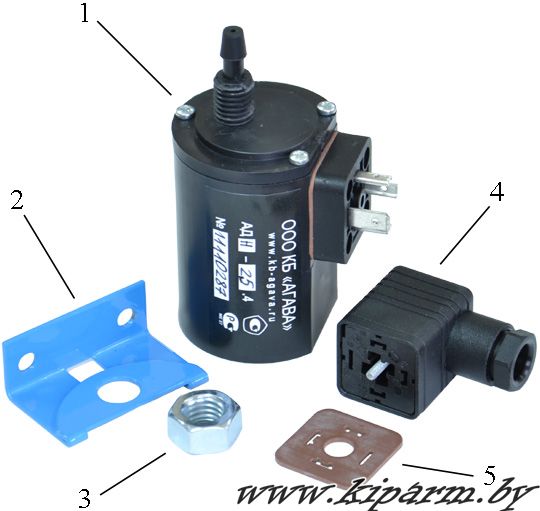

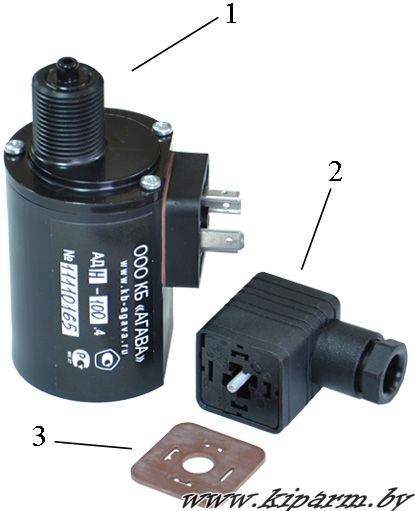

Комплектность поставки измерителя АДН-Х.4.1/АДР-Х.4.1 Комплектность поставки измерителя АДН-Х.4.2/АДР-Х.4.2





АДН/АДР x.4.1 АДН/АДР x.4.2




п/п
Наименование и условное обозначение Обозначение документа Кол-
во
1 Измеритель АГСФ.406233.002 1
2 Кронштейн АГСФ.745236.001 1
3 Гайка М12х1,5 1 АГСФ.713563.001 1
4 Розетка GDM 2009   1
5 Прокладка для розетки   1
6 Паспорт АГСФ.406233.002 ПС 1
7 Техническое описание и руководство по эксплуатации АГСФ.406233.002 РЭ 1


п/п
Наименование и условное обозначение Обозначение документа Кол-
во
1 Измеритель АГСФ.406233.002 1
2 Розетка GDM 2009   1
3 Прокладка для розетки   1
4 Паспорт  АГСФ.406233.002 ПС 1
5 Техническое описание и руководство по эксплуатации  АГСФ.406233.002 РЭ 1

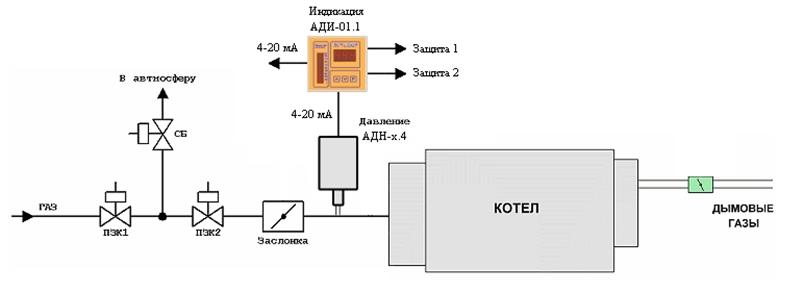

Пример использования АДН/АДР.хх.4 в качестве первичного датчика с цифровым индикатором  АДИ-01

 Электрические параметры:

  • напряжение питания – 12…27 В;
  • потребляемый ток  – не более 20 мА;
  • токовый  выход:
  • напряжение питания токового выхода 24 – 30В;
  • сопротивление нагрузки токового выхода до 500 Ом.

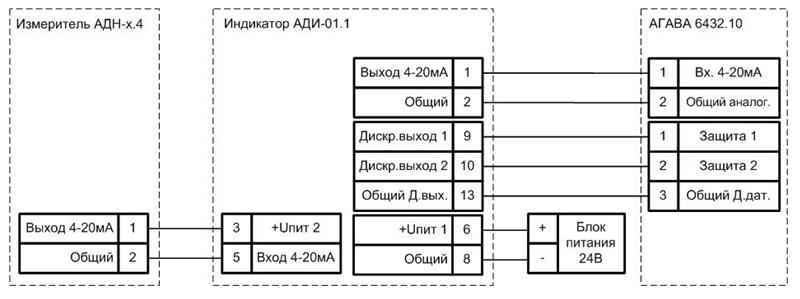

Пример схемы подключения измерителей давления к цифровому индикатору АДИ-01 и контроллеру  АГАВА 6432





Габаритные размеры:
Диаметр – 50 мм
Длина – 90 мм.

Внутренний диаметр присоединительной трубки, при помощи которой подается измеряемая среда, равен 6мм.

В качестве присоединительной трубки рекомендуется  использовать рукав I-6,3-0,63-У ГОСТ 9356-75

Купить АДН в Республике Беларусь, АДН цена, купить АДР в Минске, АДР цена, напоромер, агава






Сроки поставки: под заказ (15-20 дней)
