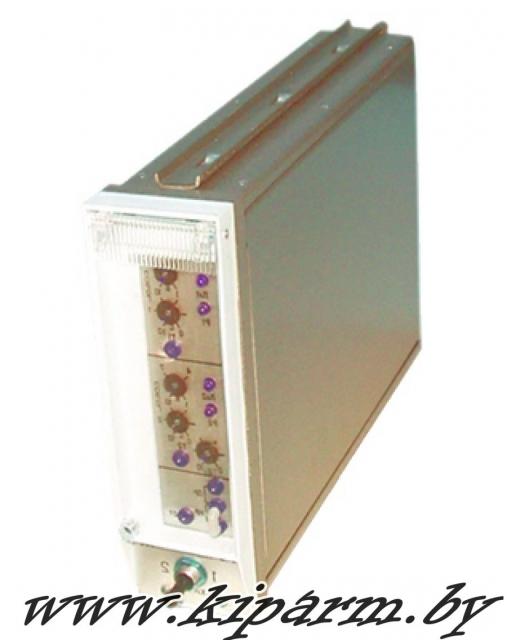

Ф34.2 - Прибор контроля пламени и управления розжигом.
Ф34.3 - Прибор контроля пламени.
Приборы Ф34 предназначены для применения в схемах контроля пламени горелочных устройств и топочных камерах стационарных котлов и печей.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
Для исполнения Ф34.2:
Преобразование по двум независимым каналам сигналов от датчиков пламени ФДЧ и КЭ в дискретные сигналы (замыкание контактов выходных реле контроля).
Формирование трех выдержек времени для управления розжигом.
Формирование импульсов для управления катушкой зажигания.
Формирование напряжения постоянного и переменного тока для питания двух датчиков пламени.
Для исполнения Ф34.3:
Преобразование по трем независимым каналам сигналов от датчиков пламени в дискретные сигналы (замыкание контактов выходных реле).
Формирование обобщенного сигнала «ПЛАМЯ ОБЩ.» о наличии пламени по схеме «два из трех».
Формирование сигнализации неисправности каналов контроля (дублирование каналов).
Сигнализация неисправности питания прибора.
Формирование напряжения постоянного и переменного тока для питания трех различных типов датчиков пламени.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Питание:
Напряжение – ~220В (допускается – от 187 до 242B);
Частота – от 48 до 62Гц;
Потребляемая мощность – не более 20ВА.
Конструктивное исполнение:
Габаритные размеры – 200х60х330мм;
Масса – не более 3.3кг;
Монтаж – щитовой;
Подключение – 30 клемм под винт.
Входные сигналы:
От детектирующих датчиков пламени (КЭ);
От ультрафиолетовых датчиков пламени;
От частотных датчиков пламени и других устройств, преобразующих сигнал о наличии пламени в напряжение постоянного тока (со средним значением не менее минус 1.5В), например, ФДЧ. Купить Ф34.2 в Республике Беларусь, продажа Ф34.3 в г. Минске, а также прайс и цена
Сроки поставки: в наличии
◄
