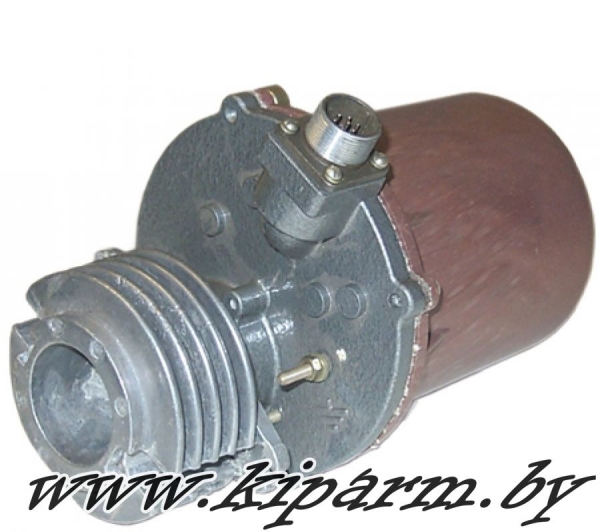

ФДЧ / Фотодатчик низкочастотный.
Назначение:
Фотодатчик низкочастотный ФДЧ для контроля наличия пламени горелочных устройств котлов и печей. Фотодатчик работает в сочетании с приборами Ф.34.2 (один или два ФДЧ) и Ф.34.3 (один, два или три ФДЧ).
Датчик осуществляет преобразование пульсаций светимости пламени в электрический сигнал напряжение постоянного тока.
Датчики предназначены для эксплуатации в закрытых взрывобезопасных помещениях при следующих условиях:
1. Рабочая температура воздуха при эксплуатации - от 5 до 50°С.
2. Верхнее значение относительной влажности воздуха - 80% при 35°С и более НИЗКИХ температурах без конденсации влаги.
3. Атмосферное давление, кПа - от 86 до 106,7
4. Примеси агрессивных паров и газов в окружающем воздухе должны отсутствовать.
5. Вибрация мест крепления и коммутации датчиков – не более 0,1 мм по амплитуде при частоте 25 Гц.
6. Напряженность внешнего магнитного поля в месте установки датчиков - не более 400 А/м.
Технические данные:
Питание датчика осуществляется от источников напряжения постоянного тока +27 В н -27 В с внутренним сопротивлением 620 Ом ±10%, например, от приборов Ф34.2 и Ф34.3.
Ток, потребляемый датчиком по цепям питания каждого знака, не более 35 мА.
Диапазон изменения выходного сигнала от О до 10 В.
Граничные значения диапазона изменения выходного сигнала должны быть в пределах:
а) нижнее - от минус 0,5 до плюс 1В;
б) верхнее - от минус 100 до минус 13,2 В.
Быстродействие датчика в комплекте с прибором Ф34,2 (Ф343):
а) при включении пульсирующего света - от 0,2 до 1,0 с;
б) при выключении пульсирующего света - от 1 до 2 с;
Масса датчика, - не более 1,4 кг;
Габаритные размеры – 205х128х190мм;
Монтаж – фланцевый, на горелочном устройстве;
Средний срок службы до списания не менее 8 лет.
Пример оформления заказа:
" Фотодатчик низкочастотный ФДЧ " купить в Республике Беларусь, цена в Минске
Сроки поставки: в наличии
◄
