ДМС-100М, ДМС-100М-ПФ, ДПФ-А, ДПФ-А2 / Датчики-реле контроля пламени оптические инфракрасные (инфракрасный диапазон постоянная составляющая).
Купить оптический датчик-реле контроля пламени в Республике Беларусь, продажа оптического датчика потускнения факела в РБ, цена, прайс и стоимость на ДМС-100М/24, ДМС-100М/220, ДМС-100М-ПФ/24, ДМС-100М-ПФ/220, ДПФ-А, ДПФ-А2 в РБ.
Назначение:

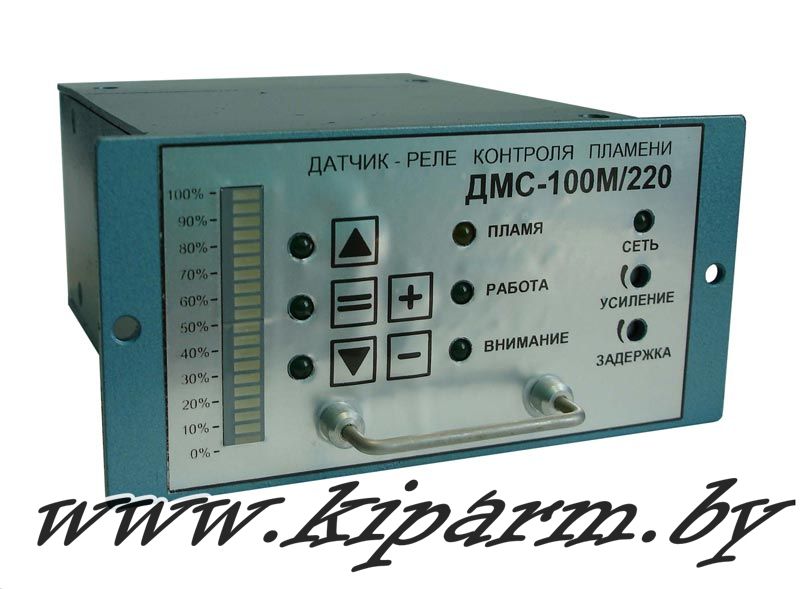

Датчики контроля пламени оптические ДМС-100М предназначены для селективного контроля пламени горелок, работающих на жидком топливе.

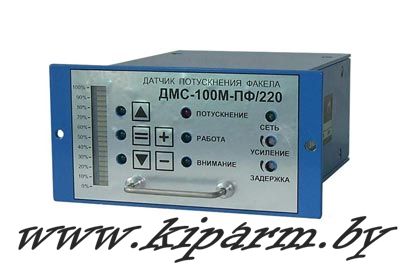

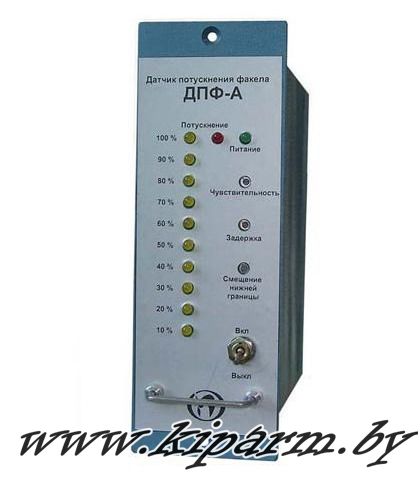

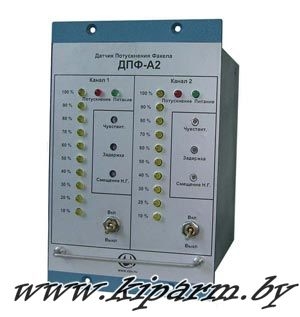

Датчики потускнения факела ДМС-100М-ПФ, ДПФ-А, ДПФ-А2 предназначены для регистрации потускнения пламени горелок, работающих на пылеугольном топливе или других видах топлива (например, на обводненном мазуте и т.д.).
Датчики ДМС-100М и ДМС-100М-ПФ обеспечивают:

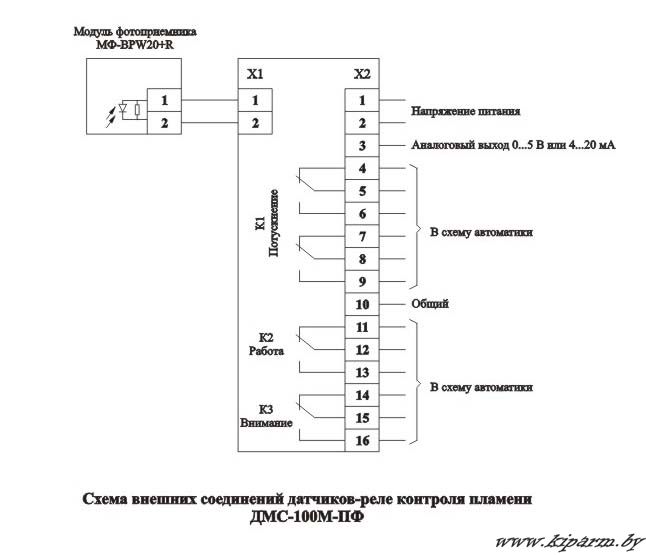

- выдачу сигнала (контакты реле, аналоговый выход 0...5В или 4...20мА) для систем автоматики промышленного энергетического оборудования;
- регистрацию уровня постоянной составляющей излучения факела в оптическом диапазоне 500...1040 нм;
- отображение уровня излучения на аналоговом индикаторе;
- контроль исправности цепи подключения фотоприемника на обрыв и короткое замыкание;
- контроль правильности подключения фотоприемника.
Основные модификации прибора:
ДМС-100М/24
ДМС-100М/220
|
ДМС-100М-ПФ/24
ДМС-100М-ПФ/220
|
ДПФ-А
|
ДПФ-А2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Технические характеристики:
Параметр
|
Значение
|
Напряжение питания:
- ДМС-100М/24, ДМС-100М-ПФ/24
- ДМС-100М/220, ДМС-100М-ПФ/220, ДПФ-А, ДПФ-А2
|
= 24+10%/-15% В, ~ 18+10%/-15% В*
~ 220+10%/-15% В, 50 Гц |
Потребляемая мощность:
- ДМС-100М, ДМС-100М-ПФ,
- ДПФ-А,
- ДПФ-А2
|
не более 7,0 Вт,
не более 7,5 Вт,
не более 15,0 Вт |
Выходной сигнал:
- дискретный,
- аналоговый
|
переключающиеся контакты реле
0...5 В или 4...20 мА |
Коммутируемое напряжение, ток
|
не более 220 В, 1 А |
Коммутируемая мощность
|
не более 100 Вт, 70 ВА |
Время срабатывания
|
не более 2 с |
Исполнение по ГОСТ 14254
|
IP40 |
Температура окружающей среды:
- в месте установки электронного блока,
- в месте установки выносного фотоприемника
|
от -40°С до +50°С
от -40°С до +70°С |

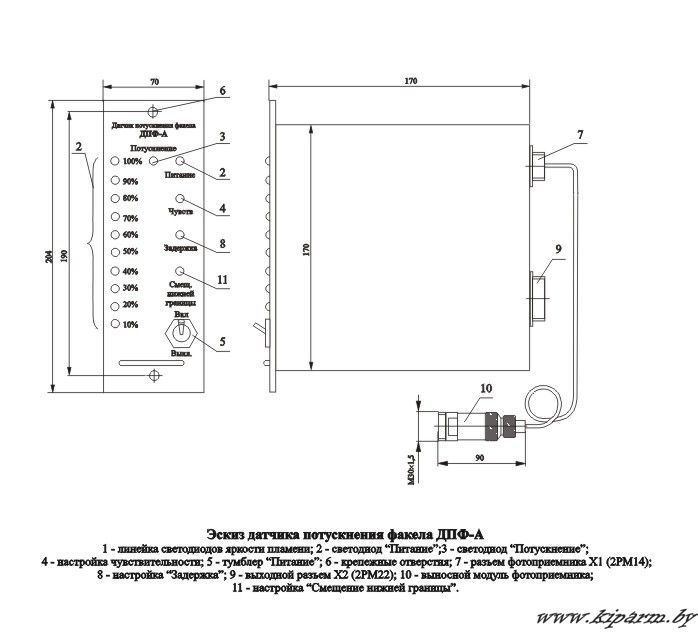

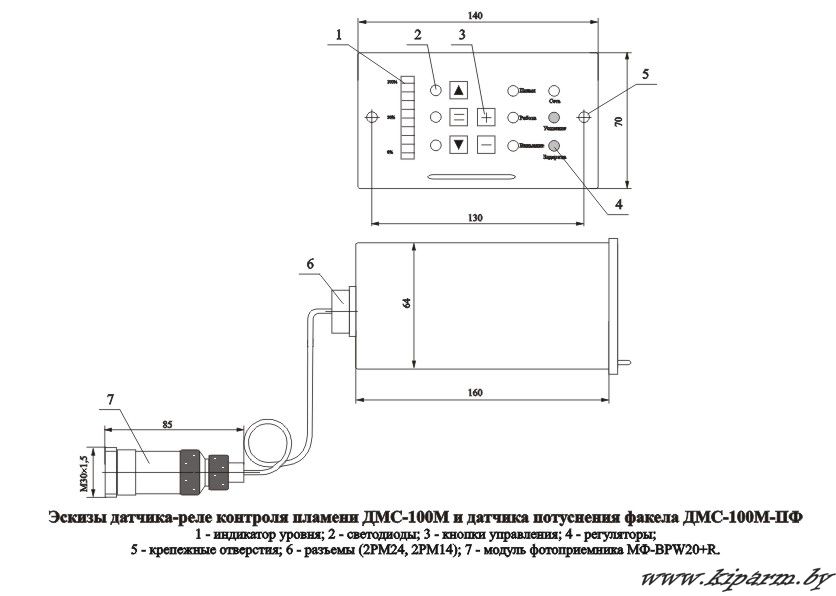

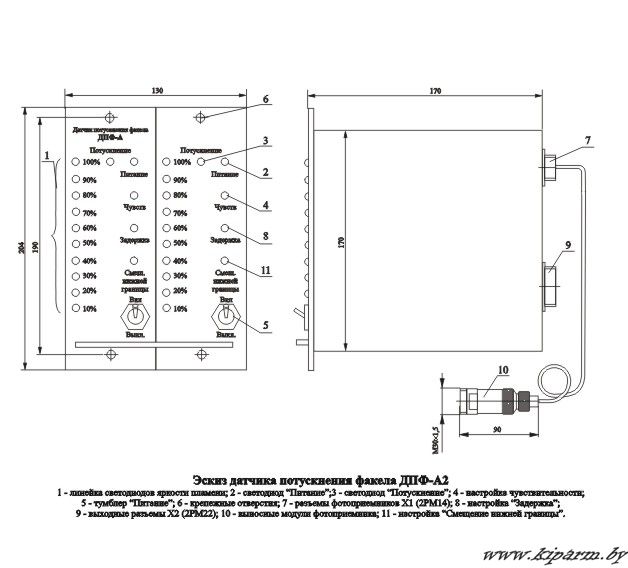

Присоединительный размер
|
резьба М30х1,5 |
Вес:
- ДМС-100М, ДМС-100М-ПФ,
- ДПФ-А,
- ДПФ-А2
|
1,5 кг
2,5 кг
3,5 кг |
* - при питании датчиков переменным током от сетевых трансформаторов необходимо учитывать завышение напряжения трансформатора на холостом ходу.
Защита датчиков от высокотемпературного воздействия:
В связи с тем, что датчик ДМС предназначен для контроля пламени в любых энергетических агрегатах, а предприятие-изготовитель не имеет возможности поставлять узлы крепления датчика, удовлетворяющие требованиям любого предприятия-Заказчика. Рекомендуем использовать стыковочные узлы, подобные ФС-92.
Пример при заказе:
Оптический датчик-реле контроля пламени ДМС-100.
Оптический датчик потускнения факела ДПФ-А.
Сроки поставки: наличие уточняйте
◄
