Назначение:
Клапан питания котлов КРП-50Мэ предназначен для автоматического питания и поддержания заданного уровня воды в верхнем барабане парового котла малой производительности, а также для других аналогичных систем, изготавливаемый для нужд народного хозяйства.

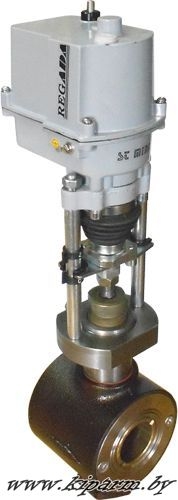

Основные признаки клапана - чугунный литой бесфланцевый корпус с сальниковым уплотнением под-вижных соединений, с электрическим приводом прямоходного типа St-mini (Regada).

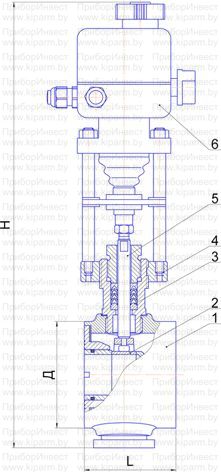

Устройство клапана КРП-50Мэ:
1 - корпус, 2 - узел затвора, 3 - сальниковый узел, 4 - диск, 5 - шток, 6 - электропривод
Технические характеристики:
• Температура окружающей среды – от 5ºС до 50ºС
• Условное давление Ру, МПа - до 1,6; 2,5
• Перепад давления, МПа – 0,16
• Ход затвора, мм – до 17±0,5
• Относительная протечка клапана, % от Кvу - 0,4
• Температура рабочей среды до 180ºС
|
Диаметр условного прохода, мм
|
50
|
80
|
|
Условная пропускная
способность Кvу, м3/ч
|
25 ± 10 %
|
60 ± 10 %
|
|
Пропускная способность при перепаде давления 0,16 МПа (1,6 кгс/см²), м3/ч
|
30 ± 20 %
|
72 ± 20 %
|
|
Тип электопривода
|
ST-mini
|
|
Высота, Н, мм не более
|
440
|
470
|
|
Длина, L, мм не более
|
90
|
110
|
|
Диаметр корпуса, D, мм
|
105
|
133
|
|
Масса, кг не более
|
7,0
|
10,0
|
Принцип действия:
Регулирование расхода питательной воды через клапан осуществляется путем изменения площади сечения проходного отверстия, поступающей через клапан в котел, в зависимости от перемещения затвора.
Притертые поверхности села и затвора обеспечивают допустимую степень герметичности затвора.
|
|

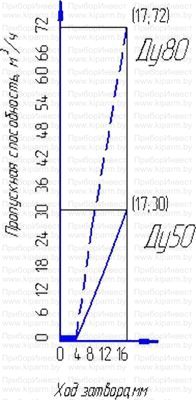

| График расходной характеристики клапана при перепаде давления 0,16 МПа (1,6 кгс/см²) |
Положение и способ монтажа:
Клапан КРП-50Мэ устанавливается в любом положении, кроме электропривод под клапаном и направление среды соответствовало стрелке на корпусе, в месте удобном для проведения обслуживания и ревизии.
Присоединение к трубопроводу - стяжное между фланцами по ГОСТ 12815-80
Присоединительные размеры и размеры уплотнительных поверхностей – исполнение 1 ряд 2 ГОСТ 12815
Преимущества клапанов КРП-50Мэ:
• быстрые сроки изготовления
• использование качественных комплектующих
• надежность
• доступная цена
• стабильность расходной характеристики в течение всего периода эксплуатации
Гарантии:
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию. Срок консервации – 5 лет.
Срок службы – не менее 8 лет. Наработка на отказ – 100 000 часов.
Материалы деталей клапана КРП-50Мэ:
• корпус клапана – Сч20 Cт35
• седло – бронза Бр05Ц5С5
• затвор – сталь 20Х13Л
• шток – сталь 40Х13
Основные позиции:
• КРП-50Мэ-50
• КРП-50Мэ-80
Сроки поставки: наличие уточняйте
◄
