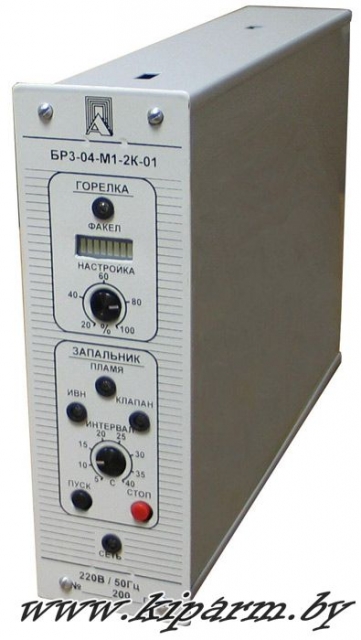

БРЗ-04-М1 / Блок розжига запальника.
Купить блок розжига запальника БРЗ в Республике Беларусь. Цена, стоимость, прайс на БРЗ-04-М1, БРЗ-04-М1-2К (Н), БРЗ-04-М1-2К (Щ) в Минске, Гродно, Бресте, Могилеве, Гомеле, Витебске
Назначение:
Блок розжига запальника БРЗ предназначен для местного и дистанционного автоматического управления процессом розжига запально-защитного устройства (ЗЗУ, ЗСУ) газовых или мазутных горелок водогрейных или паровых котлов и энергоустановок и контроля наличия факела запальника и горелки.
 |
 |
 |
| БРЗ-04-М1 |
БРЗ-04-М1-2К (Н) |
БРЗ-04-М1-2К (Щ) |
- Блок контролирует факел запальника (ионизационный датчик) с выдачей дискретного сигнала в схему защиты котла.
- Блок контролирует факел горелки фотодатчиком с выдачей дискретного сигнала в схему защиты котла (БРЗ-04-М1-2К)
- Формирует командный сигнал на открытие и закрытие электромагнитного газового клапана запальника (КЭГ).
- Формирует регулируемый по длительности сигнал на блок искрового розжига электрического запальника (ИВН).
- Автоматически отключает ИВН при успешном розжиге ЗЗУ, ЗСУ до завершения заданного интервала времени на розжиг по сигналу датчика факела ЗЗУ, ЗСУ.
- Выдает команду на закрытие электромагнитного клапана ЗЗУ, ЗСУ, если в течение заданного времени розжиг ЗЗУ, ЗСУ не произошел.
- Блокировка пуска, если не прошла вентиляция котлов энергоустановок.
- Автоматическое отключение КЭГ и ИВН при срабатывании технологической защиты котла.
- Дистанционное включение питания, дистанционный пуск и остановка БРЗ.
- БРЗ-04-М1-2К производится в двух исполнениях: Настенного и щитового монтажа. Исполнение в щитовом монтаже выполняются в конструктиве прибора Ф34 (БРЗ-04-М1-2К (Щ)).
Технические характеристики:
|
БРЗ-04-М1-2К |
БРЗ-04-М1 |
| Количество каналов контроля пламени |
2 |
1 |
| Совместимость с датчиками пламени |
ФД-02, ФД-05ГМ, ФДС-Ч, ФДЧ, ФДА-02, ФДА-03, КЭ |
КЭ |
| Командные сигналы на КЭГ: |
| - напряжение, В |
~ 220В, 50Гц |
| - ток, не более, А |
0,25 |
| Командные сигналы на ИВН: |
| - напряжение, В |
~ 220В, 50Гц |
| - ток, не более, А |
0,25 |
| - длительность попытки розжига, с |
4-40 |
10-30 |
| Выходные сигналы в системы сигнализации и управления (релейные выходы): |
| - наличия пламени запальника |
Сигнал «ПЛАМЯ» |
Сигнал «ЗАПАЛЬНИК» |
| - открытие КЭГ |
|
- |
| - наличия пламени основной горелки |
Сигнал-«ФАКЕЛ» |
- |
| Световая индикация: |
| - наличия пламени запальника |
индикатор «ПЛАМЯ» |
индикатор «ЗАПАЛЬНИК» |
| - открытие КЭГ |
индикатор «КЛАПАН» |
| - подача высокого напряжения |
индикатор «ИВН» |
индикатор «СВЕЧА» |
| - наличия пламени основной горелки |
индикатор «ФАКЕЛ»
Светодиодная линейка интенсивности пламени |
индикатор «ФАКЕЛ» |
| - питание |
индикатор «СЕТЬ» |
| Коммутация: |
| - постоянного тока =30В, не более, А |
2 |
| - переменного тока ~ 220В, А |
0,01-0,25 |
| Внешние электрические цепи должны обеспечивать коммутацию постоянного напряжения =30В при токе, не более, мА |
20 |
| Температура окружающей среды, °С |
от -25 до +50 |
| Степень защиты, (код IP) |
IP54 |
| Питание: |
| - напряжение, В |
~ 220В, 50Гц |
| - потребляемая мощность (суммарная с ИВН и КЭГ), ВА |
200 |
60 |
| Габаритные размеры, не более, мм |
250х200х100 |
270х180х110 |
| Масса блока, кг, не более |
1,5 |
3 |
| Связь с контроллерами верхнего уровня по интерфейсу |
RS-485, MODBUS RTU. |
|

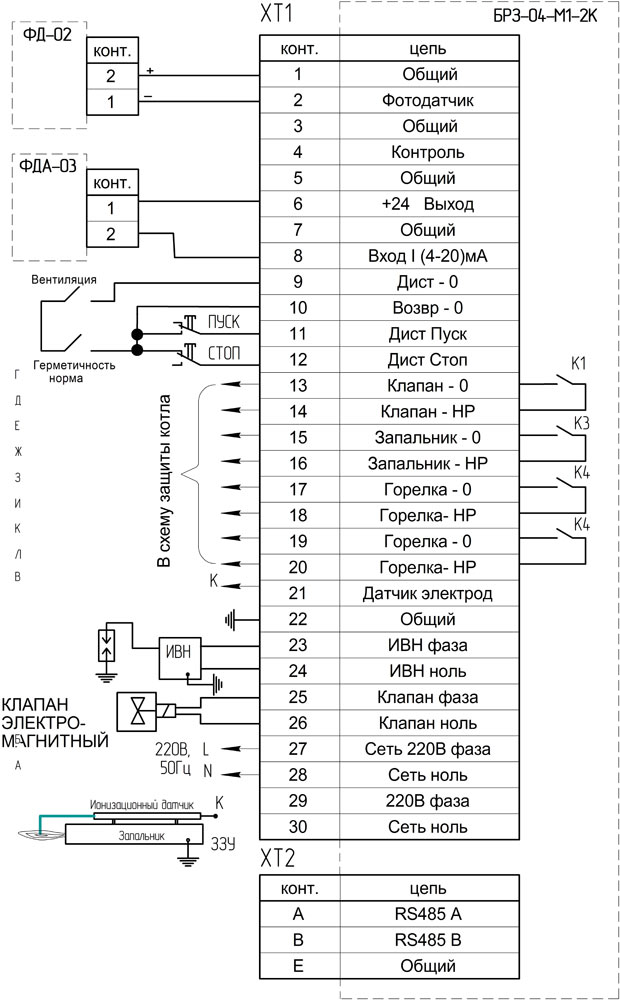

Схема внешних соединений:
Габаритные размеры:
 |
 |
 |
| БРЗ-04-М1-2К Настенное исполнение |
БРЗ-04-М1-2К Щитовое исполнение |
БРЗ-04-М1 |
Пример обозначения при заказе:
Блок розжига запальника и контроля пламени БРЗ-04-М1-2К (Н) – настенный монтаж
Блок розжига запальника и контроля пламени БРЗ-04-М1-2К (Щ) – щитовой монтаж (аналог Ф34)
Блок розжига запальника и контроля пламени БРЗ-04-М1
Сроки поставки: наличие уточняйте
◄
