ЗЗУ-ОМС, ЗЗУ-ОМС-А / Запально-защитные устройства ЗЗУ работающие на газе общепромышленного назначения.
Назначение:
Запально-защитные устройства типа ЗЗУ-ОМС, ЗЗУ-ОМС-А предназначены для розжига и контроля пламени горелок котлов и печей, имеют общепромышленное назначение и включаются в общую схему автоматики огневых агрегатов.
Основные модификации и схемы внешних соединений:
|

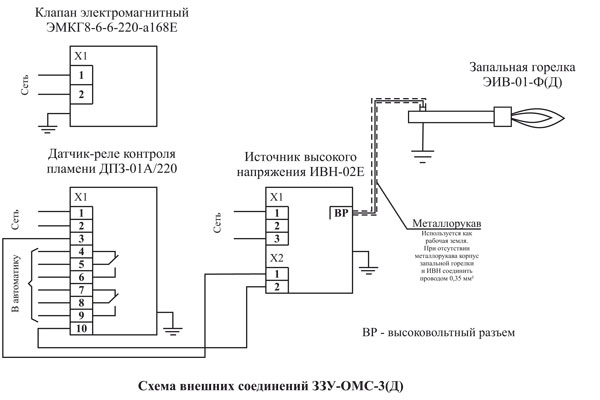

ЗЗУ-ОМС-3(Д)
|
|
контроль запального факела ионизационным датчиком контроля пламени ДПЗ-01А/220, факел основной горелки не контролируется
|
|

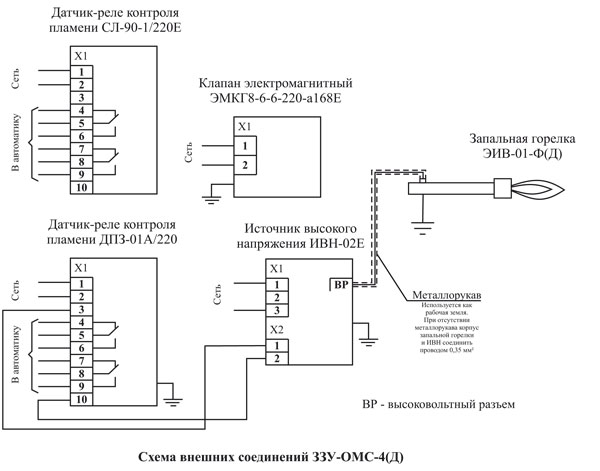

ЗЗУ-ОМС-4(Д)
|
|
контроль запального факела ионизационным датчиком ДПЗ-01А/220, контроль факела основной горелки оптическим датчиком контроля пламени СЛ-90-1/220Е
|
|

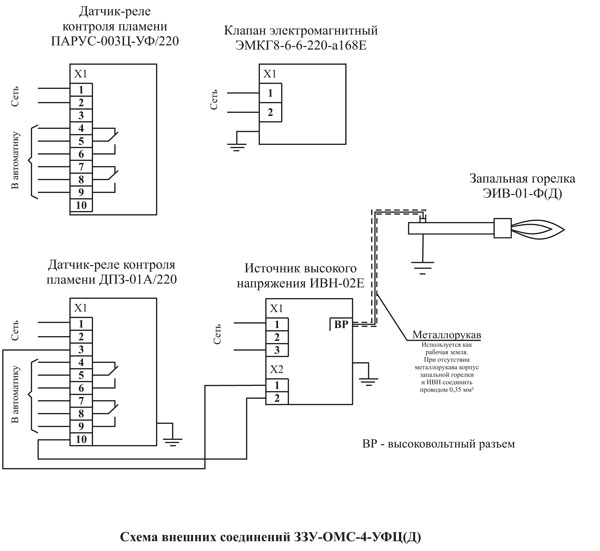

ЗЗУ-ОМС-4(Д)-УФЦ
|
|
контроль запального факела ионизационным датчиком контроля пламени ДПЗ-01А/220, контроль факела основной горелки оптическим датчиком контроля пламени ПАРУС-003Ц-УФ
|
|

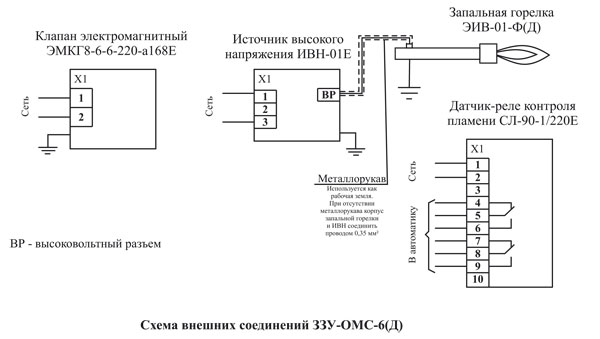

ЗЗУ-ОМС-6(Д)
|
|
совместный контроль факелов запальной и основной горелок одним оптическим датчиком контроля пламени СЛ-90-1/220Е
|
|

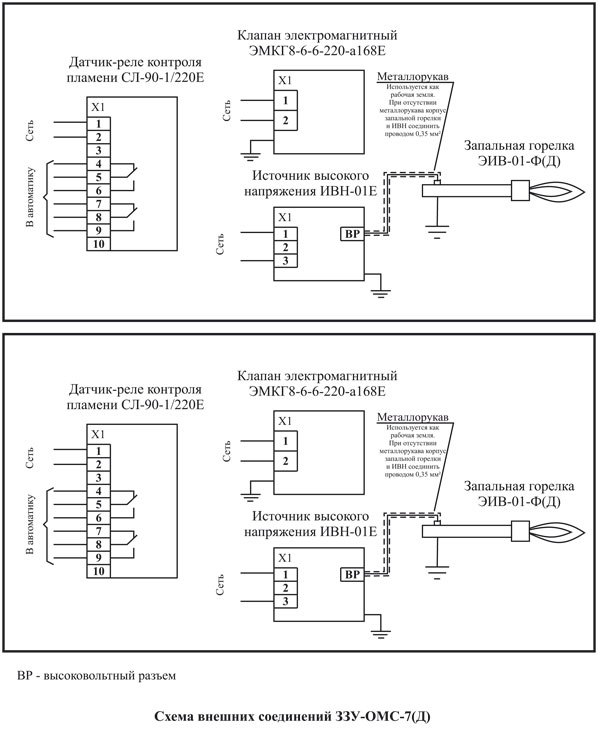

ЗЗУ-ОМС-7(Д)
|
|
двойной комплект ЗЗУ-ОМС-6 (Д)
|
|

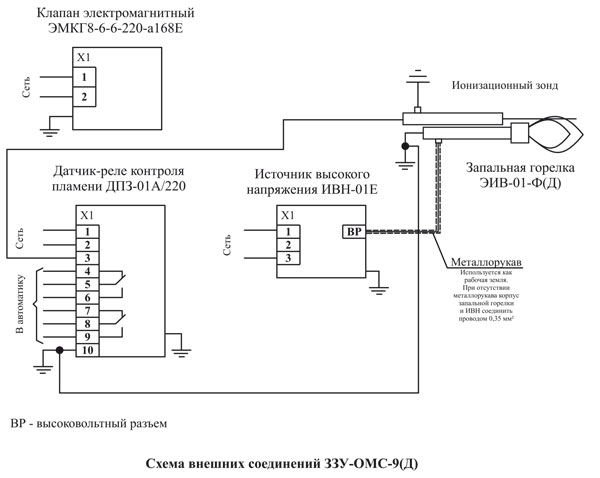

ЗЗУ-ОМС-9(Д)
|
|
совместный контроль факелов запальной и основной горелок одним ионизационным датчиком контроля пламени ДПЗ-01А/220
|
|

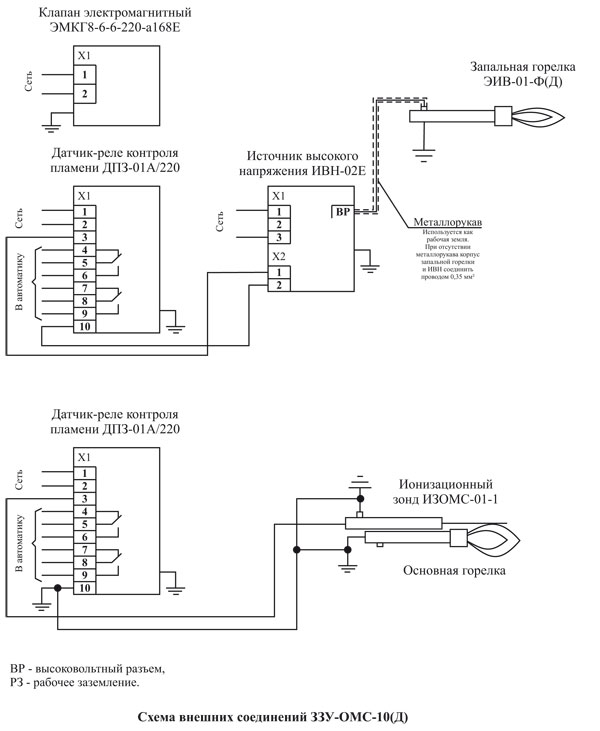

ЗЗУ-ОМС-10(Д)
|
|
раздельный контроль факела запальной и основной горелок двумя ионизационными датчиками контроля пламени ДПЗ-01А/220
|
|

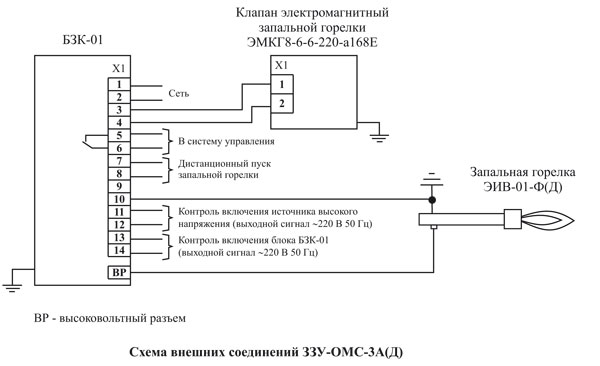

ЗЗУ-ОМС-3А(Д)
|
|
автоматизированный розжиг и ионизационный контроль пламени запальной горелки с управлением от блока зажигания и контроля БЗК-01, факел основной горелки не контролируется
|
|

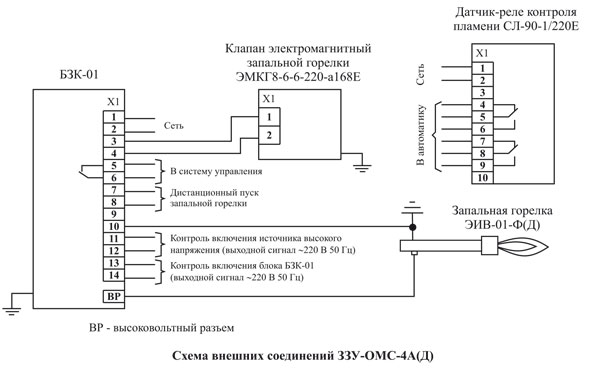

ЗЗУ-ОМС-4А(Д)
|
|
автоматизированный розжиг и ионизационный контроль пламени запальной горелки с управлением от блока зажигания и контроля БЗК-01, контроль факела основной горелки оптическим датчиком контроля пламени СЛ-90-1/220Е
|
|

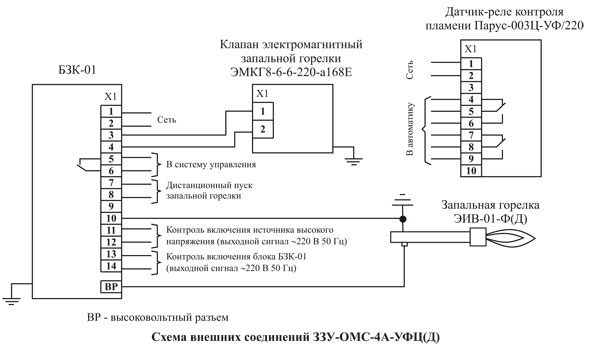

ЗЗУ-ОМС-4А(Д)-УФЦ
|
|
автоматизированный розжиг и ионизационный контроль пламени запальной горелки с управлением от блока зажигания и контроля БЗК-01, контроль факела основной горелки оптическим датчиком контроля пламени ПАРУС-003Ц-УФ
|
|

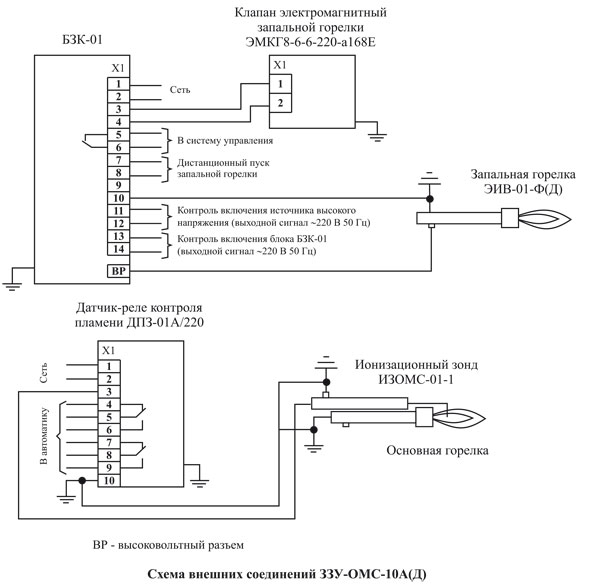

ЗЗУ-ОМС-10А(Д)
|
|
автоматизированный розжиг и ионизационный контроль пламени запальной горелки с управлением от блока зажигания и контроля БЗК-01, контроль факела основной горелки отдельным ионизационным датчиком контроля пламени ДПЗ-01А/220
|
Условные обозначения:
Литера "Д" - предназначены для работы на агрегатах с наддувом (противодавлением).
Особенности:
Топливо запальной горелки: природный газ по ГОСТ 5542, пропан - бутан, заводские газы нефтеперерабатывающих производств.
ЗЗУ-ОМС-4(Д) и ЗЗУ-ОМС-4А(Д) - рекомендуются к применению в одногорелочных котлах и печах.
ЗЗУ-ОМС-4-УФЦ(Д) и ЗЗУ-ОМС-4А-УФЦ(Д) - рекомендуются к применению в многогорелочных котлах и печах с оппозитным и многоярусным расположением горелок.
В ЗЗУ-ОМС-3(Д), ЗЗУ-ОМС-4(Д) и ЗЗУ-ОМС-10(Д) в качестве запального электрода и ионизационного зонда используется один и тот же электрод. По специальному заказу могут быть изготовлены запальные горелки ЭИВ-01-И, контроль пламени которых осуществляется при помощи ионизационного зонда, при этом в комплект поставки взамен источника высокого напряжения ИВН-02Е включается ИВН-01Е.
По специальному заказу поставляются запально - защитные устройства, комплектуемые оборудованием с напряжением питания 24В и оборудованием в климатическом исполнении УХЛ2 (температура окружающей среды -60...+60С).
Комплектность:
| |
ЗЗУ-
ОМС-3(Д)
|
ЗЗУ-
ОМС-4(Д)
|
ЗЗУ-ОМС-
4(Д)-УФЦ
|
ЗЗУ-
ОМС-6(Д)
|
ЗЗУ-
ОМС-7(Д)
|
ЗЗУ-
ОМС-9(Д)
|
ЗЗУ-
ОМС-10(Д)
|
ЗЗУ-
ОМС-3А(Д)
|
ЗЗУ-
ОМС-4А(Д)
|
ЗЗУ-ОМС-
4А(Д)-УФЦ
|
ЗЗУ-
ОМС-10А(Д)
|
|
Запальная горелка ЭИВ-01-Ф(Д)
|
1
|
1
|
1
|
1
|
2
|
1
|
1
|
1
|
1
|
1
|
1
|
|
Оптический датчик контроля пламени СЛ-90-1/220Е
|
-
|
1
|
-
|
1
|
2
|
-
|
-
|
-
|
1
|
-
|
-
|
|
Ионизационный датчик контроля пламени ДПЗ-01А/220
|
1
|
1
|
1
|
-
|
-
|
1
|
2
|
-
|
-
|
-
|
1
|
|
Оптический датчик контроля пламени Парус-003Ц-УФ/220
|
-
|
-
|
1
|
-
|
-
|
-
|
-
|
-
|
-
|
1
|
-
|
|
Источник высокого напряжения ИВН-01Е
|
-
|
-
|
-
|
1
|
2
|
1
|
-
|
-
|
-
|
-
|
-
|
|
Источник высокого напряжения ИВН-02Е
|
1
|
1
|
1
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
Электромагнитный клапан ЭМКГ8-6-6-220-а168Е
|
1
|
1
|
1
|
1
|
2
|
1
|
1
|
1
|
1
|
1
|
1
|
|
Ионизационный зонд ИЗОМС-01-1
|
-
|
-
|
-
|
-
|
-
|
1
|
1
|
-
|
-
|
-
|
1
|
|
Высоковольтный провод, 2 м
|
1
|
1
|
1
|
1
|
2
|
1
|
1
|
1
|
1
|
1
|
1
|
|
Блок зажигания и контроля БЗК-01
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
1
|
1
|
1
|
1
|
|
Блок управления СТАРТ-02
|
по специальному заказу
|
-
|
-
|
-
|
-
|
Пример оформления заказа:
(при заказе необходимо указывать длину запальной горелки от установочного фланца до среза стабилизатора)
Запально - защитное устройство ЗЗУ-ОМС-6-Д-500.
Запально - защитное устройство ЗЗУ-ОМС-4А-1000.
