ЗЗУ-ОМС-ТС, ЗЗУ-ОМС-ТС-А / Запально-защитные устройства ЗЗУ работающие на газе паровых энергетических котлов.
Назначение запально-защитного усстрайства ЗЗУ-ОМС-ТС, ЗЗУ-ОМС-ТС-А:
Запально-защитные устройства типа ЗЗУ-ОМС-ТС, ЗЗУ-ОМС-ТС-А предназначены для розжига и контроля пламени горелок паровых энергетических котлов.

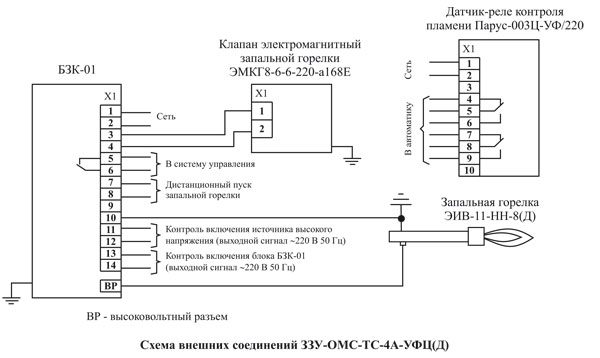

Основные модификации и схемы внешних соединений:

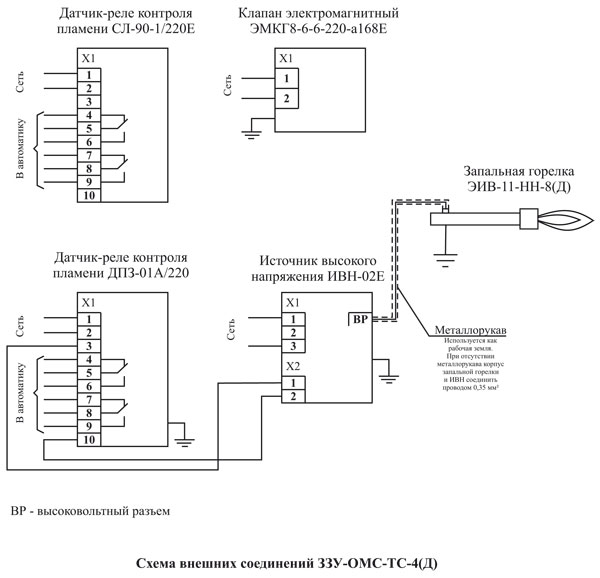

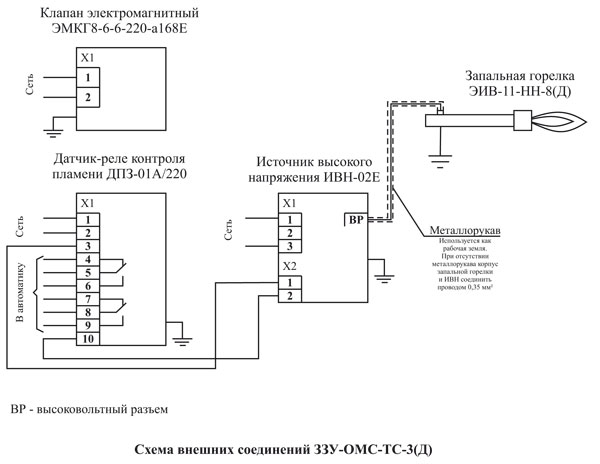

ЗЗУ-ОМС-ТС-3(Д)
|
|
контроль запального факела ионизационным датчиком контроля пламени ДПЗ-01А/220, факел основной горелки не контролируется
|
ЗЗУ-ОМС-ТС-4(Д)
|
|
контроль запального факела ионизационным датчиком ДПЗ-01А/220, контроль факела основной горелки оптическим датчиком контроля пламени СЛ-90-1/220Е
|

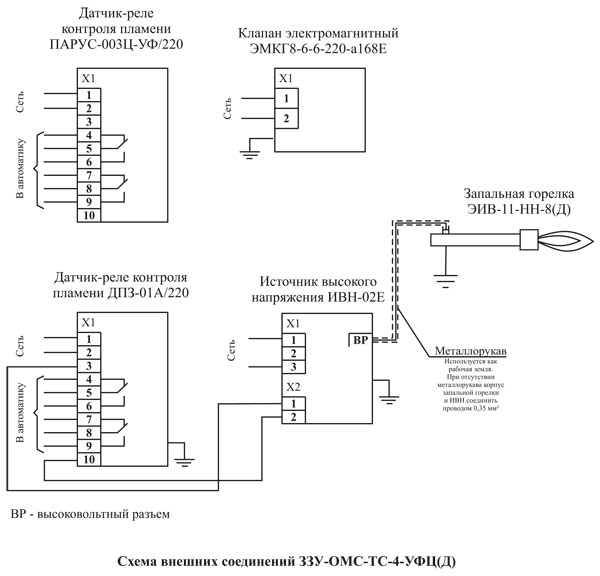

ЗЗУ-ОМС-ТС-4(Д)-УФЦ
|
|
контроль запального факела ионизационным датчиком контроля пламени ДПЗ-01А/220, контроль факела основной горелки оптическим датчиком контроля пламени ПАРУС-003Ц-УФ
|

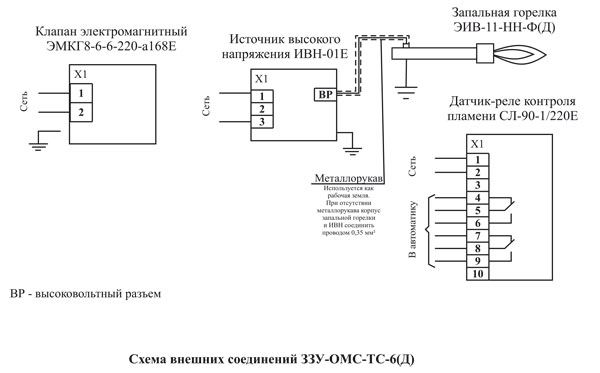

ЗЗУ-ОМС-ТС-6(Д)
|
|
совместный контроль факелов запальной и основной горелок одним оптическим датчиком контроля пламени СЛ-90-1/220Е
|

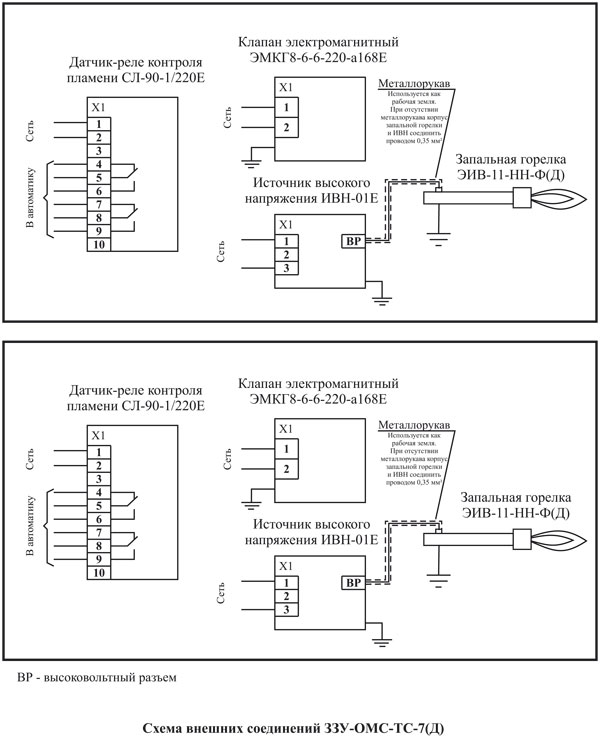

ЗЗУ-ОМС-ТС-7(Д)
|
|
двойной комплект ЗЗУ-ОМС-ТС-6 (Д)
|

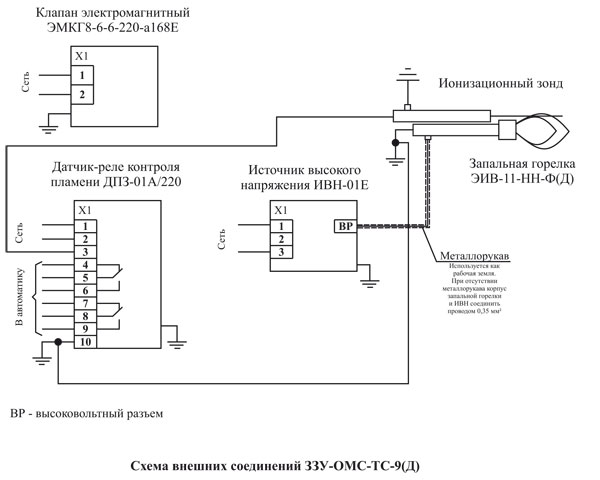

ЗЗУ-ОМС-ТС-9(Д)
|
|
совместный контроль факелов запальной и основной горелок одним ионизационным датчиком контроля пламени ДПЗ-01А/220
|

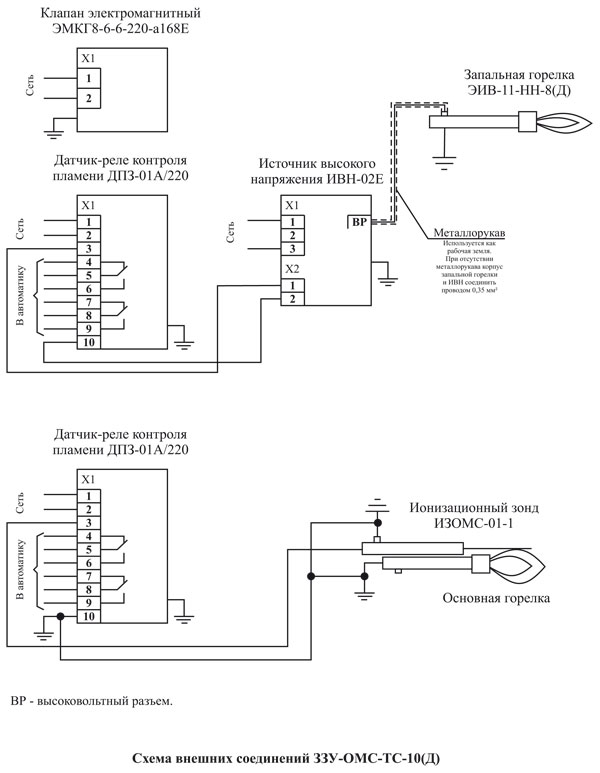

ЗЗУ-ОМС-ТС-10(Д)
|
|
раздельный контроль факела запальной и основной горелок двумя ионизационными датчиками контроля пламени ДПЗ-01А/220
|

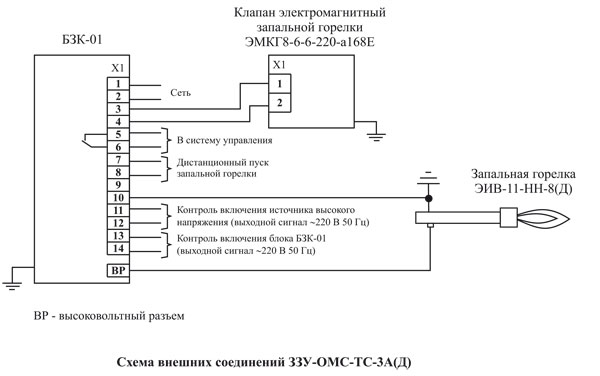

ЗЗУ-ОМС-ТС-3А(Д)
|
|
автоматизированный розжиг и ионизационный контроль пламени запальной горелки с управлением от блока зажигания и контроля БЗК-01, факел основной горелки не контролируется
|

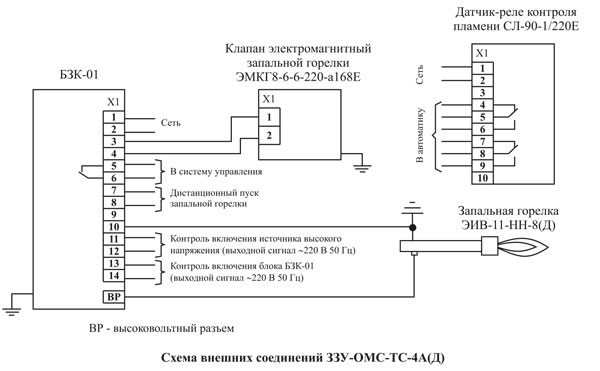

ЗЗУ-ОМС-ТС-4А(Д)
|
|
автоматизированный розжиг и ионизационный контроль пламени запальной горелки с управлением от блока зажигания и контроля БЗК-01, контроль факела основной горелки оптическим датчиком контроля пламени СЛ-90-1/220Е
|
ЗЗУ-ОМС-ТС-4А(Д)-УФЦ
|
|
автоматизированный розжиг и ионизационный контроль пламени запальной горелки с управлением от блока зажигания и контроля БЗК-01, контроль факела основной горелки оптическим датчиком контроля пламени ПАРУС-003Ц-УФ
|

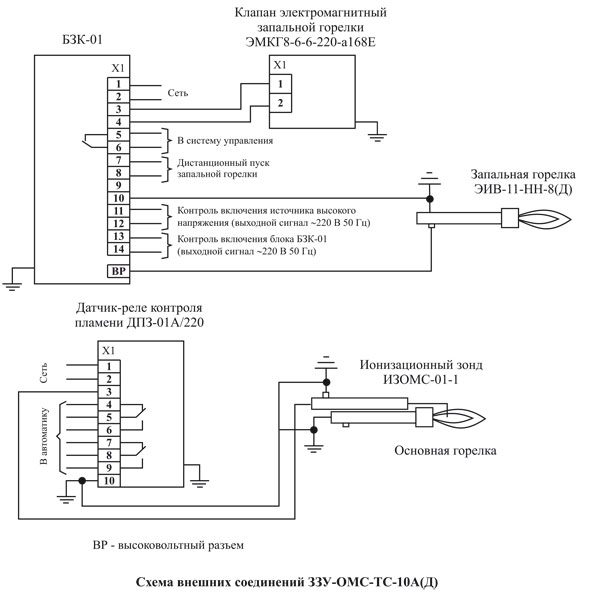

ЗЗУ-ОМС-ТС-10А(Д)
|
|
автоматизированный розжиг и ионизационный контроль пламени запальной горелки с управлением от блока зажигания и контроля БЗК-01, контроль факела основной горелки отдельным ионизационным датчиком контроля пламени ДПЗ-01А/220
|
Условные обозначения:
Литера "Д" - предназначены для работы на агрегатах с наддувом (противодавлением).
Особенности:
Топливо запальной горелки: природный газ по ГОСТ 5542, пропан - бутан, заводские газы нефтеперерабатывающих производств.
ЗЗУ-ОМС-ТС-4(Д) и ЗЗУ-ОМС-ТС-4А(Д) - рекомендуются к применению в одногорелочных котлах и печах.
ЗЗУ-ОМС-ТС-4-УФЦ(Д) и ЗЗУ-ОМС-ТС-4А-УФЦ(Д) - рекомендуются к применению в многогорелочных котлах и печах с оппозитным и многоярусным расположением горелок.
В ЗЗУ-ОМС-ТС-3(Д), ЗЗУ-ОМС-ТС-4(Д) и ЗЗУ-ОМС-ТС-10(Д) в качестве запального электрода и ионизационного зонда используется один и тот же электрод. По специальному заказу могут быть изготовлены запальные горелки ЭИВ-11-НН-И, контроль пламени которых осуществляется при помощи ионизационного зонда, при этом в комплект поставки взамен источника высокого напряжения ИВН-02Е включается ИВН-01Е.
По специальному заказу поставляются запально - защитные устройства, комплектуемые оборудованием с напряжением питания 24В и оборудованием в климатическом исполнении УХЛ2 (температура окружающей среды -60...+60С).
Комплектность:
| |
ЗЗУ-ОМС-ТС-3(Д)
|
ЗЗУ-ОМС-
ТС-4(Д)
|
ЗЗУ-ОМС-
ТС-4(Д)-УФЦ
|
ЗЗУ-ОМС-
ТС-6(Д)
|
ЗЗУ-ОМС-
ТС-7(Д)
|
ЗЗУ-ОМС-
ТС-9(Д)
|
ЗЗУ-ОМС-
ТС-10(Д)
|
ЗЗУ-ОМС-
ТС-3А(Д)
|
ЗЗУ-ОМС-
ТС-4А(Д)
|
ЗЗУ-ОМС-
ТС-4А(Д)-УФЦ
|
ЗЗУ-ОМС-
ТС-10А(Д)
|
Запальная горелка ЭИВ-11-НН-Ф(Д)
|
-
|
-
|
-
|
1
|
2
|
1
|
-
|
-
|
-
|
-
|
-
|
Запальная горелка ЭИВ-11-НН-8(Д)
|
1
|
1
|
1
|
-
|
-
|
-
|
1
|
1
|
1
|
1
|
1
|
Оптический датчик контроля пламени СЛ-90-1/220Е
|
-
|
1
|
-
|
1
|
2
|
-
|
-
|
-
|
1
|
-
|
-
|
Ионизационный датчик контроля пламени ДПЗ-01А/220
|
1
|
1
|
1
|
-
|
-
|
1
|
2
|
-
|
-
|
-
|
1
|
Оптический датчик контроля пламени Парус-003Ц-УФ/220
|
-
|
-
|
1
|
-
|
-
|
-
|
-
|
-
|
-
|
1
|
-
|
Источник высокого напряжения ИВН-01Е
|
-
|
-
|
-
|
1
|
2
|
1
|
-
|
-
|
-
|
-
|
-
|
Источник высокого напряжения ИВН-02Е
|
1
|
1
|
1
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
Электромагнитный клапан ЭМКГ8-6-6-220-а168Е
|
1
|
1
|
1
|
1
|
2
|
1
|
1
|
1
|
1
|
1
|
1
|
Ионизационный зонд ИЗОМС-01-1
|
-
|
-
|
-
|
-
|
-
|
1
|
1
|
-
|
-
|
-
|
1
|
Высоковольтный провод, 2 м
|
1
|
1
|
1
|
1
|
2
|
1
|
1
|
1
|
1
|
1
|
1
|
Блок зажигания и контроля БЗК-01
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
1
|
1
|
1
|
1
|
Блок управления СТАРТ-02
|
по специальному заказу
|
-
|
-
|
-
|
-
|
Пример обозначения при заказе:
При заказе необходимо указывать длину запальной горелки от установочного фланца до среза стабилизатора. Пример выглядит следующим образом:
Запально - защитное устройство ЗЗУ-ОМС-ТС-4Д-УФЦ-500.
Запально - защитное устройство ЗЗУ-ОМС-ТС-3А-1000.
Купить ЗЗУ-ОМС-ТС-3Д в Республике Беларусь, цена ЗЗУ-ОМС-ТС-4Д-УФЦ в Минске
Сроки поставки: под заказ (15-20 дней)
◄
