• Дистанционный розжиг основных горелок.
• Контроль наличия собственного факела, факела основной горелки.
• Надежная керамика, выдерживающей напряжение до 20 КВт, устойчивой к влаге.
• Ствол выполнен из жаропрочной стали.
• Простота и надежность.

Исполнение

Принцип контроля наличия пламени

ЗЗУ-3;

ЗЗУ-8

Контроль пламени запальной горелки ионизационным датчиком

ЗЗУ-4;

ЗЗУ-9;

ЗЗУ-10

Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком (ФД-02, ФД-05ГМ, ФДС) для ЗЗУ-4

ЗЗУ-6

Совместный контроль пламени запальной и основной горелок при помощи фотодатчика (ФД-02, ФД-05ГМ, ФДС)

ЗЗУ-7

Селективный контроль наличия пламени основных горелок при поочередном их розжиге. (Поочередное подключение фотодатчиков к одному сигнализатору горения)

Изделие

Тип ЗЗУ

ЗЗУ-3

ЗЗУ-4

ЗЗУ-6

ЗЗУ-7

ЗЗУ-8

ЗЗУ-9

ЗЗУ-10

Электрозапальник газовый ЭЗ

1

1

1

2

1

1

1

Источник высокого напряжения ИВН

1

1

1

2

1

1

1

Клапан электромагнитный КЭГ-15

1

1

1

2

1

1

1

Фотодатчики пламени запальной и основной горелок ФД-02; или ФД-05ГМ

-

1

1

2

-

-

-

Датчик пламени основной горелки контрольный электрод КЭ

-

-

-

-

-

1

-

Сигнализатор горения ЛУЧ-1АМ

1

2

1

1

-

-

-

Сигнализатор горения  ЛУЧ-КЭ

-

-

-

-

1

2

1

Фотодатчик пламени и сигнализатор горения основной горелки ФДС

-

-

-

-

-

-

1

Рабочая среда

Природный, сжиженный газ, пропан-бутановая смесь

Присоединительное давление газа перед запальной горелкой, МПа

(0,001 - 0,25)

Тепловая мощность при работе на газообразном топливе, кВт, не более

80

Длина факела при отрегулированном режиме горения, м, не менее

0,8

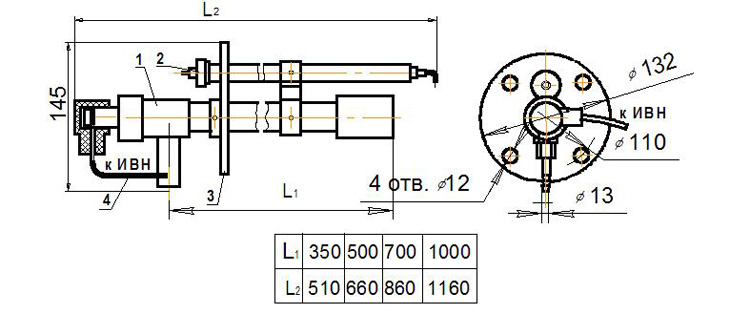

Стандартные длина запальника, L, мм

350; 500; 700;1000
