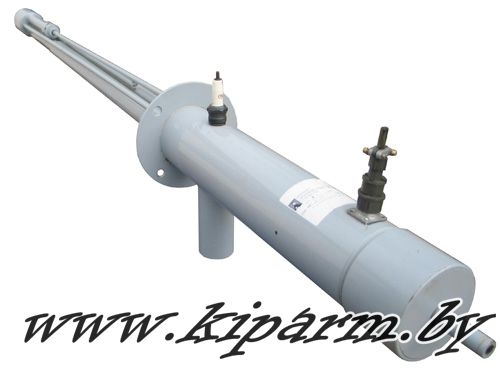

ЗСУ-ПИ-1/5Б / Запально-сигнализирующее устройство.
Купить ЗСУ в Республике Беларусь, продажа, цена, стоимость на Запально-сигнализирующее устройство ЗСУ-ПИ-1/5Б-01, ЗСУ-ПИ-1/5Б-02, ЗСУ-ПИ-1/5Б-03, ЗСУ-ПИ-1/5Б-04, ЗСУ-ПИ-1/5Б-05 в Минске, Гомеле, Гродно, Бресте, Витебске, Могилеве
Назначение:
Запально-сигнализирующее устройство ЗСУ-ПИ-1/5 Б предназначено для дистанционного розжига горелок котлоагрегатов, работающих на газообразном или жидком топливах. Принцип работы основан на детонационном методе, при котором подготовленная газо-воздушная смесь поджигается искрой, и горящая смесь по трубе передается на торец запального устройства и поджигает основной газ. Работает на котлах под наддувом и разрежением.
Диаметр оголовка Ø 60 мм.
- Контроль наличия собственного факела.
- Контроль наличия факела основной горелки.
- ЗСУ используется самостоятельно или включается в автоматику котла.
- Высокая надежность позволяет использовать для автоматического розжига.
- Обладает мощным устойчивым факелом, успешно работает на мощных горелках с вихревыми потоками.
- Отсутствие высоковольтных токопроводящих элементов в корпусе горелки, актуально для систем розжига, работающих на открытом воздухе, на запальниках длиной более 3-х метров.
Исполнения:
- ЗСУ-ПИ-1/5Б-01
- ЗСУ-ПИ-1/5Б-02
- ЗСУ-ПИ-1/5Б-03
- ЗСУ-ПИ-1/5Б-04
- ЗСУ-ПИ-1/5Б-05
Технические характеристики:
|
Присоединительные давления, кПа:
- газа на входе в запальную горелку
- воздуха на входе в запальную горелку
|
30-100
0-10
|
|
Тепловая мощность запальной горелки при работе на природном газе, не более кВт
|
120
|
|
Длина факела запальной горелки при отрегулированном режиме горения, не менее м
|
0,8
|
|
Максимально допустимая температура в зоне рабочего торца запальной горелки, °С
|
600
|
|
Допустимые колебания напряжения от источника высокого напряжения, В
|
от 6000 до 12000
|
|
Габаритные размеры: высота х ширина, не более мм
длина погружной части запальника
диаметр ствола (код YY)
|
220 х 140
250,500÷5000 (шаг 500)
без корпуса
|
|
Масса запальной горелки длиной, не более кг:
- 250
- 500 ÷ - 5000
|
5
6 ÷ 40
|
Габаритные, установочные размеры и внешний вид:
1 – корпус; 2 – сопло эжектора; 3 – камера смесительная; 4 – ионизационный датчик; 5 – стабилизатор; 6 – электрод свечи зажигания; 7 – фланец установочный; 8 – болт заземления; 9 – патрубок воздушный; 10 – штуцер газовый.
Принцип работы основан на розжиге запального устройства при помощи детонационной трубки, в которой подготовленная эжекторами газо-воздушная смесь поджигается искрой и горящая смесь по трубе передается на торец запального устройства и поджигает основной газ.
Пример оформления заказa:
Запально-сигнализирующее устройство ЗСУ-ПИ-1/5Б-03-3000 ТУ 3113-005-87875767-2010
Сроки поставки: под заказ
◄
