ТМТБ-31Р, ТМТБ-41Р / Термоманометры радиальные.
Купить термоманометр в Республике Беларусь, продажа манометров с температурной шкалой в РБ, цена, стоимость термоманометров радиальных ТМТБ-31Р, ТМТБ-41Р в Минске
Назначение:
Термоманометр радиальный ТМТБ-31Р, ТМТБ-41Р предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред.
Термоманометр - это комбинированный прибор, для измерения давления и температуры.
Конструктивно термоманометр ТМТБ объединяет деформационный манометр и биметаллический термометр. Термоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, а другая — температуры. В настоящее время выпускаются термоманометры двух типоразмеров: диаметром корпуса 80 и 100 мм. Расположение штуцера - радиальное. Длина погружной части может варьироваться по заказу потребителя. Все термоманометры комплектуются защитным клапаном.
Внесены в реестр средств измерений Республики Беларусь (РБ), РФ, Украины и Казахстана.
Соответствуют санитарно-эпидемиологическим и гигиеническим требованиям.
Область применения:
Системы отопления, водоснабжение, бойлеры, паровые котлы и т.д.
Основные технические характеристики:
-
Конструкция:
Термоманометр объединяет в одном корпусе манометр и термометр, имеет две шкалы — давления и температуры. Прибор комплектуется клапаном, позволяющим демонтировать термоманометр без разгерметизации системы.
-
Диаметр корпуса:
80, 100 мм
-
Класс точности:
2,5
-
Диапазоны показаний температур:
0…120 / 150 °С
-
Диапазон показаний давлений:
0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа
-
Рабочая температура:
Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C
-
Корпус:
IP40, cталь, цвет черный
-
Кольцо:
Хромированная сталь
-
Чувствительный элемент:
Медный сплав
Общие рекомендации по монтажу:
Клапан это запорное устройство, которое служит с одной стороны для удобства монтажа прибора с другой выполняет роль крана, что позволяет демонтировать термоманометр без слива системы (или без остановки технологического процесса). Рабочее давление клапана 2,5 МПа, максимальное — 5 МПа. По диапазонам температур термоманометры выпускаются в двух вариантах от 0–120 °С и до 160 °С, а по давлению 0–0,25 МПа, 0–0,4 МПа, 0–0,6 МПа…0–2,5 МПа.
К сожалению, технические службы потребителя часто делают ошибку, устанавливая расширитель или дополнительный отвод для монтажа термоманометра. Следует помнить, что для измерения температуры в приборе, в качестве чувствительного элемента, применяется биметаллическая пружина и поэтому погружная часть термоманометра должна находиться в трубе (в непосредственном контакте с теплоносителем), иначе возникает большая погрешность при измерении температуры. Погрешность измерения температуры минимальна, если конец клапана погружен на глубину не менее ⅓ и не более ⅔ диаметра трубопровода. Термоманометры монтируются непосредственно на трубопровод, достаточно к нему приварить бобышку с внутренней резьбой G½. В каталоге нашей продукции есть подробная инструкция по установке термоманометра и при монтаже необходимо строго её соблюдать.
Карта заказа:
| Тип |
Термоманометр |
ТМТБ |
| Диаметр корпуса |
80 мм |
3 |
| 100 мм |
4 |
| Материал корпуса |
сталь |
1 |
| Присоединение (расположение штуцера) |
радиальное |
Р |
| осевое |
Т |
| Длина погружной части |
46 мм |
1 |
| 64 мм |
2 |
| 100 мм |
3 |
| Диапазон показаний температуры |
|
0…120 / 150 °C |
| Диапазон показаний давления |
|
0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа |
| Резьба присоединения |
|
G½ |
| Класс точности |
|
2,5 |
Пример обозначения: ТМТБ − 3 1 Р .1 (0–150 °C) (0–1,6 МПа) G½. 2,5
Монтаж:
Термоманометр устанавливается непосредственно на трубопровод (резервуар), без применения крана или сильфонной трубки так, чтобы нижняя часть клапана находилась в средней части трубы, что обеспечивается подбором длин погружной части ТМТБ и бобышки.
Чертежи:
Стандартное исполнение Ø80, 100 мм (радиальное присоединение)

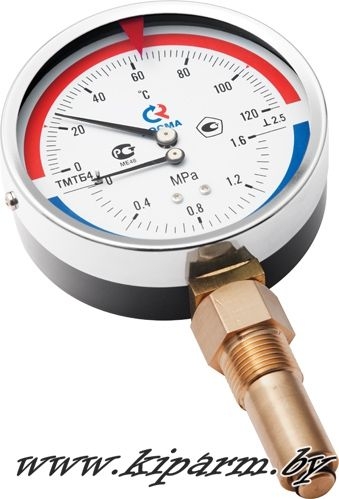

Внешний вид термоманометров:
Основные поставляемые позиции:
ТМТБ-31Р.1 (0-120 С)(0-0,25 МПа) G1/2. 2,5
ТМТБ-31Р.1 (0-120 С)(0-0,4 МПа) G1/2. 2,5
ТМТБ-31Р.1 (0-120 С)(0-0,6 МПа) G1/2. 2,5
ТМТБ-31Р.1 (0-120 С)(0-1 МПа) G1/2. 2,5
ТМТБ-31Р.1 (0-120 С)(0-1,6 МПа) G1/2. 2,5
ТМТБ-31Р.1 (0-120 С)(0-2,5 МПа) G1/2. 2,5
ТМТБ-31Р.2 (0-120 С)(0-0,25 МПа) G1/2. 2,5
ТМТБ-31Р.2 (0-120 С)(0-0,4 МПа) G1/2. 2,5
ТМТБ-31Р.2 (0-120 С)(0-0,6 МПа) G1/2. 2,5
ТМТБ-31Р.2 (0-120 С)(0-1 МПа) G1/2. 2,5
ТМТБ-31Р.2 (0-120 С)(0-1,6 МПа) G1/2. 2,5
ТМТБ-31Р.2 (0-120 С)(0-2,5 МПа) G1/2. 2,5
ТМТБ-31Р.3 (0-120 С)(0-0,25 МПа) G1/2. 2,5
ТМТБ-31Р.3 (0-120 С)(0-0,4 МПа) G1/2. 2,5
ТМТБ-31Р.3 (0-120 С)(0-0,6 МПа) G1/2. 2,5
ТМТБ-31Р.3 (0-120 С)(0-1 МПа) G1/2. 2,5
ТМТБ-31Р.3 (0-120 С)(0-1,6 МПа) G1/2. 2,5
ТМТБ-31Р.3 (0-120 С)(0-2,5 МПа) G1/2. 2,5
ТМТБ-31Р.1 (0-150 С)(0-0,25 МПа) G1/2. 2,5
ТМТБ-31Р.1 (0-150 С)(0-0,4 МПа) G1/2. 2,5
ТМТБ-31Р.1 (0-150 С)(0-0,6 МПа) G1/2. 2,5
ТМТБ-31Р.1 (0-150 С)(0-1 МПа) G1/2. 2,5
ТМТБ-31Р.1 (0-150 С)(0-1,6 МПа) G1/2. 2,5
ТМТБ-31Р.1 (0-150 С)(0-2,5 МПа) G1/2. 2,5
ТМТБ-31Р.2 (0-150 С)(0-0,25 МПа) G1/2. 2,5
ТМТБ-31Р.2 (0-150 С)(0-0,4 МПа) G1/2. 2,5
ТМТБ-31Р.2 (0-150 С)(0-0,6 МПа) G1/2. 2,5
ТМТБ-31Р.2 (0-150 С)(0-1 МПа) G1/2. 2,5
ТМТБ-31Р.2 (0-150 С)(0-1,6 МПа) G1/2. 2,5
ТМТБ-31Р.2 (0-150 С)(0-2,5 МПа) G1/2. 2,5
ТМТБ-31Р.3 (0-150 С)(0-0,25 МПа) G1/2. 2,5
ТМТБ-31Р.3 (0-150 С)(0-0,4 МПа) G1/2. 2,5
ТМТБ-31Р.3 (0-150 С)(0-0,6 МПа) G1/2. 2,5
ТМТБ-31Р.3 (0-150 С)(0-1 МПа) G1/2. 2,5
ТМТБ-31Р.3 (0-150 С)(0-1,6 МПа) G1/2. 2,5
ТМТБ-31Р.3 (0-150 С)(0-2,5 МПа) G1/2. 2,5
ТМТБ-41Р.1 (0-120 С)(0-0,25 МПа) G1/2. 2,5
ТМТБ-41Р.1 (0-120 С)(0-0,4 МПа) G1/2. 2,5
ТМТБ-41Р.1 (0-120 С)(0-0,6 МПа) G1/2. 2,5
ТМТБ-41Р.1 (0-120 С)(0-1 МПа) G1/2. 2,5
ТМТБ-41Р.1 (0-120 С)(0-1,6 МПа) G1/2. 2,5
ТМТБ-41Р.1 (0-120 С)(0-2,5 МПа) G1/2. 2,5
ТМТБ-41Р.2 (0-120 С)(0-0,25 МПа) G1/2. 2,5
ТМТБ-41Р.2 (0-120 С)(0-0,4 МПа) G1/2. 2,5
ТМТБ-41Р.2 (0-120 С)(0-0,6 МПа) G1/2. 2,5
ТМТБ-41Р.2 (0-120 С)(0-1 МПа) G1/2. 2,5
ТМТБ-41Р.2 (0-120 С)(0-1,6 МПа) G1/2. 2,5
ТМТБ-41Р.2 (0-120 С)(0-2,5 МПа) G1/2. 2,5
ТМТБ-41Р.3 (0-120 С)(0-0,25 МПа) G1/2. 2,5
ТМТБ-41Р.3 (0-120 С)(0-0,4 МПа) G1/2. 2,5
ТМТБ-41Р.3 (0-120 С)(0-0,6 МПа) G1/2. 2,5
ТМТБ-41Р.3 (0-120 С)(0-1 МПа) G1/2. 2,5
ТМТБ-41Р.3 (0-120 С)(0-1,6 МПа) G1/2. 2,5
ТМТБ-41Р.3 (0-120 С)(0-2,5 МПа) G1/2. 2,5
ТМТБ-41Р.1 (0-150 С)(0-0,25 МПа) G1/2. 2,5
ТМТБ-41Р.1 (0-150 С)(0-0,4 МПа) G1/2. 2,5
ТМТБ-41Р.1 (0-150 С)(0-0,6 МПа) G1/2. 2,5
ТМТБ-41Р.1 (0-150 С)(0-1 МПа) G1/2. 2,5
ТМТБ-41Р.1 (0-150 С)(0-1,6 МПа) G1/2. 2,5
ТМТБ-41Р.1 (0-150 С)(0-2,5 МПа) G1/2. 2,5
ТМТБ-41Р.2 (0-150 С)(0-0,25 МПа) G1/2. 2,5
ТМТБ-41Р.2 (0-150 С)(0-0,4 МПа) G1/2. 2,5
ТМТБ-41Р.2 (0-150 С)(0-0,6 МПа) G1/2. 2,5
ТМТБ-41Р.2 (0-150 С)(0-1 МПа) G1/2. 2,5
ТМТБ-41Р.2 (0-150 С)(0-1,6 МПа) G1/2. 2,5
ТМТБ-41Р.2 (0-150 С)(0-2,5 МПа) G1/2. 2,5
ТМТБ-41Р.3 (0-150 С)(0-0,25 МПа) G1/2. 2,5
ТМТБ-41Р.3 (0-150 С)(0-0,4 МПа) G1/2. 2,5
ТМТБ-41Р.3 (0-150 С)(0-0,6 МПа) G1/2. 2,5
ТМТБ-41Р.3 (0-150 С)(0-1 МПа) G1/2. 2,5
ТМТБ-41Р.3 (0-150 С)(0-1,6 МПа) G1/2. 2,5
ТМТБ-41Р.3 (0-150 С)(0-2,5 МПа) G1/2. 2,5
Сроки поставки: наличие уточняйте
В государственном реестре средств измерений РБ: Да
◄
