ТКП-100Эк / Термометр манометрический, конденсационный, показывающий, электроконтактный

ТКП-100Эк / Термометр манометрический, конденсационный, показывающий, электроконтактный.






Назначение:

Термометр манометрический конденсационный показывающий сигнализирующий ТКП-100Эк, поставляемый в Республику Беларусь компанией Приборинвест, предназначен для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (латунь ЛС59-1 или сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок. Относятся к ГСП. Выпускаются по СНИЦ 405.153.005 ТУ. По устойчивости к механическим воздействиям являются виброустойчивыми. По устойчивости к климатическим воздействиям соответствуют исполнению В категории размещения 4 по ГОСТ 15150, но для работы при температуре от –50 до +60 оС. Имеется Сертификат об утверждении типа средств измерения, лицензия на выпуск и ремонт, Сертификат соответствия по добровольной сертификации. Межповерочный интервал составляет один год.



Технические характеристики:

Обозначение термометров

Пределы измерений, °С

Заполнитель термосистемы

Класс точности

Диаметр термобаллона, мм

Длина соединительного капилляра, L м

Длина погружения термобаллона мм

Вид защитной

оболочки капилляра

Масса, не более, кг

ТКП-100Эк

-25...+75

0...120

100...200

200…300

Хладон 22

Метил хлористый

Ацетон

Толуол

1,5

2,5

12

14

16

1,6; 2,5; 4,0;

6,0; 10,0

160, 200, 250, 315, 400

медная-А

полиэти-леновая-Б

2,5

16

медная-А

Напряжение внешних коммутируемых цепей переменного тока 220 В частотой 50 Гц. Разрывная мощность контактов сигнализирующего устройства, 30 ВА.

Давление измеряемой среды до1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа. с защитной гильзой до 24.5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).

Средний срок службы, не менее 10 лет.

Примечание. Для термометров с пределом измерений 200-300°C термобаллоны изготавливаются из нержавеющей стали. Термобаллоны диаметром 12 и 14 мм также изготавливаются из нержавеющей стали.



Габаритные и присоединительные размеры

термометров ТКП-100Эк

Схема внешних электрических соединений термометра

ТКП-100Эк. Габаритные и присоединительные размеры

 ТКП-100Эк. схема внешних электрических соединений

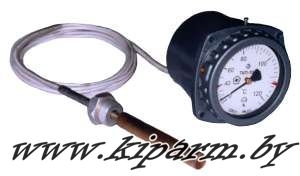

ТКП-100Эк. Фото прибора. Внешний вид

Как оформить заказ на ТКП-100Эк:

Обозначение при заказе термометра  с пределами измерения  от 0 до +120 оС, класса точности 2,5, длиной погружения термобаллона 200 мм, длиной соединительного капилляра 6 м с полиэтиленовой оболочкой, диаметром термобаллона 16 мм:
« ТКП-100Эк(0-120)-2,5-6,0-Б-16 СНИЦ 405.153.005 ТУ».







Сроки поставки: наличие уточняйте
