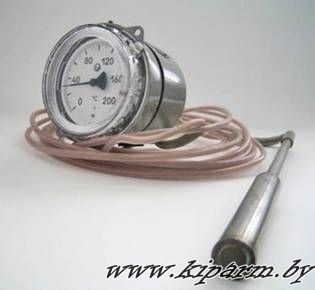

ТГП-100Эк-М1 / Термометр манометрический газовый показывающий электроконтактный.
Купить ТГП-100Эк-М1 в Республике Беларусь, ТГП-100Эк-М1 цена в Минске. Продажа термометров манометрических ТГП-100 прайс покупка поставка
Назначение:
ТГП-100Эк-М1 - термометры манометрические газовые показывающие предназначены для измерения температуры жидких и газообразных сред в стационарных промышленных установках и коммутации внешних электрических цепей, в т.ч. в условиях АЭС.
Технические характеристики:
|
1. Пределы измерений, °С:
ТГП-100Эк-М1
|
–50…+50; –50…+100; –50…+150; 0…+150; 0…+200; 0…+300; +100…+300; 0…+400
|
|
2. Длина соединительного капилляра, м:
|
1,6; 2,5; 4; 6; 10; 16; 25
|
|
3. Длина погружения термобаллона ТГП-100Эк-М1, мм:
|
160; 200; 250; 315; 400; 500
|
|
4. Классы точности
|
1; 1,5
|
|
5. Напряжение внешних коммутируемых цепей:
переменный ток, В
постоянный ток, В
|
24; 40; 60; 110; 220; 240
24; 60; 110; 220
|
|
6. Разрывная мощность контактов сигнализиру-
ющего устройства, В·А, не более
|
30
|
|
7. Температура окружающей среды ТГП-100Эк-М1, °С
|
–10…+60
|
|
8. Относительная влажность, %, не более
|
80
|
|
9. Давление измеряемой среды, кгс/см 2
|
64 без защитной гильзы
250 с защитной гильзой
|
|
10. Габаритные размеры, мм:
|
106х106х150
|
|
11. Масса термометра без термосистемы,
кг, не более
|
0,9
|
|
12. Изготавливаются по
|
ТУ 311-0225626.117-91
|
|
13. Код ОКП
|
42 1114
|
14. Климатическое исполнение
|
УХЛ 4. |
Принципиальная схема:

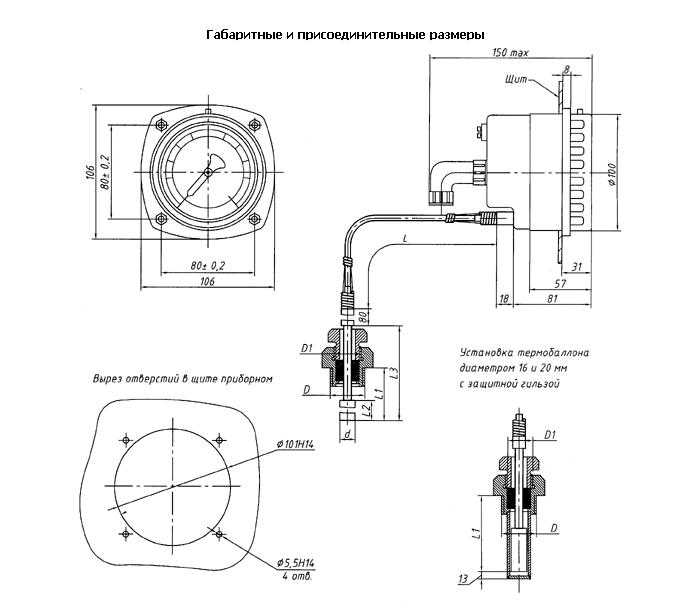

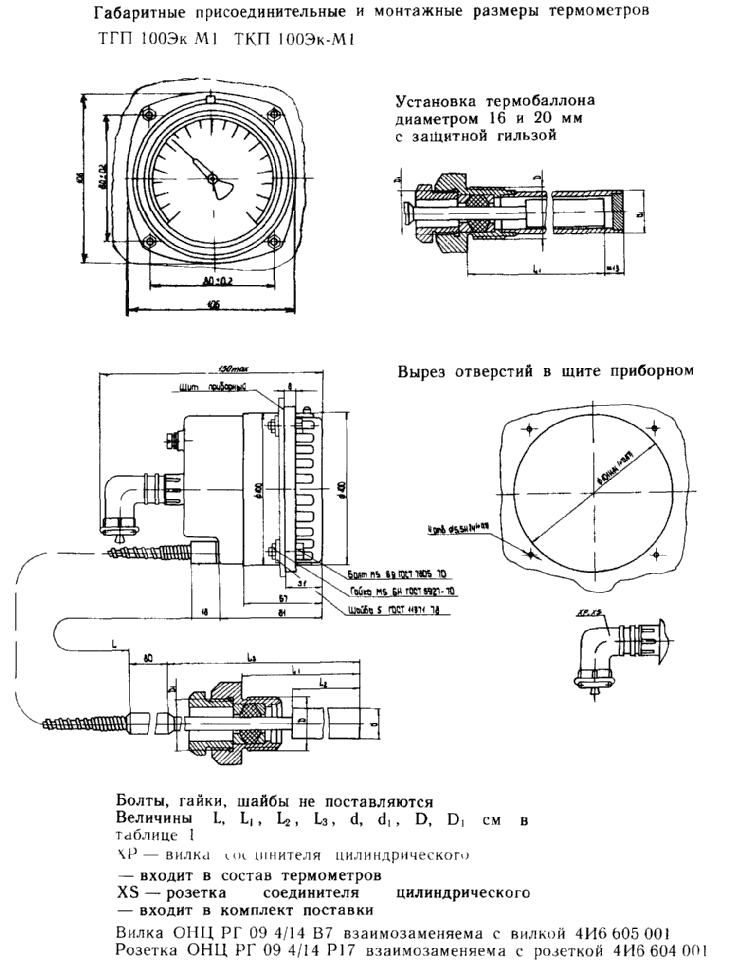

Габаритные и присоединительные размеры:
ГИЛЬЗЫ ЗАЩИТНЫЕ ДЛЯ ТЕРМОМЕТРОВ ТГП (термобаллон диаметром 20 мм)
Защитные гильзы поставляются по требованию Заказчика за дополнительную плату в комплекте с термометрами манометрическими. Предназначены для того, чтобы замена термометра не повлекла нежелательную остановку агрегата, также защищают термобаллон от высоких давлений измеряемой среды.
|
Длина погружения термобаллона L, мм
|
L1, мм
|
d, мм
|
d2, мм
|
D, мм
|
D1, мм
|
|
160; 200; 250
|
310
|
20
|
28
|
М33х2
|
М30х2
|
|
315; 400
|
435
|
|
500
|
598
|
|
|
|
|
|
|
|
Методика поверки термометров ТКП-100-Эк-М1:
Термометры манометрические ТКП-100-Эк-М1 подлежат поверке в соответствии с требованиями ГОСТ 8.002-86 и ГОСТ 8.513-84.
Рекомендуемая периодичность поверки не менее 1 раза в год
Методы и средства поверки изложены в ГОСТ 8 305-78 к 2BО.282.211И2 (для показывающей части).
Примечание: При определении погрешности и вариаций показаний указатели пределов сигнализации должны быть выведены за пределы шкалы.
Поверка основной погрешности к вариации срабатывания сигнализирующего устройства проводится с использованием схемы внешних электрических соединений термометров (приложение 4) с подключением контрольных лампочек до 50 ВА в цепи «минимум*, «максимум», «норма».
Средства и условия поверки по ГОСТ 8.305-78 и 2В0 282 211 И2.
Выбрать для поверки не менее трех оцифрованных точек: в первой трети, в средней части и в последней трети шкалы циферблата.
Вывести указатель нижнего предела сигнализации за начальную отметку шкалы и установить указатель верхнего предела сигнализации на одной из оцифрованных отметок в первой трети шкалы. После этого плавно повысить температуру до тех пор, пока не произойдет зажигание электрической лампочки сигнализации. Зафиксировать по образцовому термометру температуру, при которой произошло срабатывание сигнализирующего устройства. Температуру термобаллона повысить на 2-5% от диапазона измерений и после трехминутной выдержки плавно понижать ее до тех пор, пока не разомкнется цепь и не погаснет лампочка. Зафиксировать по образцовому термометру температуру в момент размыкания электрической цепи.
Основную погрешность срабатывания сигнализирующего устройства определяют как разность между значением температуры, на которое установлен указатель и действительным значением, замеренным по образцовому термометру. Основная погрешность срабатывания не должна превышать значений, указанных в и 2.4.
При определение основной погрешности и вариации показаний и срабатывания сигнализирующего устройства конденсационных термометров время выдержки термобаллона в термостате перед снятием показаний до пускается увеличивать до 20 мин , а на отметках шкалы, близких к температуре окружающего воздуха, до 40 мин
произвести аналогичную поверку в средней части и в последней трети шкалы;
произвести поверку нижнего предела сигнализации по вышеизложенной, методике при выведенном за конечную отметку шкалы указателе верхнего предела сигнализации;
вариация срабатывания сигнализирующего устройства определяется как разность температур, при которых произошло срабатывание сигнализирующего устройства при прямом и обратном ходах.
Вариация срабатывания не должна превышать значений, указанных в п.2.5.
Допускается определение погрешности и вариации срабатывания сигнализирующего устройства проводить механическим перемещением указателей пределов сигнализации при постоянном значении температур.
При определении основной погрешности и вариации показаний конденсационных термометров время выдержки термобаллона в термостате перед снятием показаний допускается увеличить до 20 min:, а на отметках шкалы близких к температуре окружающего воздуха — до 40 min.
При положительных результатах поверки на термометр нанести поверительное клеймо и в паспорте произвести запись о годности термометра к применению с указанием даты поверки и с подписью лица, выполнившего поверку.
Оформление заказа:
|
При заказе необходимо указать:
- Тип термометра
- Пределы измерения
- Класс точности
- Длину соединительного капилляра
- Длину погружения термобаллона
- Наличие защитной гильзы
- Обозначение ТУ
|
Пример заказа:
Термометр показывающий электроконтактный газовый, с пределами измерений от 0 до 400°С, класса точности 1,5, с длиной соединительного капилляра 6 м и длиной погружения термобаллона 315 мм:
Термометр ТГП-100Эк-М1-(0…400)-1,5-6м-315мм
ТУ 311-0225626.117-91 .
|
