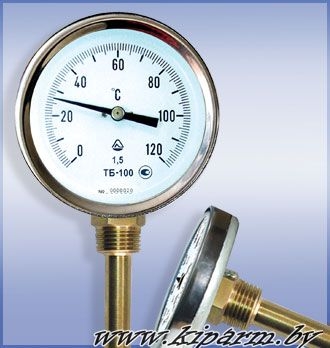

ТБ-63, ТБ-80, ТБ-100 / Термометры биметаллические.
ТБ-63, ТБ-80, ТБ-100 (далее термометр биметаллический) применяется для измерения температуры в системах отопления, водоснабжения, в промышленном производстве.
Технические характеристики:
Изготавливаются с осевым (торцевым) и радиальным штуцером;
Корпус - металл, покрытый хромом;
Циферблат - металл, окрашенный в белый цвет;
Стекло - техническое;
Степень защиты - ІР 54;
Ножка - с функцией регулировки стрелки;
Материал гильзы - латунь;
Резьба гильзы - G1/2.
| Тип |
D, мм |
Длина штуцера L, мм |
Диапазон, С° |
Кл. точн. |
Цена дел.,С° |
| ТБ |
63 |
50 |
-35…+50 |
1,5 |
0,5 |
| 0…+120 |
2,5 |
1 |
| 0…+150 |
1 |
| 0…+200 |
2 |
| 0…+250 |
2 |
| 0…+300 |
2 |
| 0…+400 |
5 |
| 0…+450 |
5 |
| 0…+600 |
10 |
| 100 |
-35…+50 |
1,5 |
0,5 |
| 0…+120 |
2,5 |
1 |
| 0…+150 |
1 |
| 0…+200 |
2 |
| 0…+250 |
2 |
| 0…+300 |
2 |
| 0…+400 |
5 |
| 0…+450 |
5 |
| 0…+600 |
10 |
| 160 |
-35…+50 |
1,5 |
0,5 |
| 0…+120 |
2,5 |
1 |
| 0…+150 |
1 |
| 0…+200 |
2 |
| 0…+250 |
2 |
| 0…+300 |
2 |
| 0…+400 |
5 |
| ТБ |
80 |
50 |
0…+120 |
1,5; 2,5 |
1 |
| 0…+150 |
1 |
| 0…+200 |
2 |
| 0…+250 |
2 |
| 100 |
0…+120 |
1,5; 2,5 |
1 |
| 0…+150 |
1 |
| 0…+200 |
2 |
| 0…+250 |
2 |
| 160 |
0…+120 |
1,5 |
1 |
| 0…+150 |
1 |
| 0…+200 |
2 |
| ТБ |
100 |
50 |
-35…+50 |
1,5 |
0,5 |
| 0…+120 |
1 |
| 0…+150 |
1 |
| 0…+200 |
2 |
| 0…+250 |
2 |
| 0…+300 |
2 |
| 0…+400 |
5 |
| 0…+450 |
5 |
| 0…+600 |
10 |
| 100 |
-35…+50 |
1,5 |
0,5 |
| 0…+120 |
1 |
| 0…+150 |
1 |
| 0…+200 |
2 |
| 0…+250 |
2 |
| 0…+300 |
2 |
| 0…+400 |
5 |
| 0…+450 |
5 |
| 0…+600 |
10 |
| 160 |
-35…+50 |
1,5 |
0,5 |
| 0…+120 |
1 |
| 0…+150 |
1 |
| 0…+200 |
2 |
| 0…+250 |
2 |
| 0…+400 |
5 |
| 0…+450 |
5 |
| 0…+600 |
10 |
Принцип работы:
Основан на свойстве биметаллической пружины раскручиваться и скручиваться при изменении температуры. Монтаж термометров в измеряемую среду осуществляется с помощью штуцера с резьбовым соединением G1/2.
Пример заказа:
Термометр биметаллический [ТБ], диаметром корпуса 63 мм [63], длиной штуцера 50 мм [50], диапазоном температуры (-35...+50) С [-35...+50] °С, классом точности 1,5 [1,5] осевым расположением штуцера [О]:
Термометр ТБ-63-50 -35+50-1,5-О.
Термометр биметаллический [ТБ], диаметром корпуса 100 мм [100], длиной штуцера 100 мм [100], диапазоном температуры (0...+120) С [0...+120] °С, классом точности 1,5 [1,5] осевым расположением штуцера [О]:
Термометр ТБ-100-100 0+120-1,5-О.
Термометр биметаллический [ТБ], диаметром корпуса 100 мм [100], длиной штуцера 100 мм [100], диапазоном температуры (0...+150) С [0...+150] °С, классом точности 1,5 [1,5] радиальным расположением штуцера [Р]:
Термометр ТБ-100-100 0+150-1,5-Р.
Термометр биметаллический [ТБ], диаметром корпуса 100 мм [100], длиной штуцера 160 мм [160], диапазоном температуры (0...+200) С [0...+200] °С, классом точности 1,5 [1,5] радиальным расположением штуцера [Р]:
Термометр ТБ-100-160 0+200-1,5-Р.
Сроки поставки: наличие уточняйте
◄
