SW-4EPL / Реле потока (протока) жидкости

SW-4EPL / Реле потока (протока) жидкости.

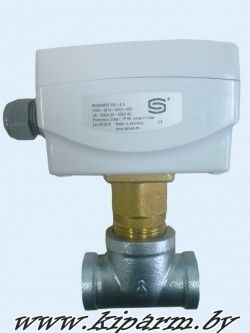

SW-4EPL - Датчик потока жидкости RHEASREG® пригодно для контроля потока воды, жидких и газообразных сред в трубопроводах диаметром 3/4", в качестве реле контроля расхода или предохранителя от недостатка воды, например, для насосов в системах циркуляции масла и смазочных жидкостей, рефрижераторах, испарителях, компрессорах и теплообменниках.

  • Диаметр трубы — 3/4 дюйма
  • Материал погружной части — латунь
  • Максимальная температура жидкости — +120 градусов
  • Монтаж — вварная бобышка (не входит в комплект поставки), диаметр 1 дюйм (32мм) (для труб меньшего диаметра поставляется с фрагментом трубы - Т-тройником. Резьба — внутренняя)
  • Давление в трубопроводе — 11 бар
  • Диапазон протока — от 0,174 до 0,948
  • Перекидной контакт
  • Коммутация — 15А
  • Подключение — клеммы 1,5 кв. мм
  • Класс защиты — IP65
  • Рабочая температура — от –40 до 85°C
SW - Реле протока, механическое, с заслонкой

Тип / группа товаров 2

Диаметр трубы DN

Макс. рабочее давление PN max Среда (Материал соприкасающихся частей) Вкл. установленный T-тройник соотв. DIN 2950

SW-1EPL

1"-8"

11 бар

нормальная

(латунь)

-

SW-2EPL

1"-8"

30 бар агрессивная (высококачеств. сталь, V4A)

-

SW-3EPL

1/2"

11 бар нормальная (латунь)

SW-4EPL

3/4"

11 бар нормальная (латунь)

Принадлежности: PSW-09 - запасная заслонка
Примечание: R = устройство пригодно для меньших величин расхода, имеет менее жесткую пружину; Z = четвёртая, длинная, заслонка из комплекта поставки должна использоваться в дополнение к трем установленным на заводе заслонкам (1, 2, 3 и 4) !


Таблица значений переключения SW-1EPL SW-2EPL

Диаметр трубы

Заводская установка выкл/вкл (м3/ч)

Макс. установка выкл/вкл (м3/ч)

1"

0.6 / 1.0

2.0 / 2.1
1 1/4"

0.8 / 1.3

2.8 / 3.0
1 1/2"

1.1 / 1.7

3.7 / 4.0
2"

2.2 / 3.1

5.7 / 6.1
2 1/2"

2.7 / 4.0

6.5 / 7.0
3"

4.3 / 6.2

10.7 / 11.4
4"

11.4 / 14.7

27.7 / 29.0
4" Z
6.1 / 8.0 17.3 / 18.4
5" 22.9 / 28.4 53.3 / 55.6
5" Z
9.3 / 12.9 25.2 / 26.8
6" 35.9 / 43.1 81.7 / 85.1
6" Z
12.3 / 16.8 30.6 / 32.7
8" 72.6 / 85.1 165.7 / 172.5
8" Z
38.6 / 46.5 90.8 / 94.2


Таблица значений переключения SW-3EPL / SW-4EPL / SW-5EPL

Диаметр трубы

Заводская установка выкл/вкл (м3/ч)

Макс. установка выкл/вкл (м3/ч)

1/2"

0.174 / 0.48

0.846 / 0.948
3/4"

0.138 / 0.408

0.768 / 0.858
1"

0.2 / 0.6

1.0 / 1.1
1 1/4"

0.25 / 0.9

1.4 / 1.6
1 1/2"

0.5 / 1.2

1.6 / 2.2
2"

0.9 / 2.3

3.6 / 4.1
3" 2.1 / 4.9 7.4 / 8.2


Внутренние диаметры труб и комбинации заслонок

Диаметр трубы DN в дюймах

Диаметр трубы ВТ в миллиметрах

Комбинация заслонок PSW-09
1/2"

15 мм

1
3/4"

20 мм

1
1"

25 мм

1
1 1/4"

32 мм

1
1 1/2"

40 мм

1
2"

50 мм

1,2
2 1/2"
65 мм 1,2
3" 80 мм 1,2,3
4" Z
100 мм 1,2,3,4 (укоротить до 92мм)
5" Z
125 мм 1,2,3,4 (укоротить до 117мм)
6" Z
250 мм 1,2,3,4 (укоротить до 143мм)
7-8" Z
200мм 1,2,3,4 (без укорачивания)

Размеры:

Вид заслонки:






Файлы:

Руководство по монтажу и обслуживанию (Скачать, 500 кБ, pdf)

Технические характеристики (Скачать, 645 кБ, pdf)




Сроки поставки: под заказ
