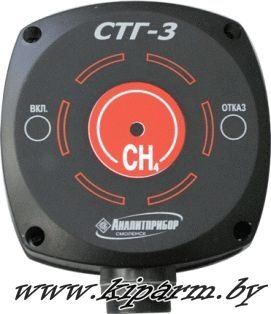

СТГ-3, СТГ-3И / Газосигнализатор токсичных и горючих газов шлейфовый стационарный.
Назначение:
Сигнализаторы СТГ-3 – это стационарные автоматические приборы непрерывного действия, которые предназначены для обеспечения безопасности персонала бытовых, административных, общественных и производственных предприятий от вредного воздействия газовой среды (отравление токсичным газом, избыток/недостаток кислорода, риск подрыва взрывоопасных смесей).
СТГ-3 обеспечивает измерение объемной доли О2; массовой концентрации токсичных газов – СО, H2S, NO2, SO2, CL2, HCl и NH3; довзрывоопасных концентраций горючих газов (природного ГОСТ 5542-87 и сжиженного ГОСТ 20448-90) в воздухе рабочей зоны; а также выдачу сигнализации о превышении установленных пороговых значений.
Сигнализаторы газов СТГ-3, СТГ-3И разработаны и изготавливаются по техническим условиям ИБЯЛ.413411.051 ТУ. При соединении нескольких газосигнализаторов в шлейф совместно с блоками питания и сигнализации БПС-3 (БПС-3-И) можно решить задачу по непрерывному автоматическому контролю параметров пространства воздуха рабочей зоны.
Принцип действия – термохимический (горючие газы) и электрохимический (токсичные газы).
Способ отбора пробы – диффузионный.
Рабочее положение - вертикальное.
Сигнализаторы СТГ-3 имеют блочно-модульную конструкцию и состоят из непосредственно сигнализатора и коробки соединительной. Такая конструкция обеспечивает:
- простоту и удобство монтажа;
- простоту и удобство последующего обслуживания, калибровки и поверки сигнализаторов;
- степень защиты IP65.
Производятся следующие исполнения прибора:
- без цифрового интерфейса – СТГ-3, для применения с блоком питания и сигнализации БПС-3 и коробкой соединительной КС ИБЯЛ.426479.045 (или коробкой соединительной с гнездом “iButton” КСГ ИБЯЛ.426479.045-01);
- с цифровым интерфейсом (RS485, протокол Modbus RTU) – СТГ-3-И, для применения с БПС-3-И и коробкой соединительной интерфейсной КСИ ИБЯЛ.426479.045-02 (или коробкой соединительной интерфейсной с гнездом “iButton” КСГИ ИБЯЛ.426479.045-04).
Особенности:
- средний полный срок службы термохимического и электрохимического датчиков – 3 года при отсутствии в контролируемой атмосфере каталитических ядов и агрессивных веществ;
- сигнализаторы не предназначены для установки во взрывоопасных зонах;
- диапазон рабочих температур – от минус 40 до плюс 50 оС (для кислорода – от минус 20 до плюс 50 оС);
- степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды: без коробки соединительной – IP20, с коробкой – IP65;
- межкалибровочный интервал – 6 месяцев;
- межповерочный интервал – 1 год;
- гарантийный срок – 24 месяца для прибора, 12 месяцев для термохимического и электрохимического датчиков. Исчисляется с даты отгрузки потребителю.
Область применения газосигнализатора СТГ3:
- контроль параметров атмосферы коммунально-бытовых и промышленных помещений, оборудованных системами отопления;
- холодильных установок;
- автопаркингов и гаражей;
- предприятий теплоэнергетики;
- тоннели и коллектора;
- горводоканалы и другие промышленные объекты, где возможны утечки токсичных и горючих газов.
Исполнения сигнализаторов СТГ-3 и СТГ-3-И:
| Обозначение |
Условное обозначение |
Измеряемый компонент |
Тип выходного сигнала о срабатывании порогов сигнализации |
Подключение к блоку питания и сигнализации БПС-3, БПС-3-И |
| ИБЯЛ.413411.051 |
СТГ-3-CO |
угарный газ (CO) |
сухие контакты оптоэлектронного реле на каждом из порогов |
максимальное количество датчиков на горючие газы и пары – 16 шт., на токсичные вещества – 30 шт., при комбинировании веществ количество датчиков – 16 шт.; возможно увеличение количества датчиков СТГ-3 при использовании источников питания более высокой мощности; длина линии связи может составлять до 1000 метров. |
| ИБЯЛ.413411.051-01 |
СТГ-3-H2S |
сероводород (H2S) |
| ИБЯЛ.413411.051-02 |
СТГ-3-SO2 |
диоксид серы (SO2) |
| ИБЯЛ.413411.051-03 |
СТГ-3-Cl2 |
хлор (Cl2) |
| ИБЯЛ.413411.051-04 |
СТГ-3-NH3-20 |
аммиак (NH3) |
| ИБЯЛ.413411.051-05 |
СТГ-3-NH3-500 |
| ИБЯЛ.413411.051-06 |
СТГ-3-O2 |
кислород (O2) |
| ИБЯЛ.413411.051-07 |
СТГ-3-NO2 |
диоксид азота (NO2) |
| ИБЯЛ.413411.051-08 |
СТГ-3-HCl |
хлороводород (HCl) |
| ИБЯЛ.413411.051-09 |
СТГ-3-Ex |
горючие газы (Ex) |
| ИБЯЛ.413411.051-20 |
СТГ-3-И-CO |
угарный газ (CO) |
цифровой адресный интерфейс |
| ИБЯЛ.413411.051-21 |
СТГ-3-И-H2S |
сероводород (H2S) |
| ИБЯЛ.413411.051-22 |
СТГ-3-И-SO2 |
диоксид серы (SO2) |
| ИБЯЛ.413411.051-23 |
СТГ-3-И-Cl2 |
хлор (Cl2) |
| ИБЯЛ.413411.051-24 |
СТГ-3-И-NH3-20 |
аммиак (NH3) |
| ИБЯЛ.413411.051-25 |
СТГ-3-И-NH3-500 |
| ИБЯЛ.413411.051-26 |
СТГ-3-И-O2 |
кислород (O2) |
| ИБЯЛ.413411.051-27 |
СТГ-3-И-NO2 |
диоксид азота (NO2) |
| ИБЯЛ.413411.051-28 |
СТГ-3-И-HCl |
хлороводород (HCl) |
| ИБЯЛ.413411.051-29 |
СТГ-3-И-Ex |
горючие газы (Ex) |
Технические характеристики:
| Наименование |
Контролируемый компонент |
Диапазон измерения, мг/м3 |
Порог1, мг/м3 |
Порог2, мг/м3 |
Участок диапазона измерений |
Предел допускаемой основной погрешности |
Время срабатывания сигнализации |
СТГ-3-СО
СТГ-3-И-СО |
СО |
0 - 200 |
20 |
100 |
0 - 20 |
± 5 мг/м3 |
30 |
| 20 - 200 |
± 25 % |
СТГ-3-H2S
СТГ-3-И-H2S |
H2S |
0 - 40 |
10 |
40 |
0 - 10 |
± 2 мг/м3 |
30 |
| 10 - 40 |
± (2 + 0,25(Свх-10)) мг/м3 |
СТГ-3-SO2
СТГ-3-И-SO2 |
SO2 |
0 - 20 |
10 |
20 |
0 - 10 |
± 2 мг/м3 |
30 |
| 10 - 20 |
± (2 + 0,25(Свх-10)) мг/м3 |
СТГ-3-Cl2
СТГ-3-И-Cl2 |
Cl2 |
0 - 25 |
1 |
5 |
0 - 1 |
± 0,25 мг/м3 |
30 |
| 1 - 25 |
± 25 % |
СТГ-3-NH3-20
СТГ-3-И-NH3-20 |
NH3 |
0 - 20 |
20 |
60 |
0 - 20 |
± 5 мг/м3 |
60 |
СТГ-3-NH3-500
СТГ-3-И-NH3-500 |
20 - 500 |
- |
500 |
20 - 500 |
± 25 % |
СТГ-3-O2
СТГ-3-И-O2 |
O2 |
0 - 30 % об. |
18 % об. |
23 % об. |
0 - 30 |
± 0,9 % об. |
30 |
СТГ-3-NO2
СТГ-3-И-NO2 |
NO2 |
0 - 10 |
2 |
10 |
0 - 2 |
± 0,5 мг/м3 |
30 |
| 2 - 10 |
± (0,5 + 0,17(Свх-2)) мг/м3 |
СТГ-3-HCl
СТГ-3-И-HCl |
HCl |
5 - 30 |
5 |
25 |
5 - 30 |
± 25 % |
60 |
СТГ-3-Eх
СТГ-3-И-Eх |
Eх |
0 - 50 % НКПР |
10 |
20 |
0 - 50 |
|
7 |
Диапазон температуры окружающей среды от -40 до +50 °С (для исполнений газосигнализаторов СТГ-3-О2 и СТГ-3-И-О2 от -20 до +50 °С).
Питание газоанализатора СТГ3 осуществляется от внешнего источника постоянного тока 10 - 36 В или от блока питания и сигнализации (СТГ-3 от БПС-3, СТГ-3-И от БПС-3-И).
Сигнализатор токсичных и горючих газов СТГ-3 имеет выходное реле типа «сухой» контакт на каждый из порогов и световую сигнализацию. Нагрузка контактов реле: напряжение постоянного тока от 5 до 24 В, ток от 1 до 1000 мА.
Шлейфовый газосигнализатор СТГ-3-И имеет звуковую и световую сигнализацию и выход по каналу связи RS485.
Габаритные размеры и масса газоанализаторов СТГ-3:
- длина - 200 мм;
- ширина - 135 мм;
- высота - 180 мм;
- масса не более 0,8 кг.
Достоинства газосигнализаторов СТГ-3, СТГ-3И:
- низкая стоимость сигнализатора газа, по сравнению с аналогами;
- сокращение количества кабельных линий связи;
- шлейфовое соединение датчиков (4-х проводная линия для 2-х пороговых систем, 3-х проводная для однопороговых);
- возможность одновременного контроля токсичных и горючих газов в произвольной комбинации;
- возможность подключения на один шлейф к БПС-3 до 16 датчиков на ДВК и 30 датчиков на ПДК рабочей зоны или комбинация датчиков (рассчитывается по потребляемой мощности);
- количество датчиков может быть увеличено при использовании источников питания большей мощности;
- длина линии связи до 1000 м;
- возможность передачи информации о концентрации контролируемых газов по RS485 с адресным указанием датчика;
- световая (для всех) и звуковая (для модификации с RS485) сигнализация по месту установки датчиков;
- световая и звуковая сигнализация на блоке питания и сигнализации БПС-3;
- высокая степень защиты от пыли и влаги IP65;
- возможность калибровки датчиков по месту без демонтажа;
- демонтаж датчика без нарушения целостности шлейфа.
Средний срок службы датчика не менее 3 лет.
Комплектность поставки:
- газосигнализатор СТГ3;
- комплект ЗИП;
- эксплуатационная документация;
- поверочный колпак.
