СЛ-90-2Щ, СЛ-90-2АС / Датчики-реле контроля пламени оптические инфракрасные (инфракрасный диапазон по пульсации яркости).
Продажа Датчиков-реле контроля пламени оптических инфракрасных СЛ-90-2Щ, СЛ-90-2АС в Республике Беларусь,цена, прайс на СЛ-90-2Щ/24, СЛ-90-2Щ/220, СЛ-90-2А/24, СЛ-90-2А/220, СЛ-90-2/24К, СЛ-90-2/220К, СЛ-90-2АС/24, СЛ-90-2АС/220 в Минске
Назначение:
Датчики-реле контроля пламени оптические типа СЛ-90-2А, СЛ-90-2, СЛ-90-2Щ, СЛ-90-2АС предназначены для индикации наличия или отсутствия пламени горелок и выдачи сигнала в систему автоматики промышленного энергетического оборудования.
Основные модификации:
СЛ-90-2А/24
СЛ-90-2А/220
|
СЛ-90-2/24К
СЛ-90-2/220К
|
|
|
нет фото |
|
|
|
|
|
СЛ-90-2Щ/24
СЛ-90-2Щ/220
|
СЛ-90-2АС/24
СЛ-90-2АС/220
|
|
|
|
|
|
|
|
|
|

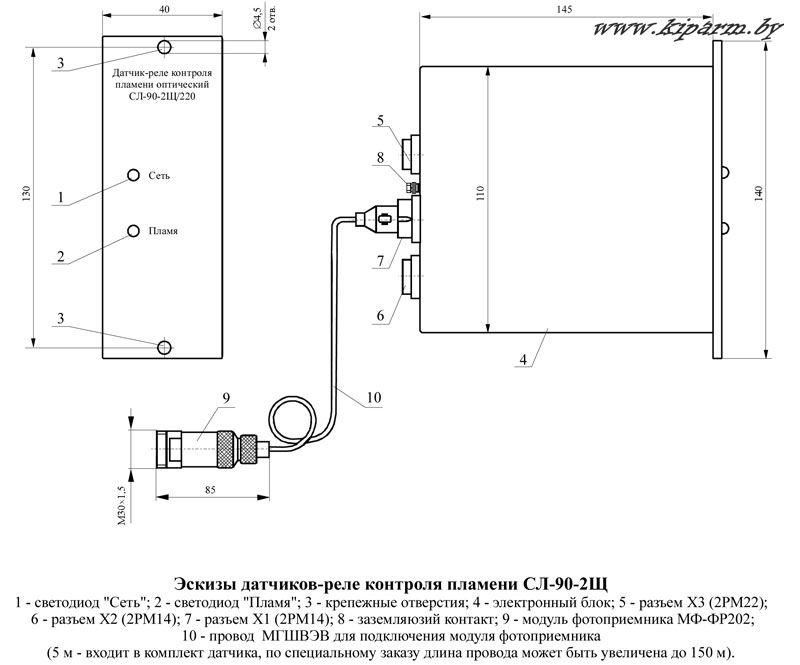

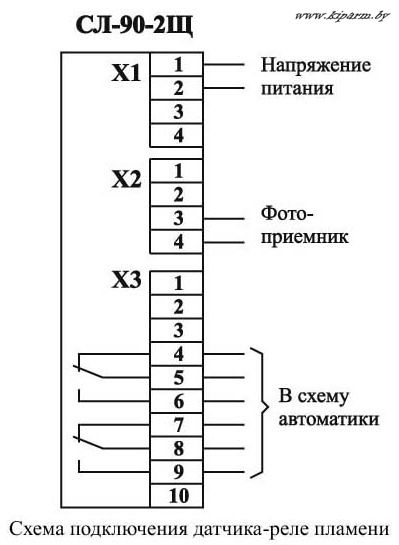

- СЛ-90-2Щ/24, СЛ-90-2Щ/220 - электронная часть и выносной модуль фотоприемника выполнены раздельно - щитовое исполнение (вид присоединения - разъем типа 2РМ22 и два разъема типа 2РМ14);

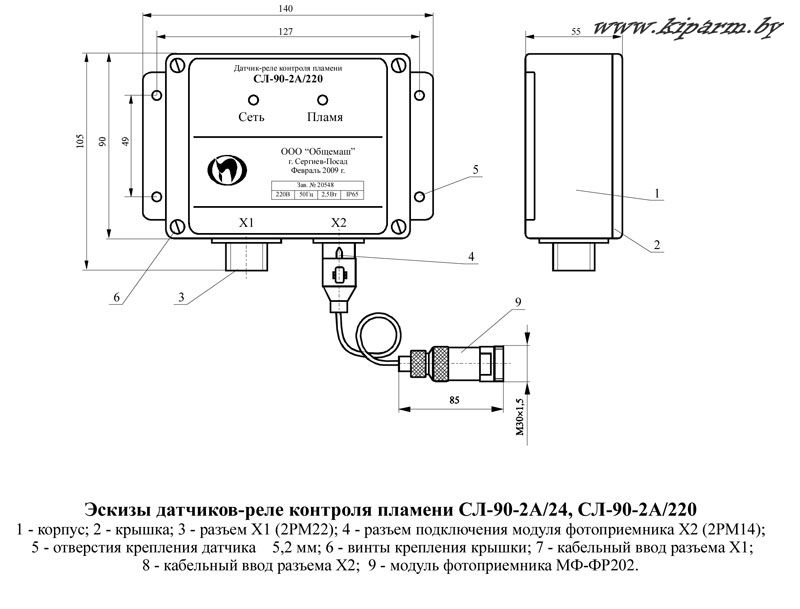

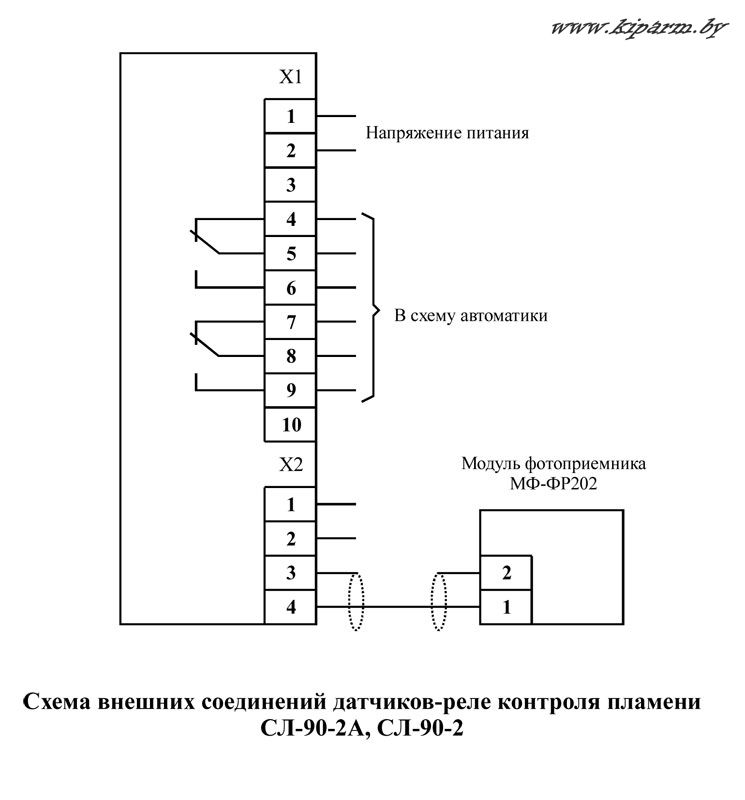

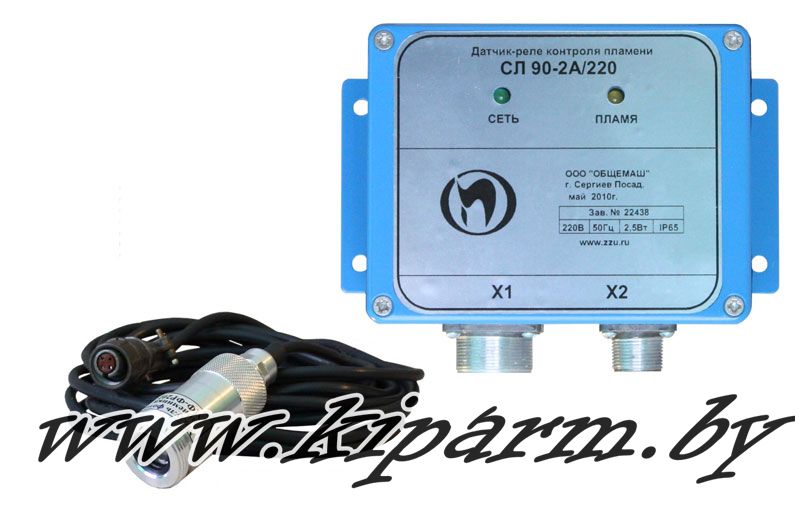

- СЛ-90-2А/24, СЛ-90-2А/220 - электронная часть и световод с объективом выполнены раздельно (вид присоединения - разъем типа 2РМ22);

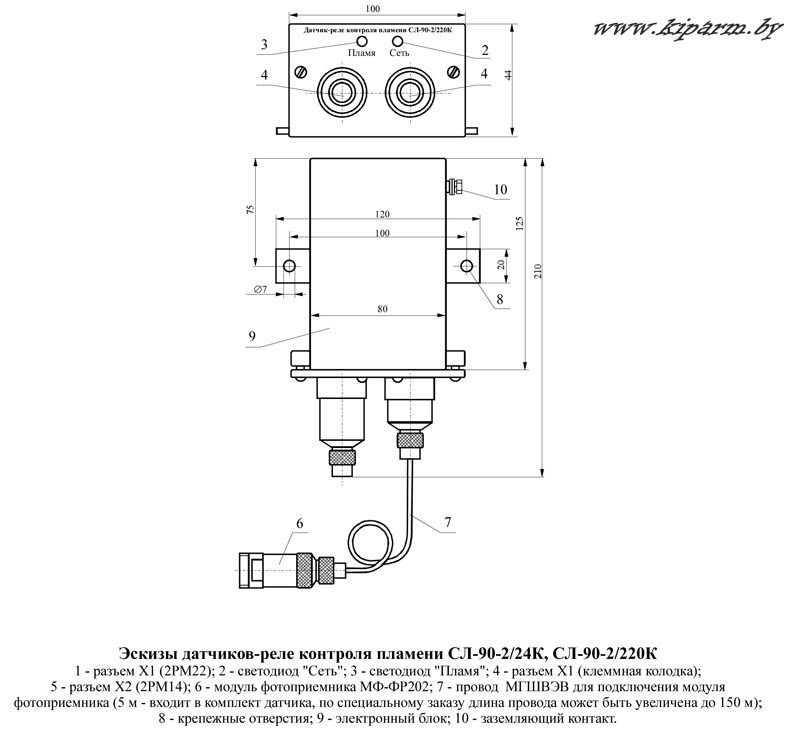

- СЛ-90-2/24К, СЛ-90-2/220К - электронная часть и световод с объективом выполнены раздельно (вид присоединения - клеммная колодка);

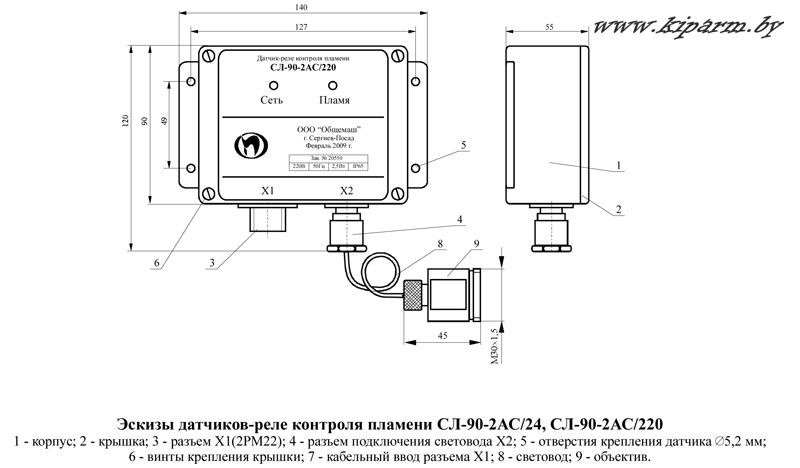

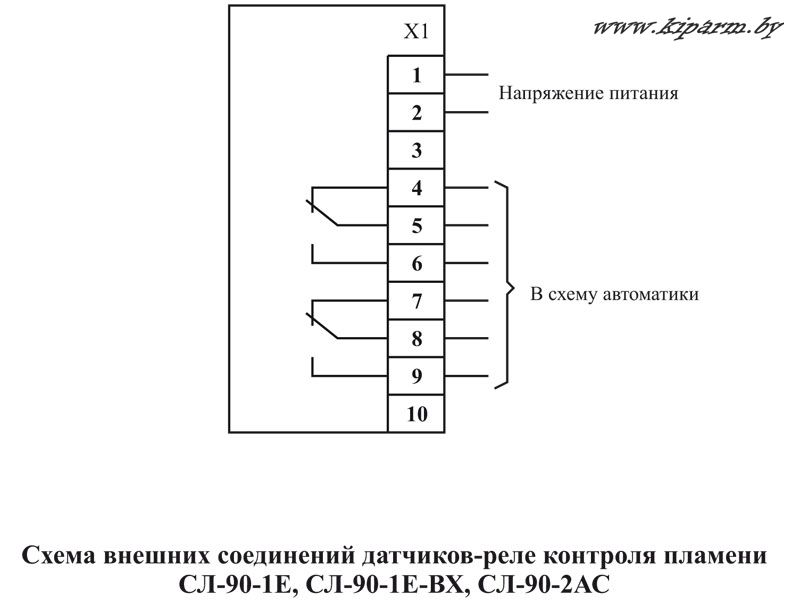

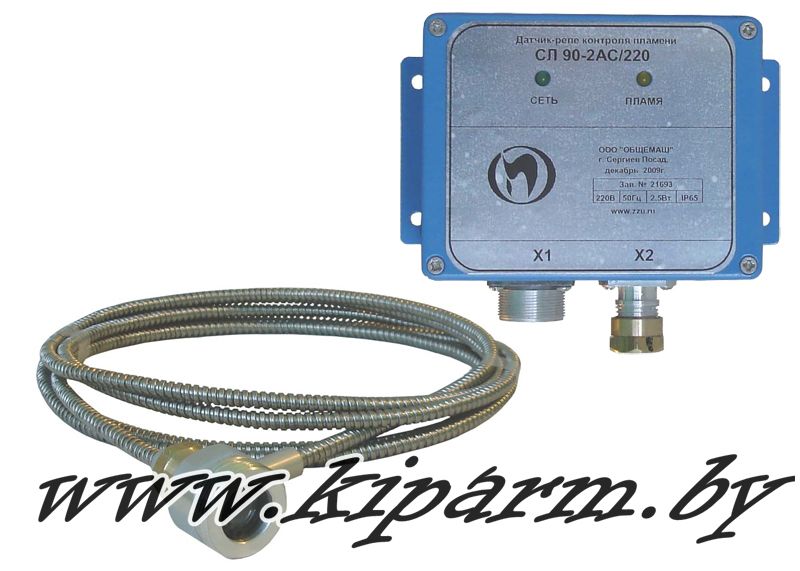

- СЛ-90-2АС/24, СЛ-90-2АС/220 - электронная часть и световод с объективом выполнены раздельно (вид присоединения - разъем типа 2РМ22). Конструкция датчика позволяет контролировать пламя топочных устройств, внешние стенки которых могут нагреваться до 150°С;
Технические характеристики датчиков типа СЛ-90:
Параметр
|
Значение
|
Напряжение питания:
- СЛ-90-2Щ/24, СЛ-90-2А/24, СЛ-90-2/24К, СЛ-90-2АС/24
- СЛ-90-2Щ/220, СЛ-90-2А/220, СЛ-90-2/220К, СЛ-90-2АС/220
|
=24+10%/-15%В, ~18+10%/-15%В*
~ 220+10%/-15%В, 50Гц |
Потребляемая мощность
|
не более 2,5 Вт |
Выходной сигнал
|
две группы контактов реле |
Коммутируемое напряжение, ток
|
не более 220 В, 1 А |
Коммутируемая мощность
|
не более 100 Вт, 70 ВА |
Время срабатывания
|
не более 2 с |
Исполнение по ГОСТ 14254:
- СЛ-90-2АС, СЛ-90-2А, СЛ-90-2
- СЛ-90-2Щ
|
IP65
IP40 |
Температура окружающей среды:
- в месте установки датчика СЛ-90-2Щ, СЛ-90-2АС, СЛ-90-2А, СЛ-90-2
- в месте установки объектива
|
от -40°С до +60°С
от -40°С до +150°С
|
Присоединительный размер
|
резьба М30х1,5 |
Вес, не более:
- СЛ-90-2АС
- СЛ-90-2Щ, СЛ-90-2
|
0,4 кг
1,5 кг |
* - при питании датчиков переменным током от сетевых трансформаторов необходимо учитывать завышение напряжения трансформатора на холостом ходу.
Технические характеристики СВЕТОВОДА (ДЛЯ ДАТЧИКОВ СЛ-90-2АС):
Параметр
|
Значение
|
Тип оптического волокна
|
Q/Q 1000/1100 AL мкм |
Эффективность пропускания
|
80 - 85% |
Длина световода
|
по требованию Заказчика, но не более 6 м |
Защита датчиков от высокотемпературных воздействий:
В связи с тем, что датчик СЛ-90 предназначен для контроля пламени в любых энергетических агрегатах, предприятие-изготовитель не имеет возможности поставлять узлы крепления датчика, удовлетворяющие требованиям любого предприятия-Заказчика. Рекомендуем использовать стыковочные узлы, подобные ФС-92.
Пример заказa:

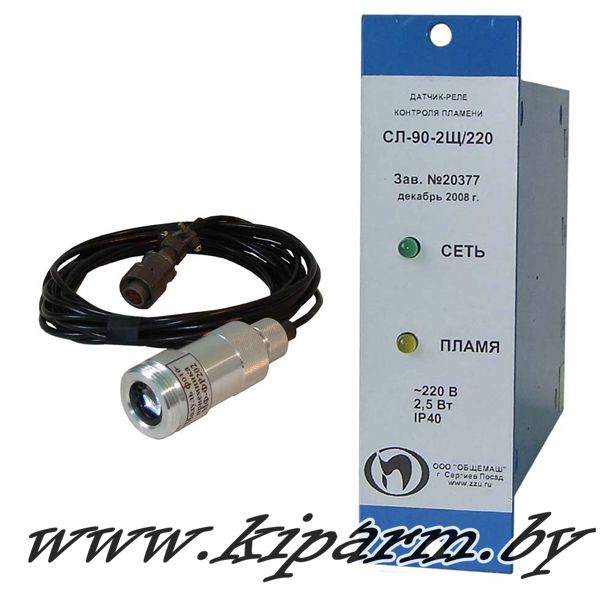

Оптический датчик-реле контроля пламени СЛ-90-2Щ/220
Оптический датчик-реле контроля пламени СЛ-90-2АC/220 со световодом 1 м
Сроки поставки: наличие уточняйте
◄
