СЛ-90-1Е, СЛ-90-1Е-ВХ / Датчики-реле контроля пламени оптические инфракрасные (инфракрасный диапазон по пульсации яркости)

СЛ-90-1Е, СЛ-90-1Е-ВХ / Датчики-реле контроля пламени оптические инфракрасные (инфракрасный диапазон по пульсации яркости).




Купить датчик-реле контроля пламени оптический инфракрасный СЛ-90 в Республике Беларусь, цена оптический инфракрасный датчик СЛ-90-1/24Е, СЛ-90-1/220Е, СЛ-90-1/24ЕК, СЛ-90-1/220ЕК, СЛ-90-1/24Е-ВХ, СЛ-90-1/220Е-ВХ, СЛ-90-1/24ЕК-ВХ, СЛ-90-1/220ЕК-ВХ в Минске
Назначение:

Датчики-реле контроля пламени оптические типа СЛ-90, СЛ-90-1Е, СЛ-90-1Е-ВХ предназначены для индикации наличия или отсутствия пламени горелок и выдачи сигнала в систему автоматики промышленного энергетического оборудования.

Отличительные особенности:

СЛ-90-1/ХХХЕ – это уникальный компактный датчик-реле контроля пламени нового поколения на основе микропроцессора. В СЛ-90-1Е применен полупроводниковый инфракрасный фотодиод фирмы VISHAY, входящей в тройку мировых лидеров по производству электронных компонентов, в том числе фотоприемников.

Основой работы датчика является регистрация частоты и амплитуды пульсаций пламени с фиксированной полосой пропускания и регулируемым порогом срабатывания (чувствительности).

Электронная схема датчика, выполненная на современной элементной базе по технологии CHIP-монтажа, обеспечивает усиление сигнала фотоприемника, что исключает потребность в использовании внешнего усилителя.

Специально подобранная элементная база обеспечивает работоспособность датчика при температурах от -40 °С до +80 °С, а с использованием дополнительных средств защиты и охлаждения (специальный фланец ФС-92, корпус охлаждения КВ-11) и при температурах до 100 °С.

Выходные сигналы СЛ-90-1Е – светодиодная индикация и «сухие» контакты реле (коммутируемая мощность до 100 Вт) позволяют применять датчик практически с любой системой управления. Непрерывный контроль технологического процесса производства и испытания каждого прибора на стенде с реальным факелом гарантируют длительную безаварийную работу датчика при условии соблюдения правил обслуживания и эксплуатации прибора.

Основные модификации:

СЛ-90-1/24Е(К)
СЛ-90-1/220Е(К)

СЛ-90-1/24Е(К)-ВХ
СЛ-90-1/220Е(К)-ВХ

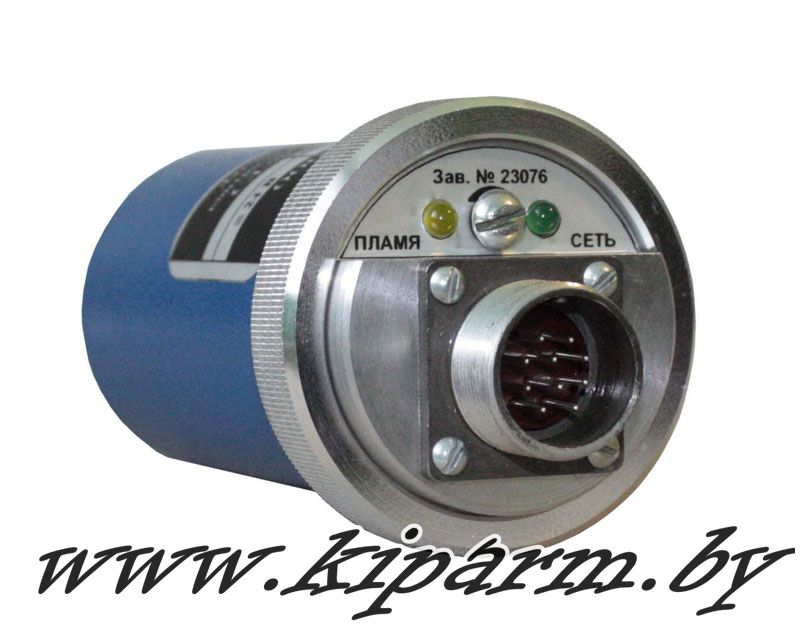

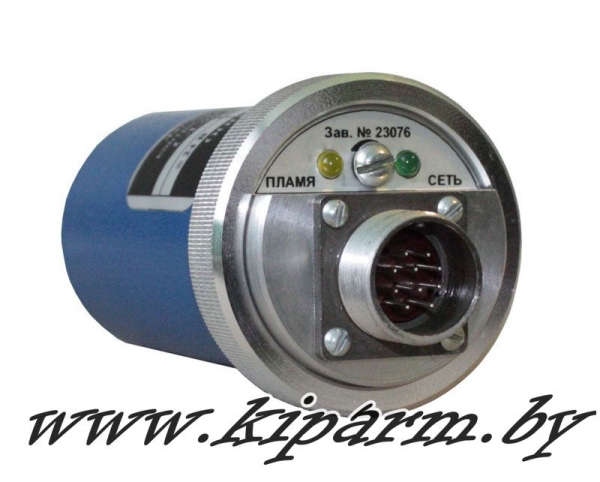

Фото датчика СЛ-90-1E

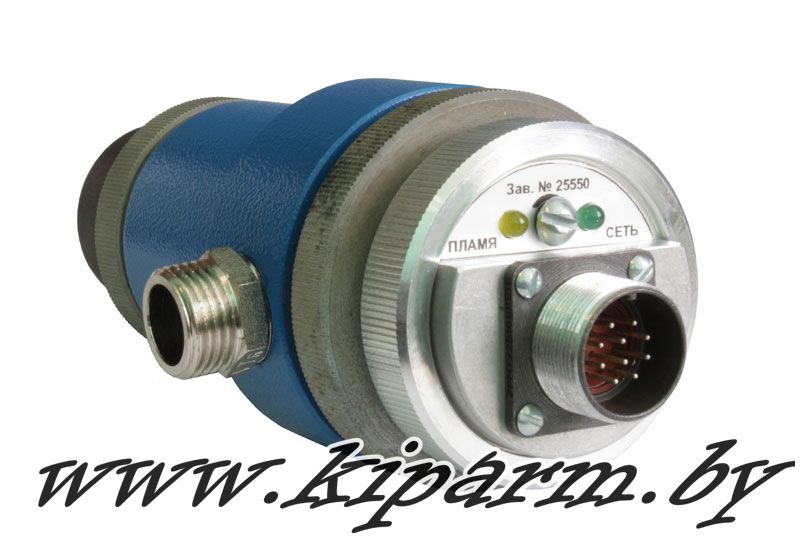

Фото датчика СЛ-90-1/220E-ВХ

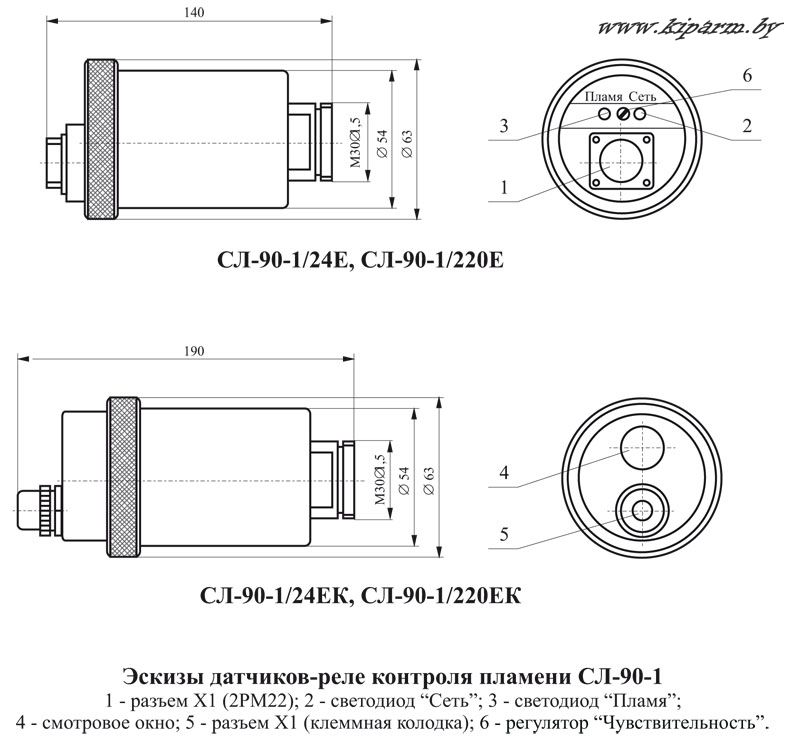

Эскиз датчика СЛ-90-1Е

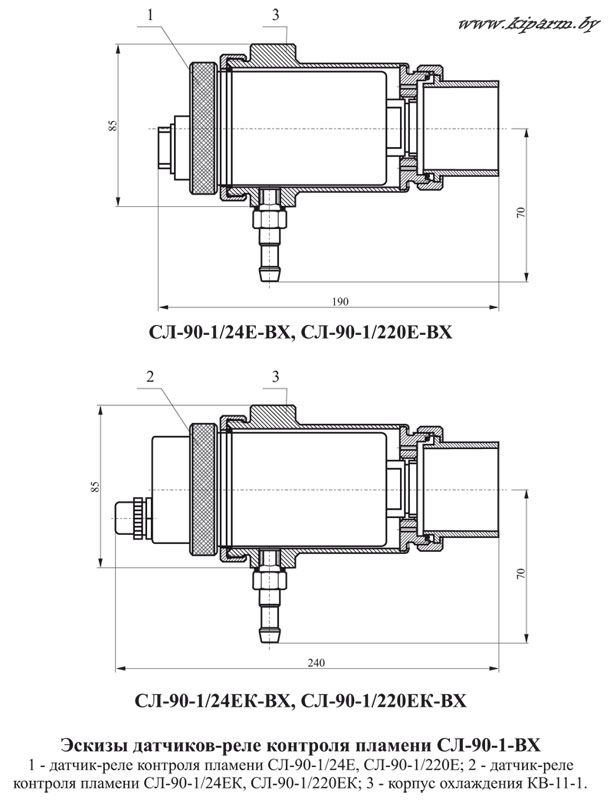

Эскиз датчика СЛ-90-1Е-ВХ

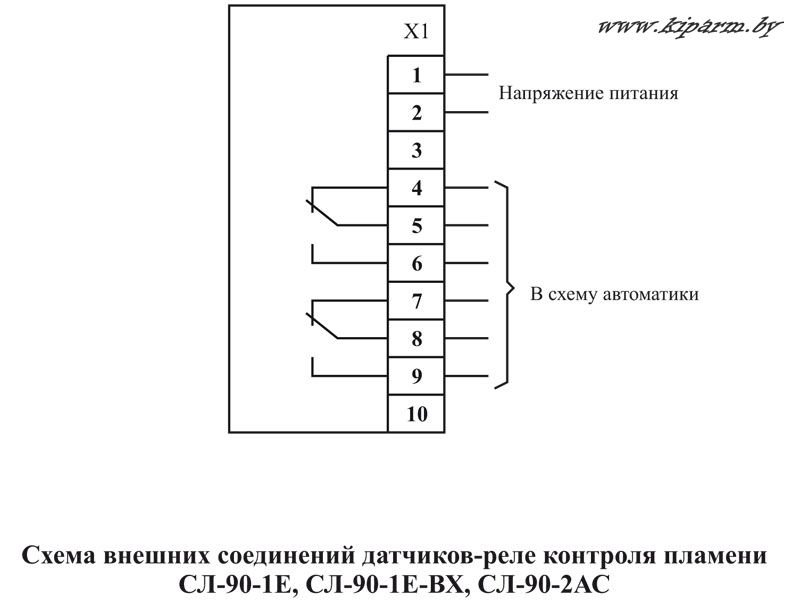

Схема подключения датчиков СЛ-90-1Е, СЛ-90-1Е-ВХ, СЛ-90-2АС


СЛ-90-1/24Е, СЛ-90-1/220Е - электронная часть и фотоприемник размещены в одном корпусе (вид присоединения - разъем типа 2РМ22);
СЛ-90-1/24ЕК, СЛ-90-1/220ЕК - электронная часть и фотоприемник размещены в одном корпусе (вид присоединения - клеммная колодка);
СЛ-90-1/24Е-ВХ, СЛ-90-1/220Е-ВХ - электронная часть и фотоприемник размещены в одном корпусе, который помещен в корпус охлаждения (вид присоединения - разъем типа 2РМ22);
СЛ-90-1/24ЕК-ВХ, СЛ-90-1/220ЕК-ВХ - электронная часть и фотоприемник размещены в одном корпусе, который помещен в корпус охлаждения (вид присоединения - клеммная колодка).

Особенности:

- Соответствие требованиям ГОСТ Р52229-2004 «Устройства запально-защитные. Общие технические условия» в части, относящейся к устройствам контроля пламени;
- Защита от паразитного влияния сетевой частоты 50 Гц;
- Широкий температурный диапазон эксплуатации;
- Регулировка чувствительности датчика;
- Компактная, герметичная конструкция (степень защиты IP65).

Технические характеристики датчиков СЛ-90:

Параметр

Значение

Напряжение питания:
- СЛ-90-1/24Е(К), СЛ-90-1/24Е(К)-ВХ
- СЛ-90-1/220Е(К), СЛ-90-1/220Е(К)-ВХ


=24+10%/-15%В, ~24+10%/-15%В
~ 220+10%/-15%В, 50Гц

Потребляемая мощность

не более 2,5 Вт

Выходной сигнал

две группы контактов реле

Коммутируемое напряжение, ток

не более 220 В, 1 А

Коммутируемая мощность

не более 100 Вт, 70 ВА

Время срабатывания

не более 2 с

Температура окружающей среды

от -40°С до +80°С

Присоединительный размер:
- СЛ-90-1Е
- СЛ-90-1Е-ВХ


резьба М30х1,5
труба диаметром 45 мм

Вес, не более:
- СЛ-90-1Е
- СЛ-90-1Е-ВХ


0,4 кг
1,5 кг


Защита датчиков от высокотемпературного воздействия:

В связи с тем, что датчик СЛ-90 предназначен для контроля пламени в любых энергетических агрегатах, Производитель не имеет возможности поставлять узлы крепления датчика, удовлетворяющие требованиям любого предприятия-Заказчика. Рекомендуем использовать стыковочные узлы, подобные ФС-92.

Пример заказа:

Оптический датчик-реле контроля пламени СЛ-90-1/220Е
Оптический датчик-реле контроля пламени СЛ-90-1/24ЕК-ВХ






Сроки поставки: наличие уточняйте
