СКАПО / Система контроля атмосферы промышленных объектов.

Назначение системы:

Многоканальная газоаналитическая система СКАПО предназначена для непрерывного автоматического контроля концентраций токсичных, взрывоопасных газов, кислорода и сигнализации о превышении заданных порогов, а также управления исполнительными устройствами (системы вентиляции, звуковые и световые сигнализации), а также (по отдельному заказу) других параметров: скорость потока воздуха, температуры, влажности, давления и т.д.

Универсальность и гибкость в конфигурации системы позволяет эффективно и экономично решать вопросы комплексного контроля в рабочей зоне ПДК токсичных (CО2, СО, НСL, NО2, SO2, CL2, NH3, H2S), ДВК взрывоопасных газов (CH4, C3H8, ЕХ, Н2, С2Н2 и др.) и кислорода (O2).

Система СКАПО выполняет следующие функции:

- выдачу сигналов при достижении предельно допустимых значений довзрывоопасных концентраций горючих газов и паров;

- выдачу сигналов при достижении предельно допустимых значений вредных токсичных веществ;

- управление (включено/выключено) исполнительными устройствами, технологическим оборудованием объекта контроля;

- оповещение персонала об аварийной ситуации;

- хранение информации о состоянии атмосферы объекта, ее обработки и отображения на ПЭВМ;

Система позволяет регистрировать степень загазованности как непосредственно на объектах, так и в операторной на персональной ЭВМ.

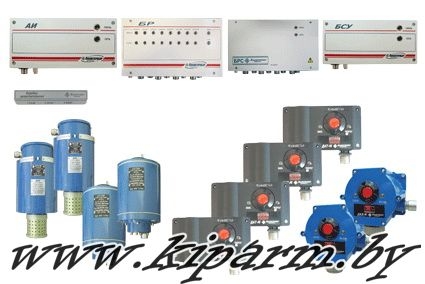

Структура системы СКАПО:

- Блок сигнализации и управления (БСУ);

- Блок расширения и связи (БРС);

- Блок реле (БР);

- Адаптер интерфейса (АИ);

- Коробка разветвительная;

- Блок местной сигнализации (БМС);

- ПЭВМ;

- Датчики-газоанализаторы (ДАК, ДАМ, ДАХ-М), датчики-сигнализаторы (ДАТ-М, СТМ-30);

- Пульт контроля (для контроля режимов работы составных частей системы).

Количество составных частей СКАПО:

1. ПЭВМ или БСУ - 1 шт.

2. БРС и БР (в сумме) - 64 шт.

3. Датчики - 512 шт.

4. БМС, АИ, КР и ПК - не нормируется.

Система СКАПО имеет три варианта построения

- система с шинной архитектурой (с управлением от ПЭВМ)

- система с шинной архитектурой (с управлением от БСУ);

- система с последовательной передачей данных.

Учитывая многообразие задач решаемой системой СКАПО и условия ее эксплуатации, выбор конфигурации и конструктива системы необходимо осуществлять путем заполнения опросного листа.

Достоинства и отличительные особенности СКАПО с шинной архитектурой:

Структура системы позволяет заменить практически весь ассортимент существующих на производстве стационарных газоаналитических приборов и контролировать до 512 потенциально опасных точек.

Широкий спектр контролируемых газов обеспечивается возможностью комплектования системы датчиками с различными принципами действия, в том числе оптико-абсорбционными и термомагнитным.

Инфракрасная технология измерения применяется в экстремальных условиях и позволяет использовать датчик ДАК даже в зонах, где типичные отравители катализа нарушают нормальную работу термохимических сенсоров.

Все датчики собственного изготовления и имеют единый конструктив, что позволяет значительно упростить монтаж и эксплуатацию системы.

Возможность архивирования информации о состоянии объектов и имевших место аварийных ситуациях позволяет контролировать и протоколировать состояние загазованности.

По отдельному заказу возможно комплектование системы сиренами, световым табло, кнопками квитирования, а также блоками местной сигнализации (БМС) позволяющими контролировать (световая и звуковая сигнализация) факт превышения загазованности не только в операторной, но и на объекте в месте установки датчика.

Блоки реле позволяют управлять мощными исполнительными устройствами (аварийная вентиляция, сирены для оповещения персонала и населения и т. д.) с целью предотвращения или ликвидации аварийных ситуаций.

Возможность создания разветвленной системы сбора информации с произвольной конфигурацией топологии системы данных.

Возможность штатного подключения кнопок квитирования к БРС.

Возможность подключения БР в любом месте информационной сети, программирование срабатывания контактов реле от любого датчика или группы датчиков, по любому установленному оператором уровню (три и более порогов срабатывания).

Возможность управления работой БР (включение - выключение реле) с клавиатуры центральной ПЭВМ.

Основываясь на многолетнем опыте в разработке и внедрении систем газового мониторинга, ФГУП СПО “Аналитприбор” осуществляет проектные работы по использованию нашего оборудования непосредственно на опасных производственных объектах с учетом конкретных условий, а также ввод систем в эксплуатацию.

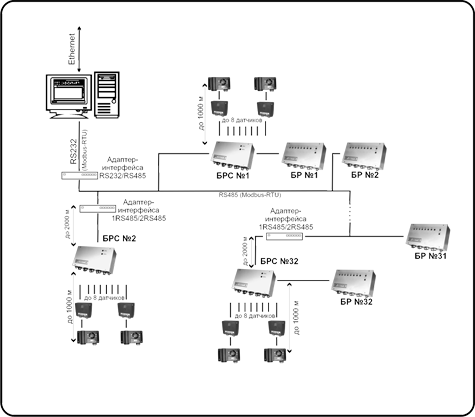

Функциональная схема системы СКАПО с шинной архитектурой с управлением от ПЭВМ.

В состав системы могут входить только следующие составные части:

- БРС (ИБЯЛ.411111.036-01, -02, -03, -04);

- БР (ИБЯЛ.423142.009);

- датчики: ДАХ-М-01, ДАХ-М-03, ДАХ-М-05, ДАТ-М-01, ДАТ-М-03,ДАТ-М-05, СТМ-30-10…СТМ-30-16, ДАМ (ИБЯЛ.407111.002-03…-49), ДАК (ИБЯЛ.418414.071, -01…-08, -13...-16);

- АИ (ИБЯЛ.426441.006);

- БМС (ИБЯЛ.411531.005, -01...-16).

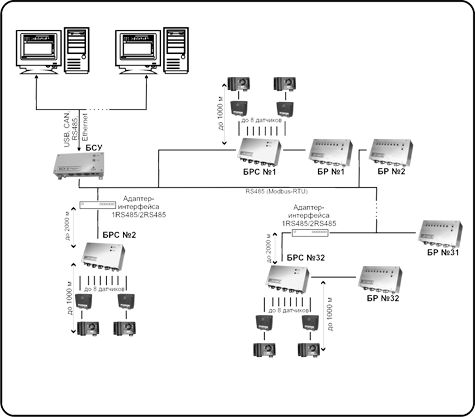

Функциональная схема системы СКАПО с шинной архитектурой с управлением от БСУ.

В состав системы могут входить только следующие составные части:

- БСУ (ИБЯЛ.411111.044);

- БРС (ИБЯЛ.411111.036-01, -02, -03, -04);

- БР (ИБЯЛ.423142.009);

- датчики: ДАХ-М-01, ДАХ-М-03, ДАХ-М-05, ДАТ-М-01, ДАТ-М-03,ДАТ-М-05, СТМ-30-10…СТМ-30-16, ДАМ (ИБЯЛ.407111.002-03…-49), ДАК (ИБЯЛ.418414.071, -01…-08, -13...-16);

- АИ (ИБЯЛ.426441.006);

- БМС (ИБЯЛ.411531.005, -01...-16).

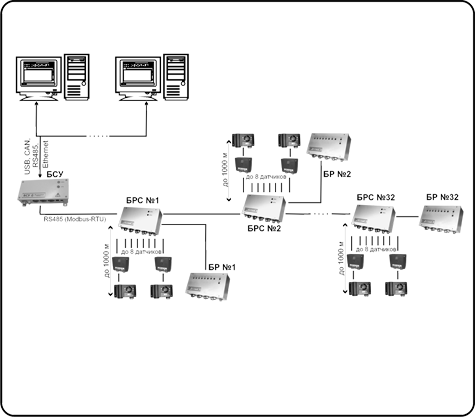

Функциональная схема системы СКАПО с последовательной передачей данных с управлением от БСУ.

В состав системы могут входить только следующие составные части:

- БСУ (ИБЯЛ.411111.044);

- БРС (ИБЯЛ.411111.036);

- БР (ИБЯЛ.423142.004);

- датчики: ДАХ-М-04, ДАТ-М-04, ДАМ (ИБЯЛ.407111.002, -01, -02), ДАК (ИБЯЛ.418414.071, -01 … -08 – по отдельному заказу);

- АИ (ИБЯЛ.426441.006);

- БМС (ИБЯЛ.411531.005, -01...-16).
