СГГ-20Микро / Переносной сигнализатор горючих газов

СГГ-20Микро / Переносной сигнализатор горючих газов.


Назначение:

Сигнализатор горючих газов СГГ-20Микро – это малогабаритный индивидуальный прибор (модернезированная версия сигнализатора СГГ-20) непрерывного действия, предназначенный для обеспечения безопасности персонала от риска воздействия взрывоопасных концентраций многокомпонентных смесей горючих газов и паров, в том числе - метана, в воздухе производственных, административных, жилых помещений и открытых пространств, а также объектов речного и морского транспорта.

Обеспечивает измерение довзрывоопасной концентрации (ДВК) многокомпонентных смесей горючих газов и паров (все СГГ-20Микро, кроме модификаций с литерой М, проградуированы в % НКПР) и/или метана (модификации с литерой М – проградуированы в % об.) и выдачу предупредительной сигнализации при превышении установленных пороговых значений. Работает в режиме течеискателя.

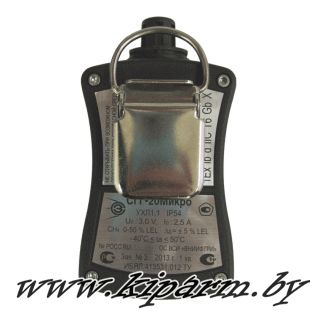

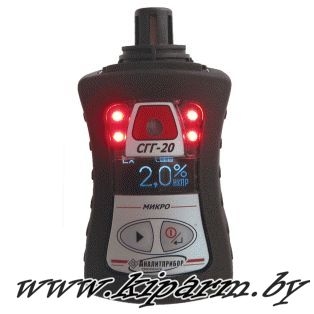

СГГ-20Микро переносной сигнализатор горючих газов фото СГГ-20Микро переносной сигнализатор горючих газов вид сзади

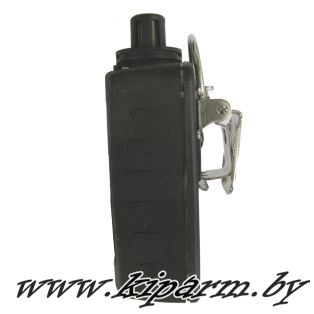

СГГ-20Микро переносной сигнализатор горючих газов вид сбока

Область применения:

-      на предприятиях и в процессах добычи, переработки, транспортировки и хранения природного газа, нефти и нефтепродуктов;

-      на промышленных предприятиях (производство лаков и красок, окрасочные участки, склады спиртов, канализационные колодцы, котельные), в том числе при проведении сварочных работ вблизи емкостей с легковоспламеняющимися жидкостями;

-      на объектах речного и морского транспорта, портах, танкерах и судах различного назначения;

-      на водородных производствах и кислородных станциях (в баллонах).

Тип газоанализатора - индивидуальный.
Способ забора пробы - диффузионный.
Принцип действия – термохимический.

Модификации:

- СГГ-20Микро-02Г – откалиброван по гексану (С6Н14) и предназначен для измерения ДВК паров нефтепродуктов (бензина, дизельного топлива и т.п.);
- СГГ-20Микро-03К – предназначен для измерения содержания горючих газов и паров в смесях с воздухом (или кислородом), содержащихся в баллонах под давлениям;
- СГГ-20Микро-04 – совмещает функции сигнализатора ДВК горючих газов и паров и течеискателя. Может применяться для обнаружения мест утечек горючих из газопроводов, арматуры и технического оборудования.


Перечень производимых модификации:

Наименование

модификации

Поверочный

компонент

Тип

датчика

Контролируемые

вещества

Единица

измерения

Длина

кабеля,

м

Дополнительные

функции

СГГ-20Микро



метан (СН4)

встроенный

см. приложение

% НКПР

нет



нет

СГГ-20Микро-М









выносной

метан (СН4)

об.доля %

СГГ-20Микро-01

см. приложение

% НКПР

1,5

СГГ-20Микро-01М

метан (СН4)

об.доля %

СГГ-20Микро-02

см. приложение

% НКПР

от 2 до 10

СГГ-20Микро-02Г

гексан (С6Н14)

СГГ-20Микро-02М

метан (СН4)

метан (СН4)

об.доля %

СГГ-20Микро-03К

см. приложение

% НКПР

1,0

контроль баллонов

СГГ-20Микро-04

встроенный

нет

режим течеискателя

Все модификации СГГ-20Микро соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Российского Речного Регистра (РРР). При заказе прибора с сертификатом РМРС и/или РРР необходимо указать в конце наименования прибора литеру «Р» и вид необходимого сертификата.

Особенности:

- малый вес – от 0,2 кг;
- малые габаритные размеры: длина – 55 мм, высота – от 105 мм, ширина – 50 мм;
- простота и надежность конструкции;
- прочный корпус с приятной на ощупь и непроскальзывающей прорезиненной поверхностью;
- яркая высококонтрастная индикация измеренной концентрации газа на лицевом ЖКИ дисплее;
- энергонезависимая память. Архив результатов измерений содержит данные за 30 суток, записанные с интервалом в 1 минуту;
- обмен данными с ПЭВМ по интерфейсу USB;
- яркая световая и мощная звуковая сигнализация, создающая звуковое давление не менее 70 дБ на расстоянии 0,3 м от прибора;
- маркировка взрывозащиты – 1ExibdIICT6Gb X;
- степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды – IP54;
- широкий диапазон рабочих температур – от минус 40 до плюс 50 оС;
- межкалибровочный интервал – 12 месяцев;
- межповерочный интервал – 1 год;
- период непрерывной работы газоанализатора без подзарядки – не менее 14 часов в нормальных условиях (10 часов при температуре минус 40 оС);
- срок службы термохимического датчика – не менее 5 лет при работе на атмосферном воздухе;
- невысокая стоимость эксплуатации и простота обслуживания;
- гарантийный срок эксплуатации с даты отгрузки потребителю составляет:
для приборов СГГ-20Микро всех модификаций – 18 мес.; - для применяемого в приборах ТХД – 12 мес.

Технические характеристики:

Наименование

Значение

Примечание

Диапазон измерений / диапазон показаний:

- для СГГ-20Микро и модификаций -01, -02, -02Г, -03К , -04, % НКПР

- для модификаций -М, -01М, -02М, об. доля %

0 - 50,0 / 0 - 60,0
0- 2,50 / 0 - 3,00

метан (СН4)

Пределы допускаемой основной абсолютной погрешности:

- для СГГ-20Микро и модификаций -01, -02, -03К , -04, % НКПР

- для модификации -02Г, % НКПР

- для модификаций -М, -01М, -02М, об. доля %

± 5,0
± 7,5
 ± 0,25



Пороги срабатывания, установленные при выпуске из производства:

- для СГГ-20Микро и модификаций -01, -02, -03К , -04, % НКПР

- для модификации -02Г, % НКПР

- для модификаций -М, -01М, -02М, об. доля %

7,0 / 12,0
- / 12,0
0,50 / 1,00

даны в формате

ПОРОГ 1/ПОРОГ 2
знак «-» - отсутствие порога пороги – регулируемые



Время срабатывания сигнализации, с, не более

15 (20)

(для СГГ-20Микро-02Г)

Уровень звукового давления по оси акустического излучателя, дБ, не менее:

70

на расстоянии 0,3 м

Маркировка взрывозащиты

1EXibdIICT6Gb X



Диапазон рабочих температур, оС:

от - 40 до +50



Степень защиты по ГОСТ 14254-96

IP 54



Диапазон относительной влажности окружающей среды при 35 оС, %

от 30 до 95

без конденсации влаги

Время непрерывный работы сигнализаторов, ч, не менее:
- при температуре окружающей среды 20±5 / минус 40 оС

14 / 10



Габаритные размеры (длина х ширина х высота), мм, не более:

55 x 50 x 105 (125)

данные без скобок для

СГГ-20Микро, -М и -04

Масса, кг, не более:

0,2 (0,3)

Прибор оснащен энергонезависимой памятью. Архив результатов измерений содержит данные за 30 последних суток, записанные с интервалом в одну минут. Связь с ПЭВМ осуществляется по USB кабелю.

Комплект поставки:

Сигнализатор СГГ-20Микро, зарядное устройство (в составе комплекта ЗИП), ЗИП согласно модификации прибора.

Поставляются по отдельному заказу:

Требуются для постоянной работы с сигнализатором:

- мех резиновый ИБЯЛ.302646.001 (для обеспечения принудительной подачи пробы во время эксплуатации);
- газозаборник ИБЯЛ.418311.043 (для контролирования среды в труднодоступных местах);
- пробозаборник ИБЯЛ.418311.033 (для обеспечения отборы пробы из труднодоступных мест);
- пробозаборник ИБЯЛ.418311.050 (для обеспечения отборы пробы из мест, где возможно присутствие воды);
- диск с сервисным программным обеспечением ИБЯЛ.431212.317 (для обработки результатов измерений на компьютере).

Требуются для осуществления корректировки показаний сигнализатора:

- баллоны с ГСО-ПГС; вентиль точной регулировки ИБЯЛ.306577.002; индикатор расхода ИБЯЛ.418622.003-01.

Требуются для ремонтно-эксплуатационных нужд:

- датчик ИБЯЛ.413226.051;
- блок аккумуляторный ИБЯЛ.563511.004;
- устройство зарядное в упаковке ИБЯЛ.413955.012.

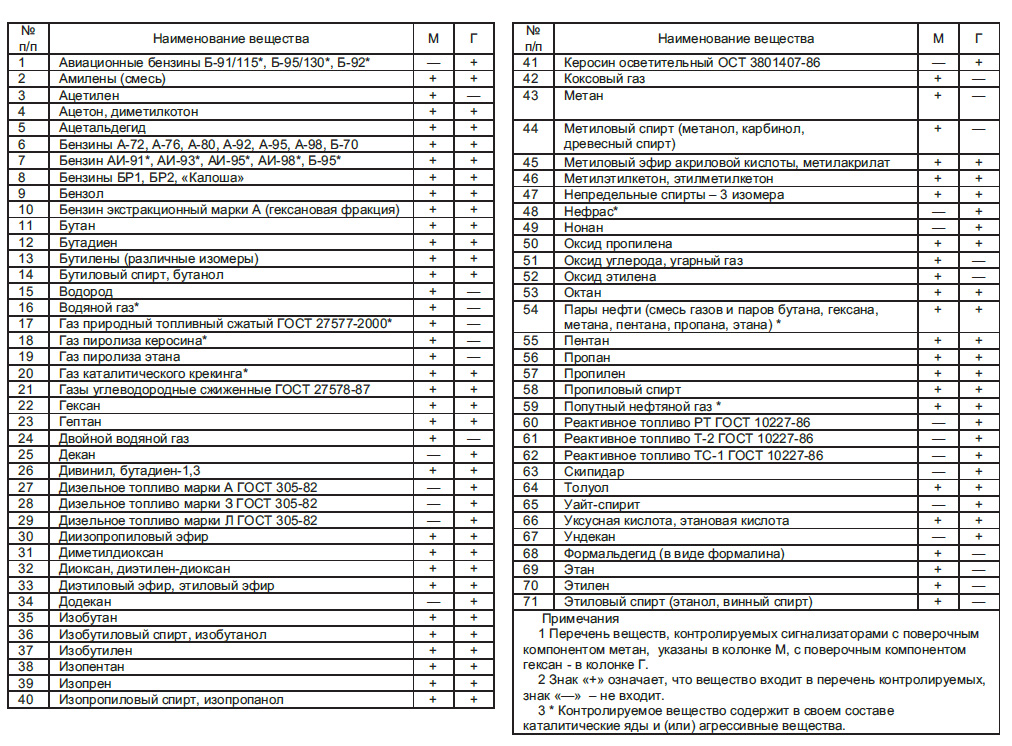

Перечень горючих веществ, образующих газо- и паро-воздушные смеси, контролируемые сигнализатором:

Перечень горючих веществ, образующих газо- и паро-воздушные смеси, контролируемые сигнализатором СГГ-20Микро


Сроки поставки: наличие уточняйте
