СЕНСОР-М / Датчики давления микропроцессорные многопредельные

СЕНСОР-М / Датчики давления микропроцессорные многопредельные.


Назначение:

Датчики Сенсор-М предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами и обеспечивают непрерывное преобразование избыточного давления и разности жидких и газообразных сред (в т.ч. уровня жидкости), вакуумметрического давления неагрессивных к материалам контактирующих изделий (Таблица 2), в унифицированный электрический сигнал.
Датчики предназначены для работы со вторичной индикационной, регистрирующей и регулирующей аппаратурой и другими устройствами автоматики систем контроля и управления давлением.

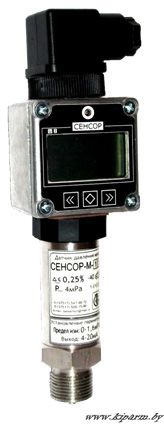

Датчики имеют исполнения со съемным (исполнение И) и встроенным (исполнение И1) индикатором выходного сигнала по заказу потребителя. Точность измерения индикатора не нормируется.
В датчиках может быть программно выбран один из четырех пределов измерения в пределах модели и группы пределов измерения (Таблица 1) и выходной сигнал из ряда 4-20 мА, 0-5 мА, 5-0мА, 0-10 В, 10-0 В по ГОСТ 26.011-80. Для датчиков без индикатора выходной сигнал только 4-20 мА. Программирование датчиков возможно с клавиатуры индикатора или на персональном компьютере через USB-адаптер.
Датчики устойчивы к температуре окружающего воздуха в зависимости от климатического исполнения по ГОСТ 15150-69 :
У2* - от -30˚С до +80˚С ; УХЛ3.1* - от 5 до 50˚С.
По степени защищенности от воздействия пыли и воды датчики соответствуют исполнению IP54 по ГОСТ 14254-80.
Датчики без индикатора могут иметь исполнение по взрывозащите «искробезопасная электрическая цепь уровня «ib», маркировка взрывозащиты 1ЕхibIICT6 Х (далее по тексту исполнение Ех).
При заказе датчика должно быть указано условное обозначение:

Схема составления условного обозначения датчика:

СЕНСОР-М. Карта заказа

Технические характеристики:

Конструктивные модели, пределы измерений, класс точности, допустимая перегрузка и масса датчиков указаны в таблице 1.

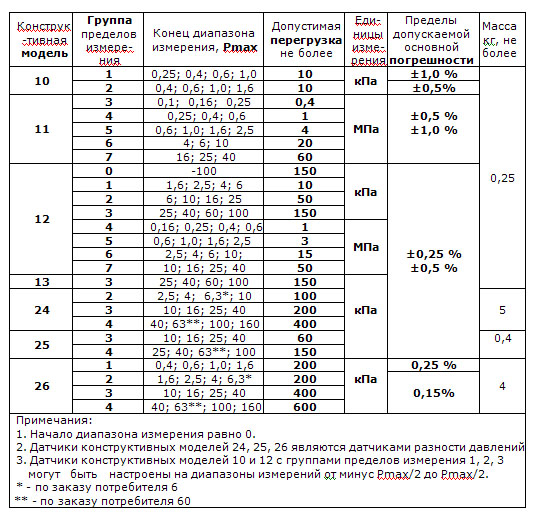

МОДЕЛЬНЫЙ РЯД                                                           ТАБЛИЦА 1

Таблица 1

 КОНСТРУКЦИОННЫЕ МАТЕРИАЛЫ                       ТАБЛИЦА 2

Таблица 2

Зависимость между измеряемым давлением и значением выходного сигнала должна быть строго линейна. Диапазон изменения выходного сигнала выбирается программно из ряда 0..5 мА, 5..0 мА, 4..20 мА, 0..10 В, 10..0 В в соответствии с ГОСТ 26.011-80. Для датчиков без индикатора только 4..20 мА.
Питание датчиков от источника постоянного тока напряжением от Umin до 36 В. Для датчиков с выходным сигналом 4-20 мА без индикатора Umin= 7,5+20*Rн, 4-20 мА с индикатором Umin= 13+20*Rн, где Rн- сопротивление нагрузки, кОм. Для датчиков с другими вых. сигналами Umin= 17 В. Питание датчиков взрывозащищенного исполнения (Ех) от барьера искрозащиты ИСКРА-АТ.01 ТУ 4217-002-46526536-04 или барь-еров других типов, имеющих вид взрывозащиты «искробезопасная электри-ческая цепь уровня ia или ib» с параметрами внешних искробезопасных цепей : U0≤30 В, I0≤100 мА, С0≤0,08 мкФ, L0≤3,2 мН для подгруппы взрывозащищенного электрооборудования IIС по ГОСТ 30852.10-2002.
Схемы внешних электрических соединений датчиков в приложении Б.
Сопротивление нагрузки датчиков (с учетом линии связи) должно быть в пределах:
-не более 2,0 кОм - для датчиков с выходным сигналом 0-5 мА, 5-0 мА;
-не менее 2,0 кОм - для датчиков с выходным сигналом 0-10, 10-0 В;
-не более Rн=(Uпит-12)/20; кОм- для датчиков с вых. сигналом 4-20мА.
Потребляемая мощность датчиков не более 1,3 ВА.
Защита от перемены полярности и короткого замыкания обеспечена во всех модификациях.
Основная погрешность в процентах от диапазона изменения выход-ного сигнала не более значений в таблице 1, выбранных при заказе(п.2.8).
Степень защиты IP54 по ГОСТ 14254-80.
Устойчивость к механическим воздействиям:
- исполнение N4 – для 0,4 ≤Pmax≤ 60 МПа (таблица 1)
- исполнениe N3 – для других по ГОСТ 12997-84.
Допустимые направления вибрации в приложении 1. Дополнительная погрешность от вибрации не более ±0,4 % от диапазона изменения выходного сигнала.
Устойчивость к воздействию температуры окружающего воздуха соответственно климатическому исполнению по ГОСТ 15150-69.
УХЛ3.1* - от 5 до 50˚С;
У2* - от -30˚С до +80˚С .
Дополнительная погрешность, вызванная изменением температуры окружающего воздуха не более 0,1% на 10˚С.
Устойчивость к воздействию относительной влажности воздуха до 95% при +35˚С и более высоких температур без конденсации влаги.
Датчики выдерживают давление перегрузки по таблице 1.
Датчики разности давлений (модели 24, 25, 26) выдерживают воздействие рабочим избыточным давлением до 10 МПа, поданным одновременно в плюсовую и минусовую камеру.
Средняя наработка на отказ не менее 100000ч.

Позиции:
СЕНСОР-М-101 /низкие давления газов 250Па ... 1,6кПа/
СЕНСОР-М-102 /низкие давления газов 250Па ... 1,6кПа/
СЕНСОР-М-113 /бюджетный вариант, керамика Al2O3, давления 100кПа…40МПа/
СЕНСОР-М-114 /бюджетный вариант, керамика Al2O3, давления 100кПа…40МПа/
СЕНСОР-М-115 /бюджетный вариант, керамика Al2O3, давления 100кПа…40МПа/
СЕНСОР-М-116 /бюджетный вариант, керамика Al2O3, давления 100кПа…40МПа/
СЕНСОР-М-117 /бюджетный вариант, керамика Al2O3, давления 100кПа…40МПа/
СЕНСОР-М-120 /пьезорезистивный, вакуум -100кПа/
СЕНСОР-М-121 /пьезо-, мет. Мембрана, давление 1,6кПа…25кПа/
СЕНСОР-М-122 /пьезо-, мет. Мембрана, давление 1,6кПа…25кПа/
СЕНСОР-М-123 /пьезо-, мет. Мембрана, давление 100кПа…10МПа/
СЕНСОР-М-124 /пьезо-, мет. Мембрана, давление 100кПа…10МПа/
СЕНСОР-М-125 /пьезо-, мет. Мембрана, давление 100кПа…10МПа/
СЕНСОР-М-126 /пьезо-, мет. Мембрана, давление 100кПа…10МПа/
СЕНСОР-М-127 /пьезо-, мет. Мембрана, давление 10МПа…40МПа/
СЕНСОР-М-133 /пьезо-, торцевая нерж мембрана 25кПа..100кПа/
СЕНСОР-М-242 /разность давлений, тензорез- ,2,5кПа..160кПа/
СЕНСОР-М-243 /разность давлений, тензорез- ,2,5кПа..160кПа/
СЕНСОР-М-244 /разность давлений, тензорез- ,2,5кПа..160кПа/
СЕНСОР-М-252 /разность давлений, пьезорез- 10кПа..100кПа/
СЕНСОР-М-253 /разность давлений, пьезорез- 10кПа..100кПа/
СЕНСОР-М-254 /разность давлений, пьезорез- 10кПа..100кПа/

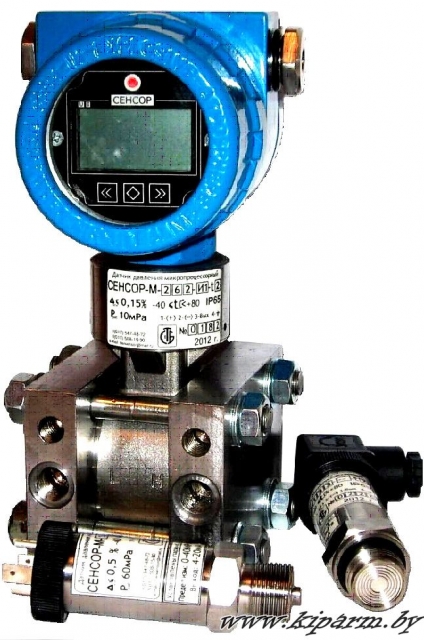

СЕНСОР-М-261 /разность давлений, емкостной 400Па..160кПа/
СЕНСОР-М-262 /разность давлений, емкостной 400Па..160кПа/
СЕНСОР-М-263 /разность давлений, емкостной 400Па..160кПа/
СЕНСОР-М-264 /разность давлений, емкостной 400Па..160кПа/
СЕНСОР-И     /съемный Индикатор/
СЕНСОР-И1    /встроенный Индикатор/
СЕНСОР-USB   /USB-адаптер/
К41          /монтажный комплект (кронштейн, нипеля, овальные фланцы, скоба, болты, гайки, шайбы, уплотнения) к моделям               Сенсор-М 242..244 , 261…264/
К42          /монтажный комплект с Вент. Блоком 2-х вент. (К41+ Вент. Блок 2В4.463.027)/
К43          /монтажный комплект с Клапанным Блоком 3-х вент. (К41+ Клапанный Блок БКН-3 ЦТКА.306 261.001)/


СЕНСОР-М, Сенсор, Датчик давления, датчик микропроцессорный, датчик многопредельный, Беларусь, РБ, Минск, Республика Беларусь, цена, прайс, продажа, купить, датчик производства РБ, преобразователь давления 4-20мА. поставка Контрольно-измерительных приборов и автоматики на территории РБ, КИПиА в РБ.

Сроки поставки: в наличии
