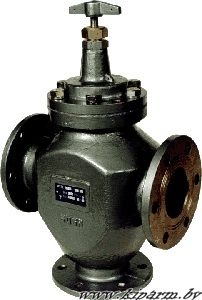

РТП-М / Регулятор температуры прямого действия недистанционный.
Назначение:
Регулятор прямого действия недистанционный РТП предназначен для систем автоматического регулирования температуры охлаждающей жидкости, смазочного масла двигателей внутреннего сгорания.
Область применения терморегуляторов РТП-М - стационарные, судовые, тепловозные и промышленные дизели, газовые двигатели, газомотокопрессоры.Термочувствительным элементом в регуляторе являются датчики температуры с твёрдым наполнителем типа ТДМ. Материал корпуса БрОЗЦ7С5Н1.
По заказу регуляторы РТП-65-1М могут изготавливаться с корпусными деталями из алюминия.
Технические параметры прибора:
|
Наименование
|
Значения
|
|
Диаметр условного прохода, мм
|
65; 80; 100; 125; 150
|
|
Значения фиксированной настройки, °C
|
35; 45; 50; 55; 60; 65; 70; 75; 80; 85; 90; 95
|
|
Условное давление регулируемой среды, МПа
|
1,0
|
|
Зона пропорциональности, °C, не более
|
10
|
|
Зона нечувствительности, °C, не более
|
3
|
|
Постоянная времени, с, не более
|
100
|
|
Масса, кг, не более, соответственно
|
33; 42; 50; 75; 100
|
Присоединительные размеры фланцев по ГОСТ 1536-76
Материал корпуса БрО3Ц7С5Н1.
Коды исполнений:
|
Обозначение
|
Обозначение ТУ
|
Код ОКП для исполнений
|
|
Обыкновенное
|
Экспортное
|
Тропическое
|
|
РТП-65-1М
|
25.02.092101-78
|
42 1881 0732
|
42 1881 1412
|
42 1881 1512
|
|
РТП-80-М
|
25.02.092168-80
|
42 1881 0745
|
42 1881 1425
|
42 1881 1525
|
|
РТП-100-М
|
42 1881 0756
|
42 1881 1436
|
42 1881 1536
|
|
РТП-125-М
|
42 1881 0767
|
42 1881 1447
|
42 1881 1547
|
|
РТП-150-М
|
42 1881 0778
|
42 1881 1458
|
42 1881 1558
|
Габаритные размеры упаковки и масса
|
Модель
|
Масса, кг
|
Габаритные размеры, мм.
|
|
прибора
|
в упаковке
|
L
|
B
|
H
|
|
РТП-65-1М
|
33
|
38,3
|
538
|
317
|
222
|
|
РТП-80М
|
42
|
49,4
|
602
|
412
|
269
|
|
РТП-100М
|
50
|
57,4
|
|
РТП-125М
|
75
|
93,5
|
659
|
322
|
|
РТП-150М
|
100
|
116,2
|
716
|
482
|
352
|
Пример записи при заказе терморегулятора РТП-65-1М с значением фиксированной настройки 75°С, с корпусом из бронзы: "Терморегулятор РТП-65-75-1М с корпусом из бронзы ТУ 25-02.092101-78".
Пример записи обозначения датчика исполнения 7 с температурой фиксированной настройки 65°С при его заказе: "Датчик температуры ТД7М-65 ТУ 25-7617.0001-91"
Сроки поставки: под заказ (15-30 дней)
◄
