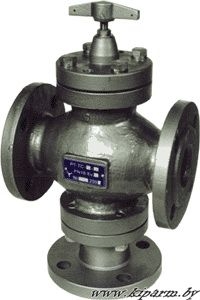

РТ-ТС / Регулятор температуры прямого действия для автоматического регулирования в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок.
Назначение:
РТ-ТС предназначен для автоматического регулирования температуры в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок. Типовое применение: открытые системы горячего водоснабжения и отопления, охладители двигателей газомотокомпрессоров, теплообменников.
Терморегуляторы относятся к регулирующим устройствам прямого действия, не требующим для своей работы постороннего источника энергии. Принцип действия основан на перемещении клапана в зависимости от изменения объёма наполнителя термочувствительного элемента датчика температуры ТД6М.
Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л (25Л, 30Л, 35Л, 40Л, 45Л), нержавеющей стали 12Х18Н10Т.
Автоматическое поддержание заданной температуры производится по способу перепуска. Соотношение количества регулируемой среды в каналах "В" и "С" определяется температурой.
При повышении температуры регулируемой среды клапан перемещается термочувствительным элементом, при этом расход в канале "С" увеличивается, а в канале "В" уменьшается. Соотношение расходов изменяется до тех пор, пока регулируемая температура не примет заданного значения.
При понижении температуры, восстановление заданного температурного режима происходит под действием пружины возврата, перемещающей клапан в положение, при котором расход в канале "С" - уменьшается, в "В" - увеличивается.
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра условного прохода, ответными приварными стальными фланцами, корпусные детали можно изготовить из стали 25 или 12Х18Н10Т.
Примеры использования регулятора РТ-ТС:

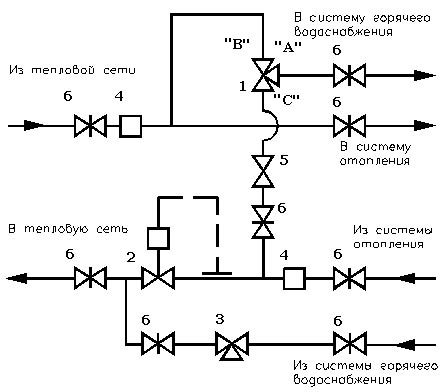

Открытая система водоснабжения на схемах обозначены:
A. - выход смешанной воды;
B. - вход горячей воды;
C. - вход обратной воды.
1. - терморегулятор РТ-ТС
2. - регулятор давления РД
3. - терморегулятор РТЦГВ или ТРК
4. -фильтры ФФС или ФФМ
5. -обратный клапан
6. -задвижки
СТАРТ систем охлаждения и смазки двигателей

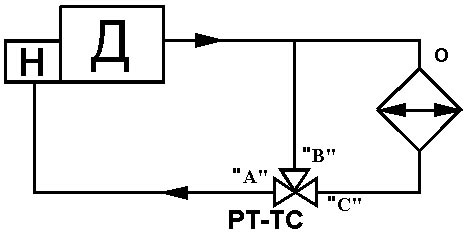

а) С разделением потока

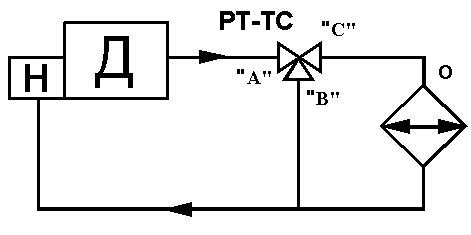

б) Со смешиванием потока
Д - Двигатель
Н - Насос
Т - Терморегулятор РТ-ТС
О – Охладитель
A. - выход смешанной воды
B. - вход горячей воды
C. - вход обратной воды
1. - прокладка
2. - пружина
3. - клапан
4. - корпус
5. - упор
6. - гильза
7. - датчик ТД6М
8. - шток
9. - крепежные болты
10. крышка
Технические характеристики РТ-ТС:
|
Наименование
|
Значения
|
|
Температура фиксированной настройки, ±2 °C
|
55,60,65,70,75,80,85
|
|
Зона пропорциональности, °C не более
|
10
|
|
Зона нечувствительности, °C не более
|
3
|
|
Постоянная времени, с не более
|
100
|
|
Диаметр условного прохода, мм
|
25, 40, 50, 80
|
|
Условная пропускная способность, Кv, м³/ч
|
6,3; 12,5; 25; 60
|
|
Условное давление, МПа
|
1
|
|
Относительная протечка, % от Kv:
|
|
|
- по каналу С не более
|
1
|
|
- по каналу В не более
|
2,5
|
|
Присоединение фланцевое по ГОСТ 12815-80
|
Регуляторы изготавливаются по СНИЦ 423.117.020 ТУ-99.
Пример заказа:
Пример обозначения регулятора температуры смесительного с условным проходом 25мм, величиной фиксированной настройки 60°С при его записи или заказе:
РТ-ТС-25-60 СНИЦ 423.117.020-99
Габаритные и присоединительные размеры:
|
Обозначение
|
Dy, мм
|
D, мм
|
D1, мм
|
D2, мм
|
L, мм
|
H, мм
|
H1, мм
|
Масса, кг
|
|
СНИЦ423.117.020
|
25
|
68
|
85
|
115
|
160
|
292
|
168
|
9,28
|
|
01
|
40
|
88
|
110
|
145
|
200
|
325
|
175
|
12,4
|
|
02
|
50
|
102
|
125
|
160
|
230
|
425
|
245
|
22,9
|
|
03
|
80
|
128
|
150
|
185
|
310
|
470
|
260
|
47,4
|
Габаритные размеры упаковки и масса РТ-ТС:
|
Модель
|
Масса, кг
|
Габаритные размеры, мм.
|
|
прибора
|
в упаковке
|
L
|
B
|
H
|
|
РТ-ТС-25
|
9,28
|
14,18
|
416
|
206
|
238
|
|
РТ-ТС-40
|
12,4
|
18,32
|
456
|
246
|
278
|
|
РТ-ТС-50
|
22,9
|
30,08
|
546
|
276
|
308
|
|
РТ-ТС-80
|
47,4
|
56,5
|
596
|
356
|
388
|
Сроки поставки: под заказ (15-30 дней)
◄
