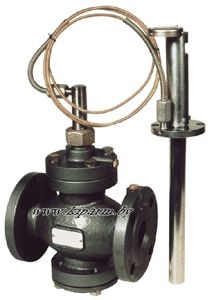

РТ-ДО, РТ-ДЗ / Регулятор температуры прямого действия

РТ-ДО, РТ-ДЗ / Регулятор температуры прямого действия.




 купить РТ-ДО-15 в беларусии, РТ-ДЗ-15 купить в минске, РТ-ДО-25 цена, РТ-ДЗ-25 продажа, РТ-ДО-40, РТ-ДЗ-40, РТ-ДО-50, РТ-ДЗ-50, РТ-ДО-80, РТ-ДЗ-80. Регуляторы температуры прямого действия купить. Продажа в Республике Беларусь (РБ) РТ-ДО, цена РТДО в г. Минске
Описание прибора:

Регулятор температуры прямого действия типа РТ-ДО (нормально открытый) и РТ-ДЗ (нормально закрытый) предназначен для автоматического поддержания температуры регулируемой среды путем изменения расхода пара, жидких и газообразных сред, неагрессивных к материалам регулятора (корпус СЧ-15, седло 40Х13 или БрОЗЦ7С5Н1, клапан 20Х13, шток и термобаллон термосистемы 12Х18Н10Т ).
Регулятор РТ-ДО - с двухходовым нормально открытым регулирующим органом;
Регулятор РТ-ДЗ - с двухходовым нормально закрытым регулирующим органом.
Также по спецзаказу прибор может комплектоваться фильтром соответствующего диаметра условного прохода, ответными приварными стальными фланцами, возможно исполнение корпусных деталей из стали 25 или 12Х18Н10Т.
Область применения регуляторов:
- для систем центрального отопления;
- охладителей двигателей, конденсаторов и очистных станций;
- парогенераторов, печей, теплообменников, бойлеров, цистерн;
- обезжиривающих установок и гальванических сушильных шкафов;
- сушильных помещений и теплиц;
- трубопроводных магистралей.


Технические параметры прибора:

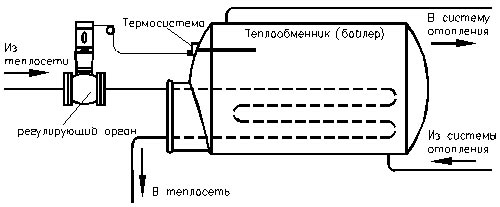

Схема установки регулятора РТ-ДО в системах отопления:
Схема установкирегулятора температуры прямого действия РТ-ДО

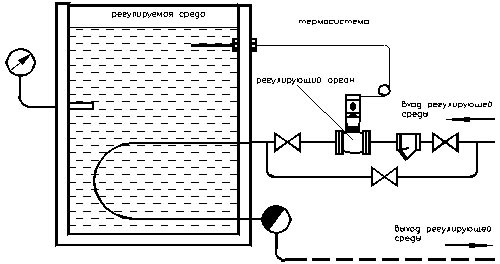

Схема включения регулятора РТ-ДО в системах автоматического поддержания температуры промышленных установок:
Схема включения регулятора температуры прямого действия РТДО в системах автоматического поддержания температуры промышленных установок

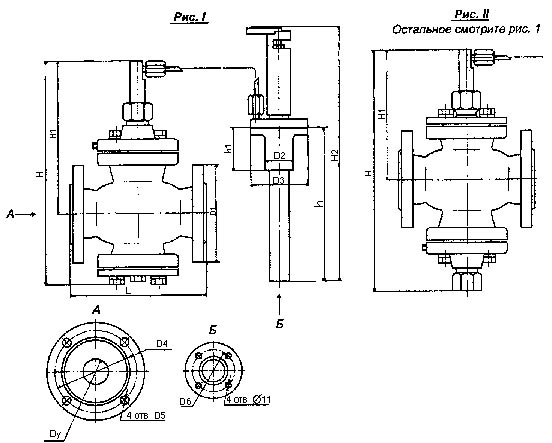

Габаритные и присоединительные размеры:
РТ-ДО, РТ-ДЗ. Габаритные и присоеденительные размеры

Обозначение

Рис.

D1

D2

D3

D4

D5

D6

H

H1

H2

h

h1

L1

размеры мм, не более

РТ-ДО-15

I

15

95

34

80

65

14

65

265

195

470

270

64

130±1,0

РТ-ДЗ-15

I

180

РТ-ДО-25

I

25

115

85

285

205

160±1,0

РТ-ДЗ-25

II

295

155

РТ-ДО-40

I

40

145

110

325

225

200±1,0

РТ-ДЗ-40

II

335

185

РТ-ДО-50

I

50

160

53

100

125

18

80

430

315

690

490

80

230±1,0

РТ-ДЗ-50

II

440

225

РТ-ДО-80

I

80

185

150

500

355

310±1,0

РТ-ДЗ-80

II

510

285


Характеристики

Значения

Диаметр условного прохода, мм

15

25

40

50

80

Диапазоны настройки регулируемой температуры, °C

0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180

Условная пропускная способность Кv, м3

2,5

6,3

16

25

60

Зона пропорциональности, °C

10

Зона нечувствительности, °C

1

Постоянная времени, с

100

Допустимая протечка в % от Кv, не более

0,1

Температура регулируемой среды, °C

от -15 до +225

Длина дистанционной связи, м

1,6; 2,5; 4; 6; 10

Условное давление, МПа

1,0

0,63

Давление регулируемой среды, МПа

1,6

Максимальный перепад давления на регулирующем органе, МПа

0,6

0,4

Масса регуляторов, кг

7

9,5

14,5

22

40

Погрешность установки по шкале настройки, °C

±3

Пример заказа:

Регулятор с нормально открытым регулирующим органом с условным проходом 15 мм, пределами настройки от 20 до 60°С, длиной капиллярной трубки 6 м: "Регулятор температуры прямого действия РТ-ДО-15-(20-60)-6";
Регулятор с нормально закрытым регулирующим органом с условным проходом 40 мм, пределами настройки от 40 до 80°С, длиной капиллярной трубки 4 м: "Регулятор температуры прямого действия РТ-ДЗ-40-(40-80)-4";

Габаритные размеры упаковки и масса РТ-ДО(ДЗ)

Модель

Кол-во в упаковке

Масса, кг

Габаритные размеры, мм.

прибора

в упаковке

L

B

H

РТ-ДО(ДЗ)-15

1

7

21

571

249

222

2

28

602

269

249

4

40

638

374

РТ-ДО(ДЗ)-25

1

9,5

21

571

249

222

2

28

602

269

249

4

40

638

374

РТ-ДО(ДЗ)-40

1

14,5

21

571

249

222

2

38

807

362

277

РТ-ДО(ДЗ)-50

1

22

33

282

242

РТ-ДО(ДЗ)-80

1

40

54

362

277



Сроки поставки: наличие уточняйте
