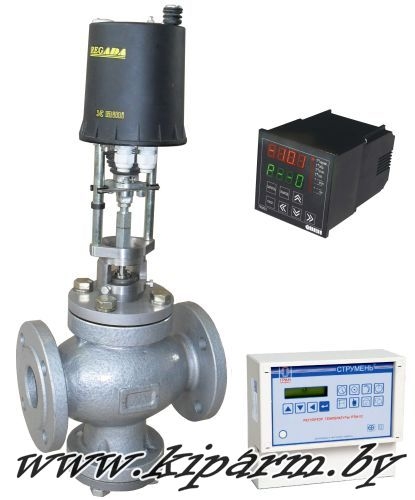

Регулятор РРТЭ-1 предназначен для контроля и регулирования температуры в контурах отопления и горячего водоснабжения. РРТЭ-1 состоит из микропроцессорного контроллера, клапанов регулирующих КР-1 и датчиков температуры. РРТЭ-1 поставляется в 2-х модификациях:
РРТЭ-1.1 – в качестве контроллера используется регулятор температуры РТМ-02.
РРТЭ-1.2 – в качестве контроллера используется регулятор температуры ТРМ32-Щ4.
РРТЭ-1.1 является оптимальным решением для регулирования температуры в системах отопления и ГВС производственных помещений и общественных зданий, а так же для одновременного регулирования температуры в системах отопления 2-х жилых зданий.
РРТЭ-1.2 является оптимальным решением для регулирования температуры в системах отопления и ГВС жилых зданий.
Функциональные возможности:
Автоматическое регулирование температуры в контуре отопления по температурному графику;
Автоматическое регулирование температуры в контуре отопления по температурному графику, с возможностью коррекции по температуре воздуха в отапливаемом помещении (только для РРТЭ-1.1);
Поддержание постоянной заданной температуры в контуре горячего водоснабжения (ГВС).
Защита системы отопления от превышения температуры обратной воды (только для РРТЭ-1.2).
Программное изменение температуры в отапливаемом помещении и температуры горячей воды по недельной и годовой программам (только для РРТЭ-1.1).
Переключение режимов «день/ночь» (только для РРТЭ-1.2).
Регистрация данных на ЭВМ по интерфейсу RS-232 (только для РРТЭ-1.1) или RS-485. (только для РРТЭ-1.2).
Каждый из контроллеров имеет два независимых ПИД-регулятора, позволяющих одновременно по индивидуальной программе регулировать температуру в 2-х контурах (например: отопления и ГВС).
Технические характеристики:
|
Контроллер(тип контроллера)
|
РТМ02(1)
|
ТРМ32(2)
|
|
Число контуров регулирования (подключаемых клапанов)
|
1 или 2
|
|
Количество подключаемых датчиков температуры
|
до 8 (по 4 на контур)
|
до 4
|
|
Тип датчика температуры
|
DS-1820
|
ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100
|
|
Тип подключения датчиков
|
«сухой контакт»
|
|
Длина линии связи с датчиком температуры, м
|
до 100
|
до 100
|
|
Диапазон измеряемых датчиком температур, °С
|
от -55 до +125
|
от -50 до +199,9
|
|
Установка режима "день/ночь"
|
-
|
+
|
|
Длительность программируемого температурного графика
|
1 неделя + задание праздничных выходных дней в течение года.
|
-
|
|
Электропитание
|
сеть переменного тока 220В, 50Гц
|
|
Мощность, потребляемая электронным блоком, не более
|
5 Вт
|
6 Вт
|
|
Габаритные размеры электронного блока, мм
|
не более 220х220х100
|
96х96х145
|
|
Масса электронного блока, не более
|
2 кг
|
1,2 кг
|
|
Срок службы, не менее
|
6 лет
|
10 лет
|
|
Тип клапана регулирующего
|
КР-1
|
|
Диаметр условного прохода клапана Dn, мм
|
25, 32, 40, 50, 80, 100, 125;150
|
|
Условная пропускная способность Kn, м³/ч
|
6,3; 10; 16; 25; 63; 100; 160; 250
|
|
Тип электропривода клапана
|
МЭПК; ST Regada
|
Подключаемые к контроллерам датчики контролируют следующие параметры: температуру воды в контуре отопления или ГВС (Т); температуру наружного воздуха (Н); температуру обратной воды, возвращаемой в теплоцентраль (О); температуру воздуха в помещении (В);
Примечание: Для ТРМ32 вместо датчика наружного воздуха. может быть подключен датчик температуры прямой воды, подаваемой из ТЭЦ.
Минимально необходимое количество датчиков температуры на один контур в зависимости от типа контура регулирования:
|
Типы контуров регулирования
|
Наименование датчиков температуры
|
|
Т
|
Н
|
О
|
В
|
|
1
|
Регулятор температуры горячей воды
|
+
|
|
|
|
|
2
|
Регулятор температуры теплоносителя по температурному графику
|
+
|
+
|
|
|
|
3
|
Регулятор температуры теплоносителя в прямом трубопроводе с коррекцией по температуре в помещении
|
|
|
|
+
|
|
4
|
Регулятор температуры теплоносителя по температурному графику в прямом трубопроводе с коррекцией по температуре воздуха в помещении
|
+
|
+
|
|
+
|
|
5
|
Регулятор температуры теплоносителя по температурному графику в обратном трубопроводе
|
|
+
|
+
|
|
|
6
|
Регулятор температуры теплоносителя по температурному графику с защитой от превышения температуры обратной воды
|
+
|
+
|
+
|
|
|
|
Для двухконтурной системы возможны комбинации различных типов контуров в зависимости от решаемых задач. Исключение составляет лишь РРТЭ-1.2 с ТРМ32, в котором второй контур реализован по типу 1.
|

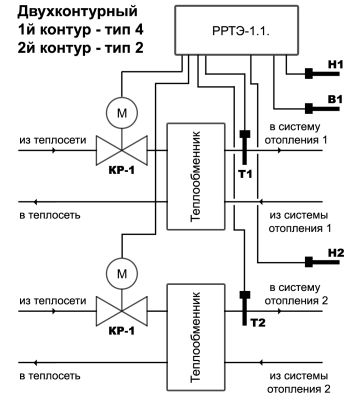

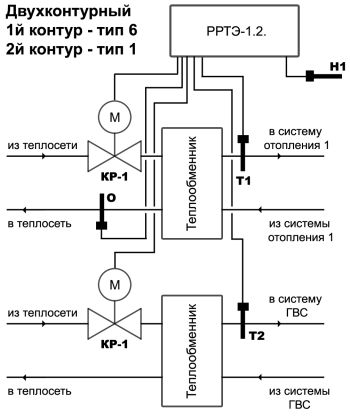

Примеры установки регулятора РРТЭ-1:
|
