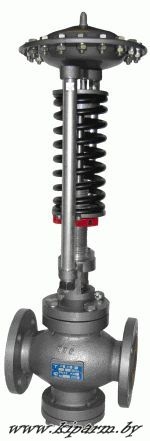

РР, РД / Регулятор расхода и давления прямого действия

РР, РД / Регулятор расхода и давления прямого действия.






РД-НО-25, РД-НЗ-25, РР-НО-25, РД-НО-32, РД-НЗ-32, РР-НО-32, РД-НО-40, РД-НЗ-40, РР-НО-40, РД-НО-50, РД-НЗ-50, РР-НО-50, РД-НО-80, РД-НЗ-80, РР-НО-80, РД-НО-100, РД-НЗ-100, РР-НО-100, РД-НО-150, РД-НЗ-150, РР-НО-150 цена прайс в РБ, Минск

Регуляторы давления РД-НО(РД-НЗ) и регуляторы расхода (перепада давления) РР, работающие без постороннего источника энергии, предназначены для   автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ 12997 для группы В4. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л (25Л, 30Л, 35Л, 40Л, 45Л), нержавеющей стали 12Х18Н10Т.

Материал клапана – 20Х13, стакана - бронза ОЗЦ7С5Н1.

Выпускаются по СНИЦ.423117.013ТУ.
Присоединительные размеры фланцев по ГОСТ 12815-80.

Варианты исполнения регуляторов давления: РД-НО – регулирование давления «после себя», РД-НЗ – регулирование давления «до себя» и исполнения РР-НО (регуляторы расхода)

Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле.

Регуляторы широко используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой.

Также по специальному заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.



Технические характеристики:

Диаметры условного прохода, мм

25

32

40

50

80

100

150

150

Диапазоны настройки регулируемого давления, МПа

0,04-0,16; 0,1-0,4; 0,16-0,63, 0,4-1,0

Условная пропускная способность, Кv, м³/ч

6,3

10

16,0

25,0

60,0

80

160

250

Условное давление, МПа

1,6

Зона пропорциональности

20% от верхнего предела настройки

30% от верхнего предела настройки (для диапазона 0,4-1,0)

Зона нечувствительности, °C, не более

4 % от верхнего предела настройки

Допустимая протечка в % от Кv, не более

0,4

Температура регулируемой среды, °C

от 0 до + 180

Масса регуляторов, кг, не более

23,5

26

28,5

34,5

56

58

140

140

Пример оформления заказа:

Пример записи при заказе регулятора давления с нормально открытым регулирующим клапаном, с условным проходом 50 мм, с пределами настройки (0,1 – 0,4) МПа: « ГСП. Регулятор давления прямого действия РД-НО-50 (0,1 – 0,4) МПа ».

То же для регулятора давления с нормально закрытым регулирующим клапаном исполнения Т3: « ГСП. Регулятор давления прямого действия РД-НЗ-50 (0,1 – 0,4) МПа Т3 ».

Регуляторы расхода (перепада давлений) с условным проходом 40 мм, пределами настройки (0,04 – 0,16) МПа, исполнения Т3: « ГСП. Регулятор расхода прямого действия РР-НО-40 (0,04 – 0,16) Т3 ».

Габаритные и присоединительные размеры:

Габаритные и присоединительные размеры РР, РД



Размеры в мм

Dy

H

D1

D2

D3

D4

L

B

n

150

920

212

240

280

22

480

310

8

150

920

212

240

280

22

480

8

100

850

158

180

215





18

350

4

80

800

133

160

195

310

50

720

102

125

160

230

40

690

88

110

145

200

32

655

78

100

135

180

25

645

68

85

115

14

160



Принципиальные схемы включения регуляторов:

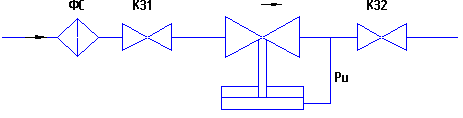

 А) РД - сборка «НО» - регулятор давления; регулирование давления «после себя»

РД-НО - регулятор давления; регулирование давления «после себя»

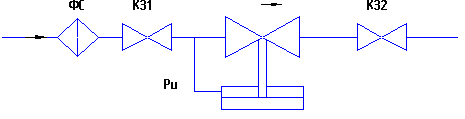

Б) РД - сборка «НЗ» - регулятор давления; регулирование давления «до себя»

 РД-НЗ - регулятор давления; регулирование давления «до себя»

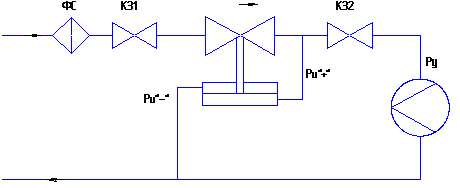

В) РР - сборка «НО» - регулятор расхода; регулирование перепада давлений

 РР-НО - регулятор расхода; регулирование перепада давлений

ФС – фильтр сетчатый;

К31, К32 – клапаны запорные

РУ – расходное устройство;

Pu – импульсное давление.

Изделие подлежит обязательной сертификации.

При температуре регулируемой среды свыше 90ºС рекомендуется устанавливать регуляторы РР и РД с применением водяного затвора. Это позволит предотвратить преждевременный выход мембраны из строя и продлит срок её службы.

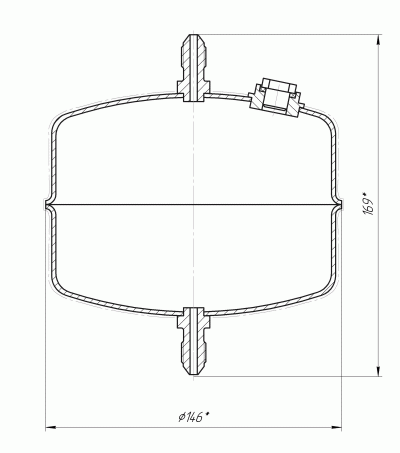

 Габаритные размеры водяного затвора который также покупается

(Габаритные размеры водяного затвора)

Перед регулятором рекомендуется устанавливать фильтр сетчатый.

По желанию заказчика регулятор может быть укомплектован комплектом монтажных частей.


Сроки поставки: под заказ (7-15 дней)
