Назначение датчиков уровня РОС400:

Датчики уровня поплавковые электрические РОС 400-1; РОС 400-2; РОС 400-4; РОС 400-6; РОС 400-7; РОС 400-8; РОС 401-1; РОС 401-2 (да­лее - датчики уровня), предназначенные для контроля уровня жидких сред и вы­дачи сигнала в цепи сигнализации, управления и защиты на разных объектах, в том числе на объектах атомной энергетики (РОС 400-6 А; РОС 400-7 А; РОС 400-8 А).
   Датчики уровня предназначены для использования на АЭС в системах нормальной эксплуатации, в том числе в герметичной зоне с реакторами типа ВВЭР и относятся к классу безопасности ЗН по ПНАЭГ-01-011.
   Датчики уровня относятся к приборам не способным самовоспламеняться и вызывать горение.
Датчики уровня соответствуют требованиям ГОСТ 12.2.007.0.
    Датчики уровня для АЭС выполнены в сейсмостойком исполнении. Кате­гория сейсмостойкости датчиков уровня для АЭС - II а по ПНАЭГ-5-006.
    Датчики уровня классифицированы в соответствии с ГОСТ 12997 сле­дующим образом:
    - по виду энергоносителя сигнала в канале связи датчики уровня являются электрическими;
    - по эксплуатационной законченности датчики уровня относятся к издели­ям третьего порядка;
    - по защищенности от воздействия окружающей среды датчики уровня имеют пылевлагозащищенное исполнение;
    - датчики уровня имеют точностные характеристики;
    - по стойкости к механическим воздействиям датчики уровня имеют виб­роустойчивое исполнение;
    - по устойчивости к климатическим воздействиям датчики уровня       РОС 400-1; РОС 400-2; РОС 400-4 РОС 401-1; РОС 401-2 соответствуют климатическому исполнению ОМ5 по ГОСТ 15150, но для работы при температуре от минус 40 до плюс 70 °С  и  относительной влажности до 100 % при температуре плюс 35 °С (с конденсацией влаги), а датчики уровня РОС 400-6; РОС 400-7; РОС 400-8 соответствуют климатическим ис­полнениям У, УХЛ, категории размещения 2 по ГОСТ 15150, но для работы при температуре от минус 60 до плюс 70 °С и относительной влажности до (95±3) % и при температуре плюс 40 °С (без конденсации влаги);
    - по степени агрессивности контролируемой среды - в пределах стойкости нержавеющей стали 12Х18Н10Т и 08X1810Т,  эпоксидной краски   П-ЭП-534, сплава Д 16Т.
    Датчики уровня относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.
    Датчики   уровня  РОС 400-1,   РОС 400-2,   РОС 400-4,  РОС 401-1,  РОС 401-2 отвечают требованиям Российского Морского Регистра судоходства, предъявляемым  к  устройствам  управления  судном,  внутренней  связи, сигнализации, измерения и контроля неэлектрических величин для судов с неограниченным районом плавания.

Пример записи обозначения датчика уровня при его заказе:

РОС-400 Пример обозначения заказа

Датчик-реле уровня РОС 400-7;
Датчик-реле уровня РОС 400-6;


Параметры контролируемой среды указаны в таблице:


Наименование контролируемой среды

Параметры контролируемой среды

Температура, ºС

Вязкость

Плотность, г/см³
(нижнее значение)

Рабочее избыт. давление, МПа

Дистиллят, бидистиллят, вода питьевая.

от 0 до +100

Кинематическая до 2000сСт(0,002мс²);
Динамическая до 2,4Па·с

0,75
РОС 400-1; РОС 400-2; РОС 400-4;
РОС 400-6; РОС 400-7;
РОС 401-1; РОС 401-2.

0,95
(РОС 400-8)

до 0,8

Котловая вода

от 0 до +150

Масло, топливо, мазут

от 0 до +150

Керосин, соляровое топливо

от +5до+ 60

Морская вода

от -1до +100

Рыбий жир

от+ 5 до +100

0,75
РОС 400-1; РОС 400-2; РОС 400-4;
РОС 401-1; РОС 401-2.

Сточные льяльные, сточные фекальные и хозяйственно бытовые воды с соленостью 35г/л, мочевой кислоты ПАВ и моющих средств, очищенная вода с наличием активного хлора до 16 мг/л

от 0 до +60
кратковре-менно до +100 в течение  не более 5мин

Разрывная мощность контактов при коммутации переменного тока напряжением до 220 В при частоте 50 Гц, ВА; 300.
Масса  датчиков  уровня  не должна превышать, кг: 1,8 (РОС 400-1);  1,9 (РОС 400-2);  1,8 (РОС 400-4);  1,1 (РОС 400-6); 1,45 (РОС 400-7);  2,45 (РОС 400-8);  1,8 (РОС 401-1);  1,9 (РОС 401-2).

Характеристики:

1. Изоляция электрических цепей датчиков должна выдерживать отно­сительно корпуса в течение 1 мин испытательное напряжение практически си­нусоидального переменного тока частотой 50 Гц:
1400 В   - в нормальных климатических условиях;
900 В - при относительной влажности воздуха (95±3)% при температуре плюс 40°С.
2. Электрическое сопротивление изоляции выходных цепей датчиков уровня относительно корпуса должно быть не менее:
100 МОм (РОС 400-1; РОС 400-2; РОС 400-4; РОС 401-1; РОС 401-2) и 20 МОм при температуре окружающего воздуха плюс (25±10)°С и относительной влажности 80%;
5 МОм при температуре плюс 50°С и относительной влажности (65±3)%;
1 МОм при температуре окружающего воздуха плюс 25°С и влажности (95±3)%.

3. Дифференциал срабатывания контактов датчиков уровня (мини­мальное изменение уровня, вызывающее переключение контактов датчиков уровня при понижении и повышении уровня контролируемой среды) должен быть:
не более, мм (нерегулируемый)                                              40 (РОС 400-4, РОС 400-2)
не более, мм (нерегулируемый)                               25 (РОС 400-1, РОС 400-6, РОС 401-1)
регулируемый в пределах, мм                                                        от 60 до 250 (РОС 400-7)
регулируемый в пределах, мм                                                от 100 до 1400 (РОС 401-2)
регулируемый в пределах, мм                                                  от 100 до 10000 (РОС 400-8)

Нестабильность срабатывания должна быть не более  ±3 мм. За нестабильность срабатывания при­нимается максимальная разность между уровнями срабатывания реле при по­вышении или понижении уровня.

4. Датчики уровня должны быть работоспособными при воздействии климатических факторов среды, указанных в таблице.

Наименование параметра

У, УХЛ
(РОС 400-6, РОС 400-7,
РОС  400-8)

ОМ5
(РОС 400-1, РОС 400-2, РОС 400-4, РОС 401-1, РОС 401-2)

Температура окружающего воздуха, °С

+ 70
- 60

+ 70
- 40

Относительная влажность возду­ха

(95±3) % при темпера­туре + 40°С

100 % (с конденсаци­ей влаги) при темпе­ратуре + 35 °С

Атмосферное давление, МПа

до 0,1


Примечания
• Датчики уровня для АЭС должны быть работоспособны при воздействии:
- один раз в год воздушной среды повышенной температуры до плюс 75 °С и относи­тельной влажности до 100 % при давлении до 0,118 МПа в течение 15 ч;
- один раз в два года парогазовой смеси с температурой до плюс 90 °С и давлением до 0,17 МПа в течение 5 ч;
- атмосферного давления до 0,12 МПа при температуре до плюс 60 °С в течение 30 су­ток;
- атмосферного давления 0,17 МПа в течение двух суток.
Датчики уровня для АЭС должны быть работоспособны при воздействии по­лей излучения при допустимой мощности поглощенной дозы не более 1,0 гр/ч, и объ­емной активности 7,4· 104 Бк/л постоянно и 2,0· 107 Бк/л в течение 5 часов.
Гарантируется выбором материалов и комплектующих изделий.

5. Датчики уровня для АЭС должны сохранять работоспособность по­сле пребывания до 15 суток ежегодно в неработающем состоянии при темпера­туре окружающего воздуха от плюс 1 до плюс 50 °С и относительной влажно­сти воздуха до 98 % при температуре плюс 35 °С и более низких температурах без конденсации влаги. При этом перед включением датчики уровня должны быть выдержаны в нормальных условиях не более двух часов.

5. Датчики уровня, поставляемые на объекты АЭС, должны быть сейсмостойкими при землетрясениях интенсивностью 7 баллов (ПЗ) по шкале MSK-64 на высоте до 20 м.
7. Датчики уровня, поставляемые на АЭС, должны выдерживать сейс­мические воздействия, эквивалентные воздействию вибрации с ускорением равным 0,5 значений, приведенных в таблице.

Частота, Гц

1,0

2,0

3,0

4,0

5,0

6,0

8,0

10,0

15,0

20,0

30,0

Ускорение, м/с2

4,0

7,5

14,5

25,5

24,0

21,5

19,0

16,5

10,0

9,5

7,0

По устойчивости к механическим воздействиям датчики уровня должны:

-быть вибро- и удароустойчивы при нагрузках, создаваемых вибрацией с частотой от 5 до 13,2 Гц при амплитуде смещения 1,0 мм  в диапазоне от 13,2 до100 Гц с ускорением 7,0 м/с2 , и ударами частотой 40-80 ударов в минуту с ускорением 50 м/с2 - РОС 400-1, РОС 400-2, РОС 400-4, РОС 401-1, РОС 401-2;
- быть виброустойчивы в диапазоне частот от 5 до 80 Гц и амплитудой смеще­ния 0,15 мм - РОС 400-6, РОС 400-7, РОС 400-8;
- быть устойчивы к качке с предельным углом 30 градусов к вертикали, перио­дом 7...9 с РОС 400-1, РОС 400-2, РОС 400-4, РОС 401-1, РОС 401-2;
- соответствовать группе 3 ГОСТ 29075 для АЭС.
1.3.10     По степени защищенности от проникновения воды и пыли датчики уровня РОС 400-1; РОС 400-2; РОС 400-4 должны соответствовать IР56,  датчики уровня РОС 400-6, РОС 400-7, РОС 400-8 - IР54, а датчики уровня РОС 401-1, РОС 401-2 – IP68 по ГОСТ 14254.
1.3.11     Датчики уровня в упаковке для транспортирования должны вы­держивать воздействие:
- температуры окружающего воздуха от минус 50 до плюс 50 °С,
- относительной влажности окружающего воздуха (95±3) % при   температуре плюс 35 °С.
- воздействие механико-динамических нагрузок по ГОСТ 12997, дей­ствующих в направлении, обозначенном на таре манипуляционным знаком «Верх» по ГОСТ 14192;
- вибрацию по группе N2;
- удары с ускорением 98,0 м/с2 при  длительности  ударного  импульса   16 мс; число ударов 1000±10 для каждого направления.

  • Вероятность безотказной работы датчиков уровня за время 2000 ч должна быть не менее 0,98.
  • Установленная безотказная наработка 8000 ч.
  • Средний срок службы датчиков уровня 12 лет.

  • Комплектность:

    Комплект поставки датчиков уровня РОС400 должен соответствовать ука­занному в таблице 4.

      Наименование

      Обозначение

    Коли-
    чество

    Примечание

      Датчик уровня поплавковый








      Руководство по эксплуатации

      РОС 400-1
      РОС 400-2
      РОС 400-4
      РОС 400-6 (А)
      РОС 400-7 (А)
      РОС 400-8 (А)
      РОС 401-1
      РОС 401-2
      ЕИСШ.407529.001 РЭ

    1 шт.
    1шт.
    1шт.
    1шт.
    1шт.
    1шт.
    1шт.
    1шт.
    1экз.

    По заказу



      ЕИСШ.407529.001-01 РЭ
      ЕИСШ.407529.001-02 РЭ

    1экз.
    1экз.



    Требования безопасности:

       Датчики уровня по способу защиты человека от поражения электри­ческим током относятся к классу 01 по ГОСТ 12.2.007.0. Требования безопас­ности - по ГОСТ 12997 раздел 3.
        Не допускается эксплуатация датчиков уровня в системах, давление в которых может превышать предельное значение давления, указанного в п. 1.2.1 настоящих ТУ.

    Транспортировка и хранение:
      • Датчики уровня в упаковке транспортируются всеми видами транспорта в крытых транспортных средствах (в самолетах - отапливаемых герметизированных отсеках) в соответствии с правилами перевозок грузов, действую­щими на каждом виде транспорта.
      • Условия транспортирования датчиков уровня должны соответствовать условиям хранения 5 для исполнения У.
    Во время погрузо-разгрузочных работ и транспортирования ящики не должны подвергаться резким ударам и воздействию атмосферных осадков.
    Способ укладки ящиков на транспортирующее средство должен ис­ключать их перемещение.
      • Условия хранения датчиков уровня в упаковке должны соответство­вать условиям 1(Л) по ГОСТ 15150 в сухом отапливаемом помещении при от­сутствии агрессивных паров, газов и пыли.
    Расстояние от отапливаемых приборов должно быть не менее 1 м.
    Обслуживание при хранении не требуется.

    Указания по эксплуатации:
    Монтаж и эксплуатация датчиков уровня должны производиться в со­ответствии с руководством по эксплуатации.

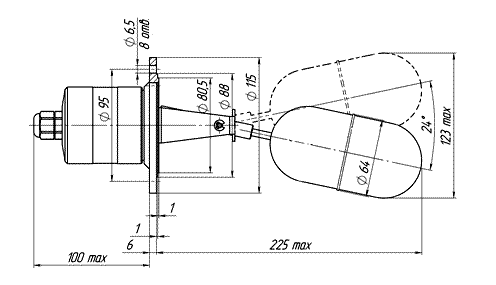

    Габаритные, присоединительные размеры датчиков уровня РОС 400-1, РОС 400-4:

    Габаритные, присоединительные размеры датчиков уровня РОС 400-1, РОС 400-4 РОС 400-1. Купить РОС400-1 в РБ, РОС-400-1 цена, продажа, прайс, покупка, поставка Минск

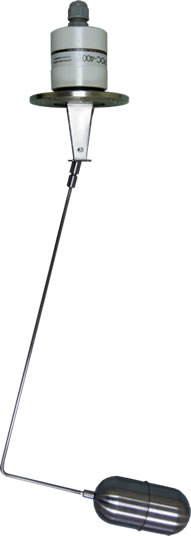

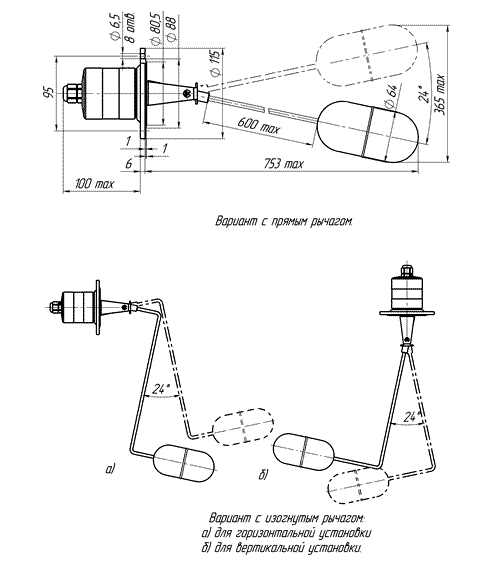

    Габаритные, присоединительные размеры датчиков уровня РОС 400-2:

    Габаритные, присоединительные размеры датчиков уровня РОС 400-2 РОС 400-2 фото, изображение прибора. Купить РОС400-2 в РБ, РОС-400-2 цена , продажа, поставки, купить, продам в Минске

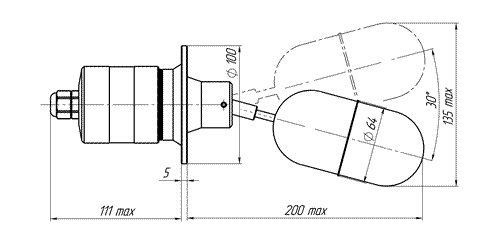

    Габаритные, присоединительные размеры датчиков уровня РОС 400-6:

    Габаритные, присоединительные размеры датчиков уровня РОС 400-6 РОС 400-6 фото, картинка, изображение. Купить РОС400-6 в РБ. РОС-400-6 Цена, продажа, поставки, продам в Минске

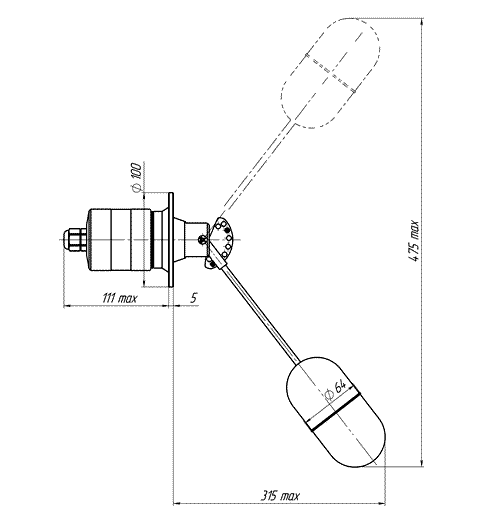

    Габаритные, присоединительные размеры датчиков уровня РОС 400-7:

    Габаритные, присоединительные размеры датчиков-реле уровня РОС 400-7

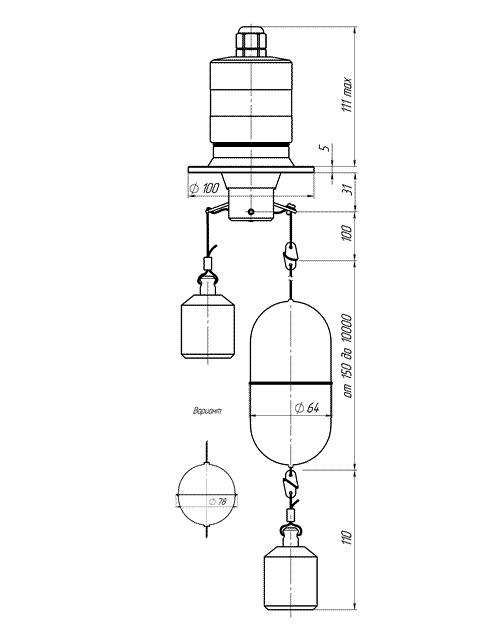

    Габаритные, присоединительные размеры датчиков уровня РОС 400-8:

    Габаритные, присоединительные размеры датчиков-реле уровня РОС 400-8 РОС 400-8 фото, картинка, изображение. Купить РОС400-8 в РБ. РОС-400-8 цена, поставка, продажа, прайс, продам в Минске

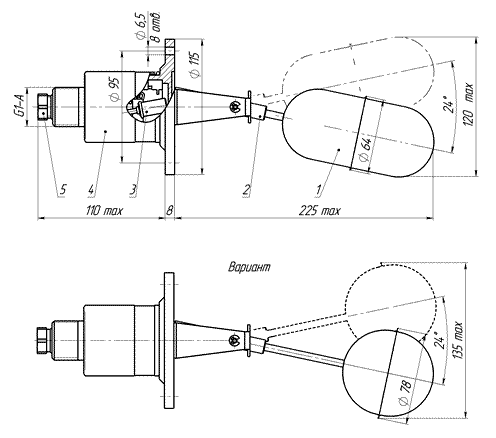

    Габаритные, присоединительные размеры датчиков уровня РОС 401-1:

    Габаритные, присоединительные размеры датчиков уровня РОС 401-1 РОС 401-1 фото, картинка, изображение. Купить РОС401-1 в РБ. РОС-401-1 цена, прайс, продажа, куплю, продам в Минске

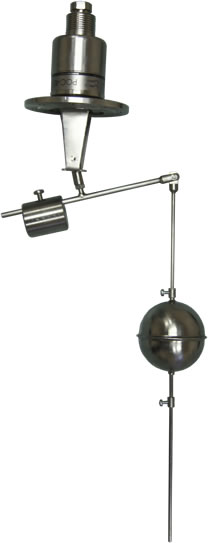

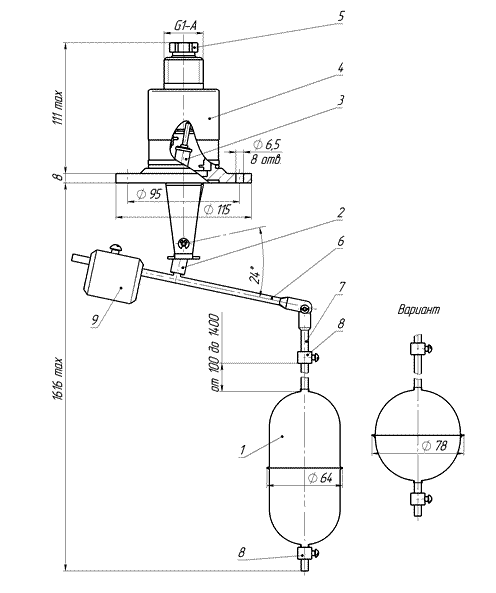

    Габаритные, присоединительные размеры датчиков уровня РОС 401-2:

    Габаритные, присоединительные размеры датчиков-реле уровня поплавковых РОС 401-2 РОС 401-2 фото, картинка, изображение. Купить РОС401-2 в РБ. РОС-401-2 цена, прайс, продажа, поставка, куплю, продам в Минске

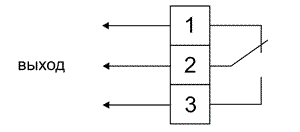

    Схема электрическая подключений датчиков уровня РОС 400 (все модели)РОС 400. Схема электрическая подключенийдатчиков-реле уровня (WWW.KIPARM.BY)

    Изображение состояния контактов соответствует отсутствию жидкости.
