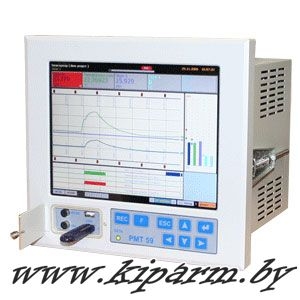

РМТ 59 / Регистратор многоканальный технологический безбумажный (видеографический) (до 42 каналов).

Назначение:

Регистраторы многоканальные технологические видеографические РМТ 59 предназначены для измерения, регистрации и регулирования температуры и других неэлектрических величин (частоты, давления, расхода, уровня и прочих), преобразованных в электрические сигналы силы, напряжения постоянного тока и активное сопротивление постоянному току.
Приборы предназначены для использования в различных технологических процессах в энергетике, в том числе на объектах использования атомной энергии, металлургии, химической промышленности и других отраслях.

Основные характеристики:

Гибкая модульная структура — 7 слотов для установки модулей:
до 42 гальванически развязанных аналоговых входов;
до 18 гальванически развязанных токовых выходов;
до 48 гальванически развязанных дискретных входов;
до 48 гальванически развязанных релейных выходов;
От 0 до 10 программируемых уставок на каждый канал;
Запись данных — во внутреннюю память объемом 1 ГБ;
Встроенный источник питания 24 (36) В, 22 мА в каждом измерительном канале;
Конфигурирование при помощи клавиатуры на лицевой панели, внешней клавиатуры, с ПК по интерфейсу RS-232/485 или при помощи USB Flash-карты;
Электромагнитная совместимость (ЭМС) — III-A, IV-B;
Варианты исполнения: общепромышленное, Ex ([Exia]IIC), повышенной надежности, «для АЭС»;
Межповерочный интервал — 2 года;
Гарантийный срок эксплуатации — 5 лет.

Краткое описание:

• РМТ 59 является микропроцессорным переконфигурируемым потребителем прибором с параллельной обработкой сигналов по всем измерительным каналам (цикл опроса всех каналов составляет около 1 с)
• в соответствии с НП-001-97 (ОПБ-88/97) и НП-016-05 (ОПБ ОЯТЦ) относятся к классам безопасности 2, 3 (пример классификационных обозначений 2, 2Н, 2У, 2НУ, 3, 3Н, 3У, 3НУ, с приемкой уполномоченной организацией ОАО «Концерн
Росэнергоатом», 4 — без приемки);
• гибкая модульная структура регистратора (7 слотов) позволяет скомпоновать под решение конкретной технической
задачи уникальное изделие, имеющее в своем составе:
• до 42 гальванически развязанных универсальных аналоговых входов (кратно 6);
• до 18 гальванически развязанных токовых выходов (кратно 6);
• до 48 гальванически развязанных дискретных входов (кратно 8);
• до 48 гальванически развязанных релейных выходов (кратно 8);
• возможность подключения внешних модулей ввода-вывода для увеличения количества каналов (до 60 модулей ввода-вывода);
• возможность создания до 255 перьев (регистрируемых параметров);
• каждый входной измерительный канал имеет блок питания 24 В (22 мА) для подключения датчиков с унифицированным выходным сигналом;
• возможность использования в составе прибора релейных модулей и модулей токового выхода позволяет применять РМТ в системах автоматизации любых технологических операций;
• опционально РМТ может иметь вход резервного питания (=24 В) для питания прибора во время отсутствия основного
(~220 В), а также комплектоваться модулем резервного аккумуляторного питания;
• напряжение питания — ~130…249 В, (50±1) Гц;
• потребляемая мощность — не более 65 Вт;
• масса — не более 9,5 кг.

Лицевая панель:

Результаты измерений отображаются на цветном ЖК-дисплее с диагональю 10,4 или 15 дюймов (800 х 600 точек) в виде чисел (таблиц), графиков, гистограмм в различных сочетаниях. Количество экранных форм и вид отображения данных на каждой экранной форме конфигурируется пользователем. Переключение между экранными формами осуществляется
с клавиатуры прибора или в циклическом режиме; максимальное количество экранных форм — 10; количество каналов, отображаемых на одной экранной форме, 12. Скорость графопостроения текущих результатов измерения выбирается пользователем из ряда: 10, 20, 60, 120, 240 мм/ч или мм/мин. Кроме того, на лицевой панели PMT 59 расположены светодиодный индикатор «Сеть», встроенная клавиатура, а под защитной крышкой – 2 USB-разъема, разъемы для внешней клавиатуры и манипулятора «Мышь».

Универсальные измерительные входы:

Измерительные каналы РМТ 59 предназначены для работы с унифицированными входными электрическими сигналами
постоянного тока, с термометрами сопротивления (ТС), термопарами (ТП), для измерения постоянного напряжения и сопротивления постоянному току (см. таблицы 2 и 3). Каждый измерительный канал имеет встроенный источник питания (24 В, 22 мА) для подключения датчиков с унифицированными выходными сигналами.

Каналы сигнализации и регулирования:

Каждый модуль реле РМТ 59 содержит 8 реле с нормально-разомкнутыми контактами. Для программирования логики работы может использоваться до 10-ти уставок на каждый канал. Кроме того, встроенное ПО делает реальным любую, сколь угодно сложную, математическую обработку сигналов. В РМТ также встроена функция тестирования связей между уставками и реле.
Параметры коммутации реле каналов сигнализации РМТ: ~250 В, до 5 А; =250 В, до 0,1 А; =30 В, до 2 А.

Блок памяти:

РМТ 59 сохраняет в энергонезависимой Flash-памяти объемом 1 ГБ результаты измерений, состояние реле и дискретных входов, текущее время. Накопленные в РМТ 59 данные можно просмотреть на цветном мониторе, переписать на внешний ПК по RS-232/485 или посредством Flash-карты.
Используемые интерфейсы и протоколы связи РМТ поддерживает связь по последовательным интерфейсам RS 232/485, интерфейсу Ethernet, по протоколам Modbus RTU (Master) и Modbus TCP. В качестве ведущего устройства РМТ может опрашивать подключаемые по RS-485 модули удаленной связи с объектом серии ЭЛЕМЕР-EL-4000 и др.

Настройка и конфигурирование:

Конфигурирование прибора осуществляется потребителем при помощи клавиатуры на лицевой панели или внешней клавиатуры, по интерфейсу RS-232 (RS-485) с помощью специального программного обеспечения, входящего в комплект поставки, или при помощи USB Flash-карты.

Показатели надежности, гарантийный срок:

РМТ соответствует:
• по устойчивости к электромагнитным помехам (ЭМС) — группе исполнения III, критерию качества функционирования
А; или группе исполнения IV, критерию качества функционирования B;
• по степени защиты от попадания внутрь РМТ пыли и воды — IP54 (лицевая панель), IP20 (корпус).
Межповерочный интервал — 2 года.
Гарантийный срок эксплуатации — 5 лет.

Варианты исполнения:

Таблица 1.

Климатическое исполнение:
Таблица 2.

Метрологические характеристики:

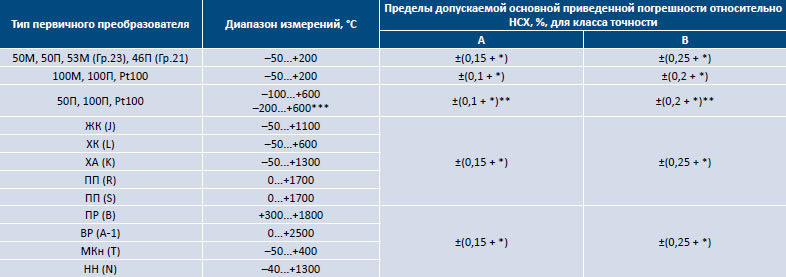

Таблица 3.

* — одна единица младшего разряда, выраженная в процентах от диапазона измерений;
** — за исключением поддиапазона (−50…+200) °С;
*** — по отдельному заказу.

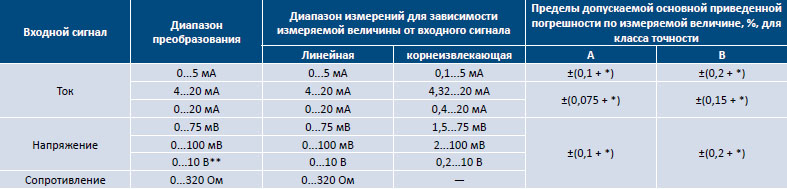

Таблица 4.

* — одна единица младшего разряда, выраженная в процентах от диапазона измерений;
** — при наличии внешних делителей ВД010В.

Индекс заказа дополнительных конструктивных опций:
Таблица 5.

Примечание - Базовое исполнение РМТ 59 с размером монитора 10 дюймов по диагонали без блока резервного аккумуляторного питания.

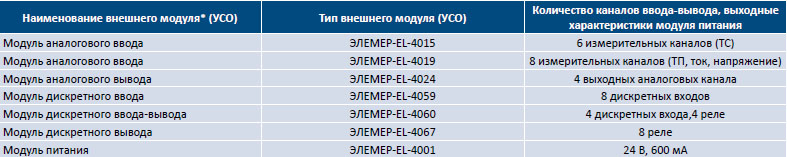

Наименование внешнего модуля, тип и количество каналов ввода-вывода:
Таблица 6.

* — заказ в соответствии с формами заказа на модули.

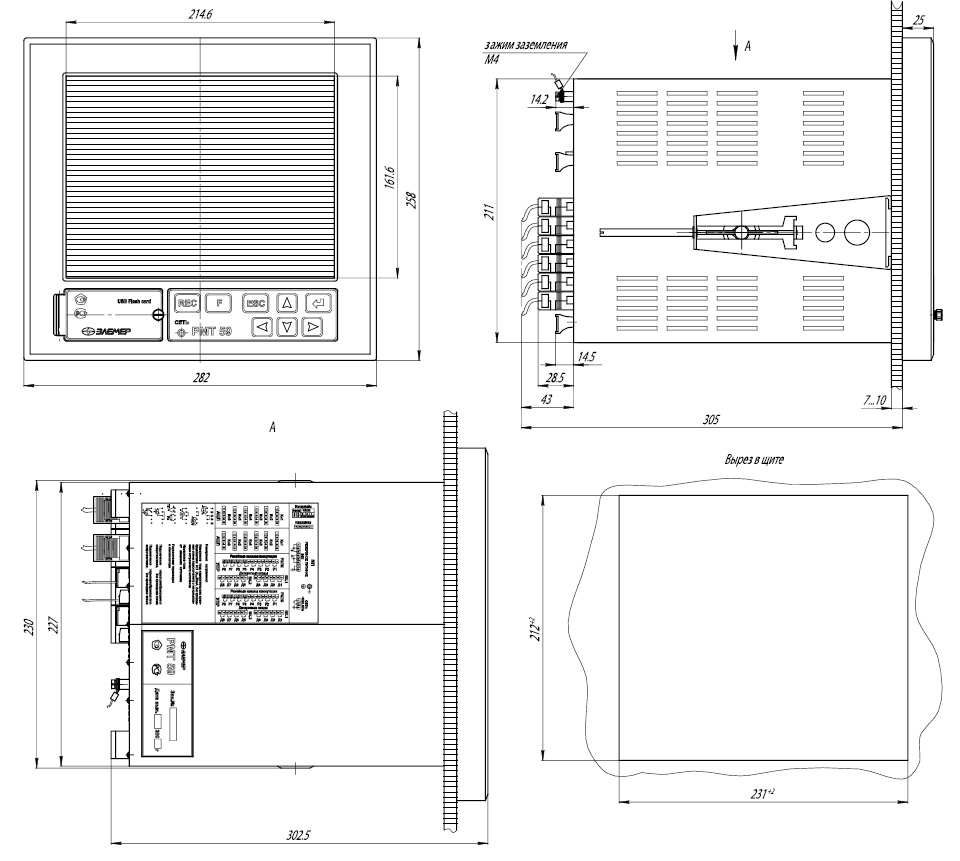

Габаритные размеры РМТ 59: купить РМТ 59в минске , купить PMT в беларусь , купить в РМТ 59 в РБ , продажа РМТ, цена РМТ 59, цена PMT-59, поставка РМТ, покупка РМТ

Файлы:

Форма заказа РМТ 59. Скачать
