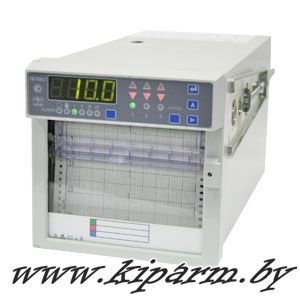

РМТ 49D / Регистратор многоканальный технологический бумажный (1 или 3 канала).

купить регистратор РТМ-49, купить регистратор технологический РМТ 49D в Республике Беларусь, цена РМТ-49D3 в Минске, прайс на PMT 49DM в РБ, продажа PMT49D3 В Минске, Гродно, Витебск, Могилев, Гомель
Назначение:

Регистраторы многоканальные технологические бумажные РМТ 49 предназначены для измерения, регулирования и регистрации температуры и других неэлектрических величин (частоты, давления, расхода, уровня и прочих), преобразованных в электрические сигналы силы, напряжения постоянного тока и активное сопротивление постоянному току. Регистрация значений контролируемых параметров осуществляется на бумажной диаграммной ленте с рабочей шириной 100 мм.
Регистраторы РМТ 49 предназначены для использования в различных технологических процессах в энергетике, в том числе на объектах использования атомной энергии, металлургии, пищевой, химической промышленности и т.д.

Краткое описание:

• РМТ является микропроцессорным, переконфигурируемым потребителем прибором, имеет 1 или 3 гальванически развязанных входных канала. В приборе применена параллельная обработка сигналов по измерительным каналам с продолжительностью цикла опроса всех каналов около 1 секунды. Каждому измерительному каналу соответствует индивидуальный пишущий узел, благодаря чему запись параметров на бумажный носитель осуществляется непрерывно. Пользователь самостоятельно выбирает масштаб отображения в каждом канале и скорость перемещения диаграммной ленты из ряда: 10; 20; 60; 120; 240 мм/мин или мм/час;
• в соответствии с НП-001-97 (ОПБ-88/97) и НП-016-05 (ОПБ ОЯТЦ) относятся к классам безопасности 2, 3 (пример классификационных обозначений 2, 2Н, 2У, 2НУ, 3, 3Н, 3У, 3НУ, с приемкой уполномоченной организацией ОАО «Концерн Росэнергоатом», 4 — без приемки);
• напряжение питания — ~187…242 В, (50±1) Гц; потребляемая мощность — не более 35 Вт;
• габаритные размеры — 144 х 144 х 250 мм, вырез в щите — 138 х 138 мм;
• масса — не более 4,5 кг.

Основные характеристики:

• 1 или 3 гальванически развязанных универсальных входа;
• Непрерывная линейная регистрация сигналов на бумажной диаграммной ленте;
• 4 уставки и 4 релейных выхода на каждый канал;
• Встроенный блок питания 24 (36) В, 22 мА в каждом измерительном канале;
• Конфигурирование при помощи клавиатуры на лицевой панели или по интерфейсу RS-232/485;
• Электромагнитная совместимость (ЭМС) — III-A;
• Варианты исполнения: общепромышленное, Ex ([Exia]IIC), повышенной надежности, «для АЭС»;
• Межповерочный интервал — 2 года;
• Гарантийный срок эксплуатации — 2 года.

Отличительные особенности:

Лицевая панель:

На лицевой панели РМТ 49D размещены 4-разрядный светодиодный индикатор текущего значения измеряемой величины с высотой цифр 14 мм; одиночные светодиоды, обозначающие режим работы прибора, номер канала, состояние встроенных реле. Кроме того, на панели находятся кнопки навигации по меню настройки РМТ.

Универсальные измерительные входы:

PMT 49D предназначен для работы с термометрами сопротивления (ТС), термопарами (ТП), измерительными преобразователями с унифицированными выходными сигналами постоянного тока, напряжения, сопротивления постоянному току (см. таблицы 2, 3). Для подключения датчиков с унифицированным выходным сигналом используется встроенный в измерительный канал блок питания 36 (24) В, 22 мА.

Каналы сигнализации и регулирования:

Сигнализация в РМТ 49D реализована на четырех уставках и четырех реле в каждом измерительном канале. Реле в приборах общепромышленного и взрывозащищенного исполнения имеют нормально-разомкнутые контакты, в исполнениях повышенной надежности и «для АЭС» — полные группы контактов. Параметры коммутации реле следующие: ~250 В, до 5 А; = 250 В, до 0,1 А; =30 В, до 2 А.

Показатели надежности, гарантийный срок:

РМТ соответствует:
• по устойчивости к электромагнитным помехам (ЭМС) — группе исполнения III, критерию качества функционирования А;
• по устойчивости к механическим воздействиям — группе исполнения М6 и I-ой категории сейсмостойкости;
• по устойчивости к климатическим воздействиям — требованиям 3 группы средств измерений (0…+50 ?С) или виду климатического исполнения Т3 (0…+60 ?С);
• по степени защиты от попадания внутрь РМТ пыли и воды — IP54 (лицевая панель), IP20 (корпус).
Межповерочный интервал — 3 года.
Средний срок службы не менее 6 лет в атомном исполнении
Гарантийный срок эксплуатации прибора — 2 года.

Варианты исполнения:
Таблица 1.

купить РМТ 49 в минске , купить PMT 49 в беларусь , купить РМТ в РБ , продажа PMT 49D, цена РМТ, поставка РМТ49, покупка PMT, прайс лист, КИПиА В РБ, купить регистратор бумажный, продажа регистраторов.

Метрологические характеристики:
Таблица 2.

* — одна единица младшего разряда, выраженная в процентах от диапазона измерения
** — за исключением диапазона (–50…+200)°С

Таблица 3.

* — одна единица младшего разряда, выраженная в процентах от диапазона измерения;

** — только для моделей DМ, DА.
Предел основной приведенной погрешности по записи измеряемой величины — ±1%.

Файлы:

Форма заказа РМТ 49D. Скачать
