РМ 5497 / Разделитель мембранный (для кристаллизующихся и вязких сред).

Общие сведения:
Разделители мембранные РМ-5497 предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред: агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы.
Соединение разделителя с измерительным уст­ройством осуществляется непосредственно или через соединительный рукав, поставляемый по требованию заказчика.

Технические данные:
Изменение объема камеры разделителей моде­лей 5497 - не менее 1 см3 при измене­нии давления на 0,002 МПа (0,02 кгс/см2).
Под камерой разделителя понимается прост­ранство, ограниченное мембраной разделителя и его корпусом.

Дополнительная погрешность измерения, вно­симая разделителями, соединенными с измери­тельными устройствами, не должна превышать ±1 % нормирующего устройства.

Температура измеряемой среды на входе раз­делителя - от минус 40 до плюс 170 oС,
Примечание. Разделители всегда применяются с соединительным рукавом, если температура из­меряемой среды на входе разделителя выше температуры, установленной для работы измери­тельного устройства.
Изменение выходного сигнала или показаний измерительного устройства с разделителем при отклонении температуры окружающего воздуха на каждые 10 °С в указанных выше пределах не должно превышать 1 % нормирующего значения.

Примечание. По требованию заказчика мемб­рана разделителя может быть изготовлена из тантала или защищена специальной фтороплас­товой накладкой.

Полный срок службы до списания разделителей - не менее 6 лет.
Масса разделителей, не более 3,0кг

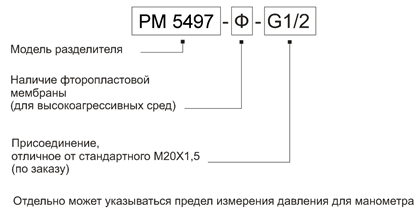

Пример записи:


Разделитель мембранный РМ 5497-G1/2.

Устройство и принцип работы:

Измеряемое давление передается через мемб­рану и разделительную жидкость на чувствтельный элемент измерительного устройства, со­единенного с разделителем.
Разделительная мембрана предохраняет раз­делительную жидкость от непосредственного контакта с измеряемой средой.

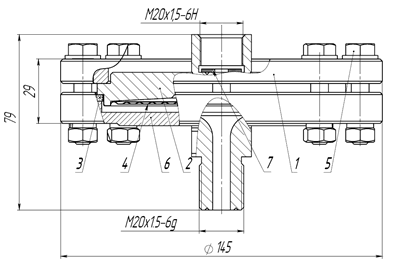

Разделители модели 5497 (рис.5) состоят из верхнего 1 и нижнего 6 фланцев, соединенных болтами 5, между которы­ми устанавливается корпус 2 с приваренной к не­му мембраной 4. Уплотнение между корпусом и нижним фланцем осуществляется прокладкой 7, между измерительным устройством и разделите­лем-прокладкой 3.

Транспортирование и хранение:

Транспортирование прибора в упаковке допускается при:
температуре окружающего воздуха от –25 до +75 оС и относительной влажности воздуха не более 95 % с соблюдением мер защиты от ударов и вибраций транспортирование допускается всеми видами закрытого транспорта.
Хранение блока в упаковке осуществлять в закрытых отапливаемых помещениях.
