РМ 5322 / Разделитель мембранный

РМ 5322 / Разделитель мембранный.



Общие сведения: купить РМ 5322 в Беларусии, разделители мембранные в РБ, РМ 5322 цена Минск, РМ-5322 прайс, продажа разделители сред
Разделители РМ 5322 предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред: агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы.
Соединение разделителя с измерительным уст­ройством осуществляется непосредственно или через соединительный рукав, поставляемый по требованию заказчика.

Технические данные:

Измене­ние объема камеры разделителей моделей 5322 - не менее 0,5 см3 при изменении давления на 0,08 МПа (0,8 кгс/см2).
Под камерой разделителя понимается прост­ранство, ограниченное мембраной разделителя и его корпусом.

Верхний предел измерений давления устройства, комплектуемого разделителем 4-60 МПа (40-600 кгс/см2).



Объем упругого чувствительного элемента измерительного устройства 20см3.
Дополнительная погрешность измерения, вно­симая разделителями, соединенными с измери­тельными устройствами, не должна превышать ±1 % нормирующего устройства.

Температура измеряемой среды на входе раз­делителя - от минус 40 до плюс 170 оС,
Примечание.  Разделители всегда применяются с соединительным рукавом, если температура из­меряемой среды на входе разделителя выше температуры, установленной для работы измери­тельного устройства.
Изменение выходного сигнала или показаний измерительного устройства с разделителем при отклонении температуры окружающего воздуха на каждые 10 °С в указанных выше пределах не должно превышать 1 % нормирующего значения.

Материалы деталей разделителей, контактиру­ющих с измеряемой средой приведены в таблице 1:

Модели разделителей Материалы деталей, контактирующих с измеряемой средой
мембрана фланец нижний корпус
5322 сплав 36НХТЮ без фланца сталь 12Х18Н10Т

Примечание. По требованию заказчика мемб­рана разделителя может быть изготовлена из тантала или защищена специальной фтороплас­товой накладкой.

Полный срок службы до списания разделителей - не менее 6 лет.
Масса разделителей, не более: 1,5 кг

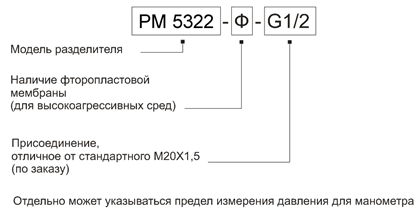

Пример записи для заказа:
Разделитель Мембранный РМ 5322. Пример заказа

Разделитель мембранный РМ 5322.


Устройство и принцип работы:

Измеряемое давление передается через мемб­рану и разделительную жидкость на чувствительный элемент измерительного устройства, со­единенного с разделителем.
Разделительная мембрана предохраняет раз­делительную жидкость от непосредственного контакта с измеряемой средой.

В конструкции разделителей моделей 5322
с открытой мембраной отсутст­вует нижний фланец.

Открытая мембрана не дает возможности кри­сталлизирующимся средам и твердым осадкам скапливаться  в значительном  количестве,   что может затруднить или совершенно прекратить передачу давления к чувствительному элементу. Открытая мембрана доступна для периодической очистки. Для предохранения открытой мембраны от повреждения при транспортировании имеется защитный кожух.

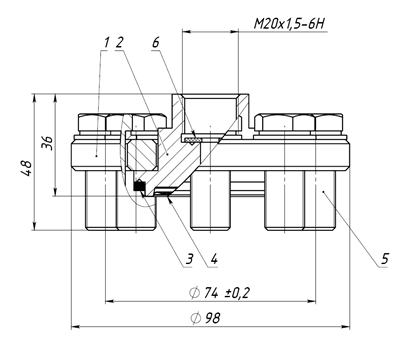

Рис.  4.   Разделитель  мембранный РМ 5322. Габаритные и присоединительные размеры.

1 - верхний фланец;

2 - корпус;
3 - прокладка;
4 - мембрана;

5 - болт;
6 - прокладка;
7 - прокладка.


Транспортирование и хранение:

Транспортирование прибора в упаковке допускается при:
температуре окружающего воздуха от –25 до +75 оС и относительной влажности воздуха не более 95 % с соблюдением мер защиты от ударов и вибраций транспортирование допускается всеми видами закрытого транспорта.
Хранение блока в упаковке осуществлять в закрытых отапливаемых помещениях.

Сроки поставки: в наличии
