РМ 5321/ Разделитель мембранный.
купить разделитель РМ 5321 в РБ, РМ 5321 цена, прайс разделители сред, РМ-5321 купить
ОБЩИЕ СВЕДЕНИЯ:
Разделители мембранные РМ 5321 предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред: агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы.
Соединение разделителя с измерительным устройством осуществляется непосредственно или через соединительный рукав, поставляемый по требованию заказчика.
ТЕХНИЧЕСКИЕ ДАННЫЕ :
Изменение объема камеры разделителей моделей 5321 - не менее 0,5 см3 при изменении давления на 0,08 МПа (0,8 кгс/см2).
Под камерой разделителя понимается пространство, ограниченное мембраной разделителя и его корпусом.
Верхний предел измерений давления устройства, комплектуемого разделителем, МПа, (кгс/см2): для мод. 5321, 5322 - 4-60 (40-600).
Объем упругого чувствительного элемента измерительного устройства 20см3.
Дополнительная погрешность измерения, вносимая разделителями, соединенными с измерительными устройствами, не должна превышать ±1 % нормирующего устройства.
Температура измеряемой среды на входе разделителя - от минус 40 до плюс 170 оС,
Примечание. Разделители всегда применяются с соединительным рукавом, если температура измеряемой среды на входе разделителя выше температуры, установленной для работы измерительного устройства.
Изменение выходного сигнала или показаний измерительного устройства с разделителем при отклонении температуры окружающего воздуха на каждые 10 °С в указанных выше пределах не должно превышать 1 % нормирующего значения.
Материалы деталей разделителей, контактирующих с измеряемой средой приведены в таблице 1:
| Модели разделителей |
Материалы деталей, контактирующих с измеряемой средой |
| мембрана |
фланец нижний |
корпус |
| 5321 |
сплав 36НХТЮ |
сталь 12Х18Н10Т |
сталь 12Х18Н10Т |
Примечание. По требованию заказчика мембрана разделителя может быть изготовлена из тантала или защищена специальной фторопластовой накладкой.
Полный срок службы до списания разделителей - не менее 6 лет.
Масса разделителей, кг, не более: 2,2

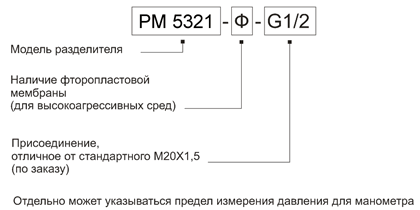

Пример записи для заказа:
Разделитель мембранный РМ 5321
Устройство и принцип работы:
Измеряемое давление передается через мембрану и разделительную жидкость на чувствительный элемент измерительного устройства, соединенного с разделителем.
Разделительная мембрана предохраняет разделительную жидкость от непосредственного контакта с измеряемой средой.
Разделители моделей 5321 (рис.3) состоят из верхнего 1 и нижнего 6 фланцев, соединенных болтами 5, между которыми устанавливается корпус 2 с приваренной к нему мембраной 4. Уплотнение между корпусом и нижним фланцем осуществляется прокладкой 7, между измерительным устройством и разделителем-прокладкой 3.
Открытая мембрана не дает возможности кристаллизирующимся средам и твердым осадкам скапливаться в значительном количестве, что может затруднить или совершенно прекратить передачу давления к чувствительному элементу. Открытая мембрана доступна для периодической очистки. Для предохранения открытой мембраны от повреждения при транспортировании имеется защитный кожух.
|

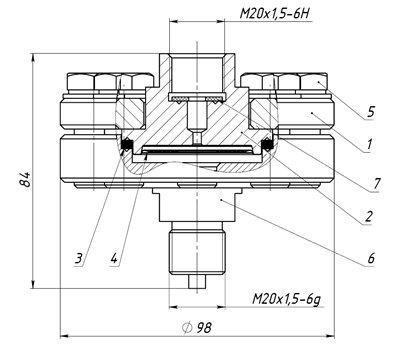

Рис. 3. Разделитель мембранный РМ 5321. Габаритные и присоединительные размеры.
1 - верхний фланец;
2 - корпус;
3 - прокладка;
4 - мембрана;
5 - болт;
6 - нижний фланец;
7 - прокладка. |
|
Транспортирование и хранение:
Транспортирование прибора в упаковке допускается при:
температуре окружающего воздуха от –25 до +75 оС и относительной влажности воздуха не более 95 % с соблюдением мер защиты от ударов и вибраций транспортирование допускается всеми видами закрытого транспорта.
Хранение блока в упаковке осуществлять в закрытых отапливаемых помещениях.
Сроки поставки: в наличии
◄
