РДС-НО, РДС-НЗ, РПДС / Регулятор давления и регулятор перепада давления

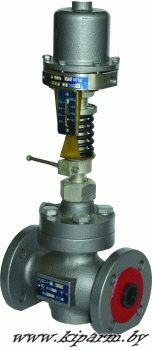

РДС-НО, РДС-НЗ, РПДС / Регулятор давления и регулятор перепада давления.


Регуляторы давления РДС-НО, РДС-НЗ и регуляторы перепада давления РПДС (следующих модификаций - РДС-НО-15, РДС-НЗ -15, РПДС-15, РДС-НО-20, РДС-НЗ -20, РПДС-20, РДС-НО-25, РДС-НЗ -25, РПДС-25, РДС-НО-32, РДС-НЗ -32, РПДС-32, РДС-НО-40, РДС-НЗ -40, РПДС-40, РДС-НО-50, РДС-НЗ -50, РПДС-50, РДС-НО-65, РДС-НЗ -65, РПДС-65, РДС-НО-80, РДС-НЗ -80, РПДС-80, РДС-НО-100, РДС-НЗ -100, РПДС-100, РДС-НО-125, РДС-НЗ -125, РПДС-125, РДС-НО-150, РДС-НЗ -150, РПДС-150), работающие без постороннего источника энергии, предназначены для   автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ 12997 для группы В4. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л (25Л, 30Л, 35Л, 40Л, 45Л), нержавеющей стали 12Х18Н10Т. Выпускаются по СНИЦ.423117.034ТУ. Присоединительные размеры фланцев по ГОСТ 12815-80.

Основные варианты исполнения регуляторов давления: РДС-НО – регулирование давления «после себя», РДС-НЗ – регулирование давления «до себя».

Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на сильфонном узле.

Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой.

Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.

Имеется сертификат соответствия.

Технические характеристики:

Диаметры условного прохода DN, мм

15

20

25

32

40

50

65

80

100

125

150

Диапазоны настройки регулируемого давления, МПа

0,025-0,63; 0,4-1,0

Условная пропускная способность, КN, м³/ч

2,5

4

6,3

10

16,0

25,0

40,0

63,0

100,0

160,0

250,0

Условное давление PN, МПа

1,6

1,0

Зона пропорциональности,  не более

10% от верхнего предела настройки

Зона нечувствительности,  не более

1,6 % от верхнего предела настройки

Относительный нерегулируемый расход по пару для исполнения РДС-НО и РПДС в % от КN, не более

10,0

Относительный нерегулируемый расход для жидких сред и исполнения РДС-НЗ для пара, в % от КN, не более

0,5

Температура регулируемой среды, °C

от 0 до + 225

Масса регуляторов, кг, не более

6,5

7,7

8,5

11

14

20

26

37

52

75

92

Длина импульсной трубки, м

1,6

Минимальный перепад давления на клапане  МПа

0,1

Пример заказа:

Пример записи при заказе регулятора давления с сильфонным нормально закрытым регулирующим органом, диаметром условного прохода 40мм, пределами настройки (0,025-0,63)МПа: « Регулятор давления РДС-НЗ-40(0,025-0,63) СНИЦ.423117.034ТУ ».
Для  регуляторов с корпусными деталями из стали 20Л или 12Х18Н10Т необходимо указывать литеры «ст» или «нж» соответственно, для регуляторов РДС-НО с газообразной регулируемой средой – литеру «П».
Пример записи при заказе регулятора давления с нормально открытым регулирующим органом, диаметром условного прохода 80мм, пределами настройки (0,4-1,0)МПа, корпусом из стали 20Л, регулируемой средой – пар: « Регулятор  давления РДС-НО-80(0,4-1,0)П-ст СНИЦ.423117.034ТУ ».

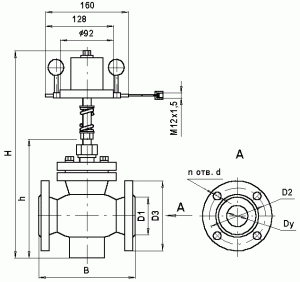

Габаритные и присоединительные размеры, мм

 Габаритные размеры РДС-НО, РДС-НЗ, РПДС

DN

D1

D2

D3

B

H

h

d

n

Масса, кг

15

47

65

95

130

390

160

14

4

6,5

20

58

75

105

150

7,7

25

68

85

115

160

405

175

8,5

32

78

100

135

180

448

208

18

11,0

40

88

110

145

200

448

208

14,0

50

102

125

160

230

504

264

20,0

65

122

145

180

290

511

271

26,0

80

133

160

195

310

521

281

37,0

100

158

180

215

350

553

313

8

52,0

125

184

210

245

400

660

420

75,0

150

212

240

280

480

742

502

92,0



Принципиальные схемы включения регуляторов:

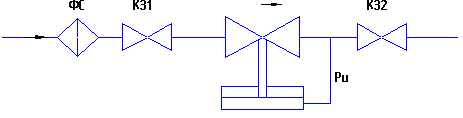

А) РДС - сборка «НО» - регулятор давления; регулирование давления «после себя»

РДС-НО - регулятор давления; регулирование давления «после себя»

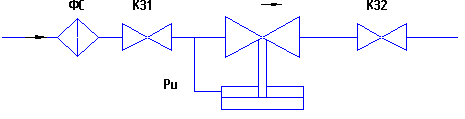

Б) РДС - сборка «НЗ» - регулятор давления; регулирование давления «до себя»

РДС-НЗ - регулятор давления; регулирование давления «до себя»

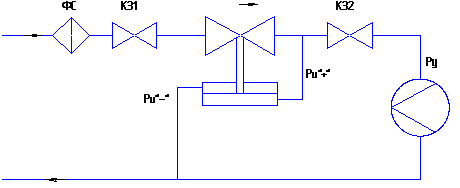

В) РПДС - сборка «НО» - регулятор расхода; регулирование перепада давлений

РПДС-НО - регулятор расхода; регулирование перепада давлений

Условные обозначения:
ФС
– фильтр сетчатый;
К31, К32
– клапаны запорные
РУ
– расходное устройство;
Pu
– импульсное давление.

Перед регулятором рекомендуется устанавливать фильтр сетчатый.

По желанию заказчика регулятор может быть укомплектован комплектом монтажных частей. Купить в Республике Беларусь. Цена в городе Минске



Сроки поставки: под заказ (7-15 дней)
