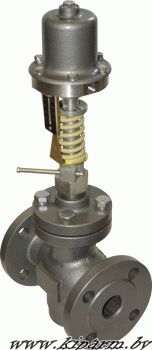

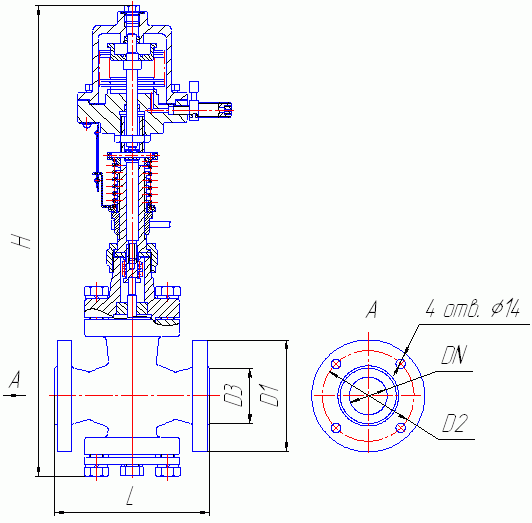

Регуляторы давления РДПД-НО(НЗ) и регуляторы перепада давления РПДПД, работающие без постороннего источника энергии, предназначены для автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931 для группы В4. Корпусы регуляторов, по выбору, из серого чугуна (СЧ 20) – основное исполнение, стального литья (сталь 20Л или 25Л, 30Л, 35Л, 40Л, 45Л) и коррозионостойкого литья (сталь 12Х18Н10Т). Выпускаются по СНИЦ.423 117.050 ТУ. Присоединительные размеры фланцев по ГОСТ 12815-80 исполнение 1.
Варианты исполнения регуляторов давления: РДПД-НО (нормально открытый) – регулирование давления «после себя», РДПД-НЗ (нормально закрытый) – регулирование давления «до себя».
Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на сильфоне измерительного механизма.
Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой. Перед регулятором рекомендуется ставить фильтр сетчатый соответствующего диаметра (ФФС или ФМС).
Также по спец. заказу прибор может комплектоваться ответными стальными приварными фланцами.
Технические характеристики:
|
Диаметры условного прохода DN, мм
|
15
|
25
|
|
Диапазоны настройки регулируемого давления, МПа
|
0,025-0,63 и 0,4-1,0
|
|
Условная пропускная способность, КN, мі/ч
|
2,5
|
6,3
|
|
Условное давление PN, МПа
|
1,6
|
|
Зона пропорциональности, не более
|
10% от верхнего предела настройки
|
|
Зона нечувствительности, не более
|
2 % от верхнего предела настройки
|
|
Допустимая протечка в % от КN, не более РДПД-НО, РПДПД
РДПД-НЗ
|
0,1
0,25
|
|
Температура регулируемой среды, °C
|
от 0 до + 225
|
|
Масса регуляторов, кг, не более
|
7
|
9,5
|
Пример записи при заказе регулятора давления с нормально открытым регулирующим клапаном, диаметром условного проход 15 мм, с пределами настройки (0,4 – 1,0) МПа: «Регулятор давления прямого действия РДПД-НО-15 (0,4 – 1,0) МПа – СНИЦ.423 117.050 ТУ».
То же самое для регулятора перепада давления, диаметром условного прохода 25 мм, пределами настройки (0,025-0,63) МПа: «Регулятор перепада давления прямого действия РПДПД-25 (0,025 – 0,63) МПа СНИЦ.423 117.050 ТУ».
|
