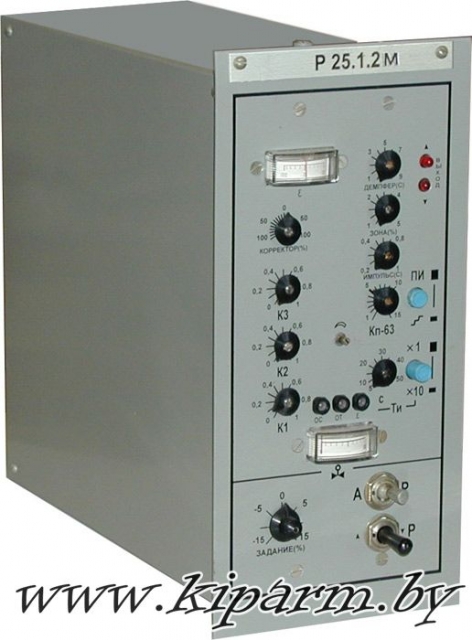

Р25.1.2М / Регулятор (Прибор регулирующий).
Купить прибор регулирующий Р-25.1.2м в Республике Беларусь, цена, стоимость, прайс на регулятор Р25.1.2М в Минске, Гродно, Гомеле, Витебске, Бресте, Могилеве
Назначение:
Регулятор Р25 предназначен для применения в схемах автоматического регулирования и управления теплотехническими процессами в котельных установках малой и средней мощности и других теплотехнических объектах.
Выходные бесконтактные ключи устройства коммутируют переменный (частотой 50Гц) и пульсирующий постоянный ток с амплитудным значением до 2А при действующем значении тока от 0,1 до 2,0А и действующем значении напряжения внешнего источника питания выходных цепей не более 250В.
Это позволяет управлять исполнительными механизмами (МЭО-100, МЭО-250) без промежуточных устройств (пускатели магнитные, реле, усилители, пускатели бесконтактные ПБР).
Прибор имеет дополнительные входы для подключения унифицированных электрических сигналов от 0 до 5мА, от 0 до 20мА, от 0 до 10В постоянного тока, предназначенные для ввода корректирующих воздействий.
Прибор Р25.1.2М является новой усовершенствованной модификацией снятого с производства регулятора серии Р25 (производство МЗТА)
Технические характеристики:
| Выходные сигналы: |
|
| - импульсы напряжения пульсирующего постоянного тока среднего значения, В |
24 |
| - импульсы напряжения постоянного тока, В |
±10 |
| - изменение состояния бесконтактных ключей, допускающих комму-тацию пульсирующего постоянного или переменного тока при дей-ствующем значении до 2А и действующем значении напряжения внешнего источника питания выходных цепей, В, до |
250 |
| Вид и номинальный диапазон изменения сигналов |
Сигнал переменного тока (частотой 50Гц) от 0 до 0,5В, изменение взаимной индуктивности от 0 до 10 мГн |
| Вид и количество подключаемых измерительных преобразователей |
От 1 до 3 дифференциально-трансформаторных из-мерительных преобразователей |
| Габаритные размеры блока, мм, не более |
120х240х285 |
| Масса блока, кг, не более |
4,4 |
Элементы индикации и коммутации:
 |
 |
| Контакт |
Цепь |
Контакт |
Цепь |
| 10 |
Общая точка ключей |
20 |
Общая точка схемы |
| 9 |
Выход «Больше» |
19 |
Питание датчиков |
| 8 |
Общая точка выхода |
18 |
Внешний задатчик |
| 7 |
Выход «Меньше» |
17 |
Внешний задатчик |
| 6 |
10В |
16 |
0-10В |
| 5 |
Внешний ИП |
15 |
Вход 3 |
| 4 |
Датчик ИП |
14 |
Вход 2, 3 |
| 3 |
Питание датчика |
13 |
Вход 2 |
| 2 |
220В – ноль |
12 |
Вход 1 |
| 1 |
220В - фаза |
11 |
Вход 1 |
|

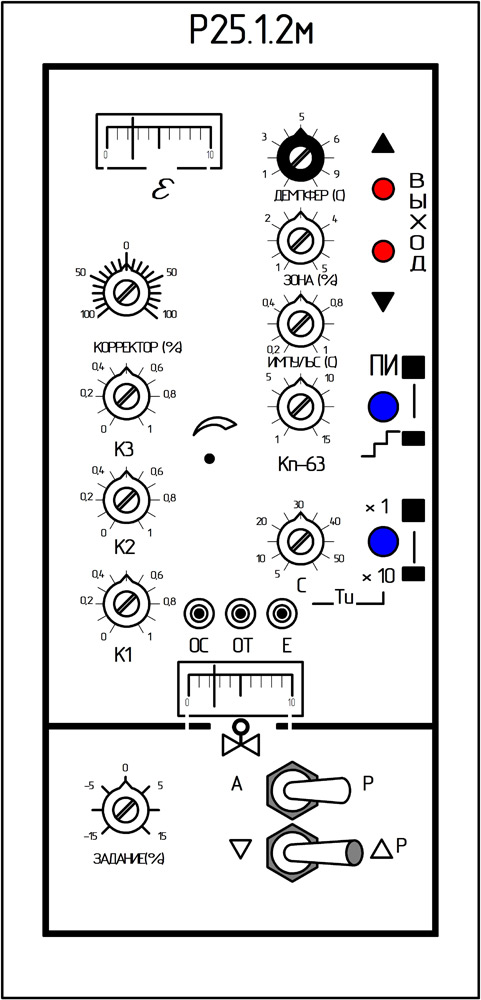

| Вид на лицевую панель |

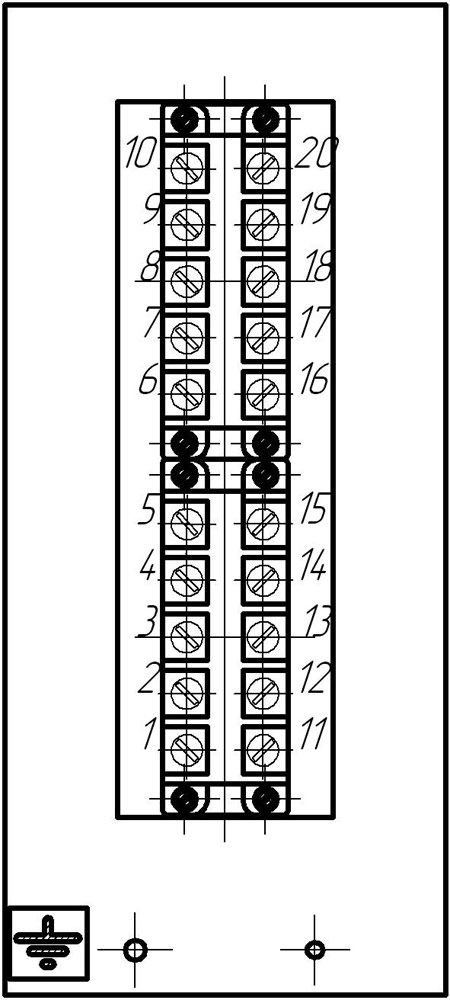

Вид сзади
|

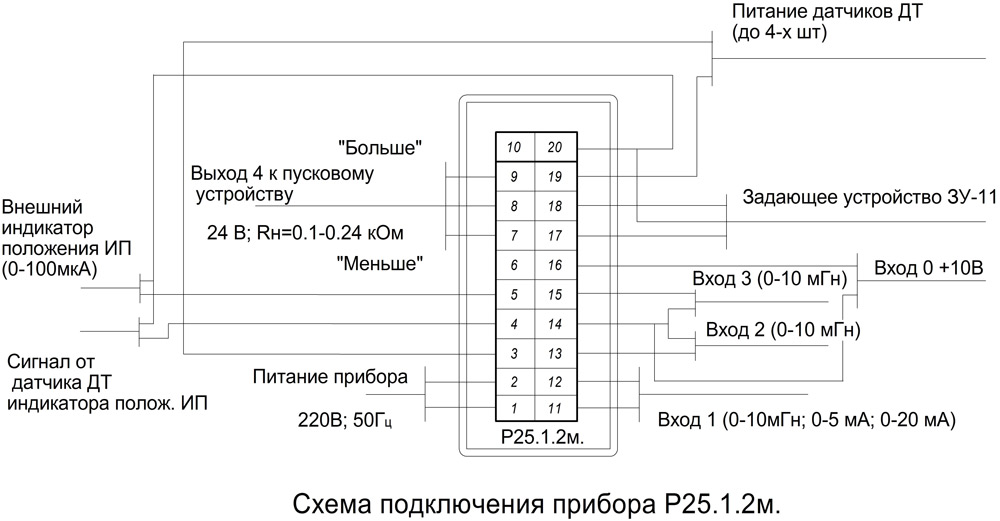

Схема внешних подключений:
Пример обозначения при заказе:
Прибор регулирующий Р-25.1.2м
Сроки поставки: наличие уточняйте
◄
