ПРОМА-ИУ-010 / Измеритель уровня многофункциональный

ПРОМА-ИУ-010 / Измеритель уровня многофункциональный.


Продажа измерителя уровня прома-иу-010 в Республике Беларусь, цена, стоимость, прайс на ПРОМА-ИУ-Щ-10, ПРОМА-ИУ-Н-10 в Минске, Гродно, Гомеле, Витебске, Бресте, Могилеве
Назначение:

Измеритель уровня многофункциональный ПРОМА-ИУ версия 010 предназначен для непрерывного измерения уровня жидкости, отображения текущего значения в метрах и сигнализации о выходе параметра за установленные пределы и выдачей токового сигнала (4-20) мА.

ПОСТАВЛЯЮТСЯ в комплекте с датчиком давления ДДМ-03.

ИСПОЛЬЗУЮТСЯ для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах водоснабжения и других отраслях.

Рабочая среда – неагрессивные жидкости.

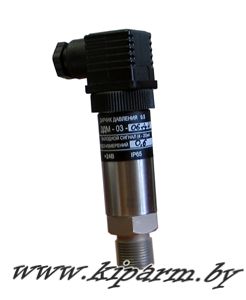

ПРОМА-ИУ-Щ-10 ПРОМА-ИУ-Н-10 ДДМ-03
Щитовое исполнение Настенное исполнение ДДМ-03



  • 2-х позиционное регулирование уровня.
  • Управление насосом путем переключения релейного выхода при достижении максимального и минимального уровня жидкости.
  • Формирование дискретных сигналов в систему коммутации при достижении 4-х устанавливаемых пределов уровней (2 – для управления насосом и 2 – для аварийной сигнализации).
  • Измерение уровня жидкости различной плотности и его индикация на 4-х знаковом индикаторе (в метрах).
  • Корректировка нулевого уровня.
  • Непрерывное преобразование измеряемого значения уровня в унифицированный сигнал постоянного тока (4-20мА).
  • Возможность программной настройки прибора в зависимости от применяемого датчика давления и плотности жидкости.
  • Работа в сети MODBUS по стандарту RS-485 (до 32 приборов при 2-х проводной связи). Возможность прямой коммутации больших нагрузок – переключающиеся контакты реле (2А, 220В).

Технические характеристики ПРОМА-ИУ:


Предел допустимой основной погрешности, %

1

Напряжение питания

 = 24В или ~ 220В, 50Гц

Потребляемая мощность, ВА

 2

Индикация показаний

 цифровое табло – 4 знакоместа

Выходной токовый сигнал аналоговый, мА

 4-20

Погрешность токового сигнала, %

 1

Количество уставок пределов давления

 4

Зона уставок, % от диапазона

 0-100

Дискретность уставок % от диапазона

 1

Температура окружающей среды, °С

 от -20 до +50

Степень защиты (код IP)

- щитовой лицевая панель / внутренняя часть

- настенный


 IP54 / IP40

 IP54

Допустимая нагрузка на контакты реле при 220В, 50Гц или =30В, А

 2

Габаритные размеры, мм: длина х ширина х высота

- щитовой

- настенный


 96х48х105

 150х125х60

Масса кг, не более

 0,5


Технические характеристики ДДМ-1:

Предел допустимой основной погрешности, %

0,5

Значения выходного сигнала постоянного тока, мА: (код 42)

 4-20

Напряжение питания, постоянный ток, В:

 18-35

Нагрузочное сопротивление датчика с выходным сигналом (4-20)мА,  Ом:

- при питании постоянным током напряжением 24В

- температура окружающей среды, °С


 0-500

 от -30 до +55

Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона, %, не более

 0,2

Потребляемая мощность, Вт, не более

 0,8

Степень защиты (код IP)

 IP54

Габаритные размеры, мм: длина х диаметр

 80 х 32

Масса, кг, не более

 0,2



Корректировка нулевого уровня:




L0<0 L0=0 L0>0


Lв = Lmax + L0 , при L0<0

Lв = Lmax – L0 , при L0>0

L0 – корректировка нулевого уровня жидкости (вводится программно на Прома-ИУ);

Lmax – максимальный уровень жидкости.


Диапазоны измерений (для воды) с датчиками давления ДДМ-1:


Уровень воды Lв,

в метрах

0 – 4,0

0 – 6,0

0 - 10

0 – 16

0 – 25

0 – 40

Тип первичного датчика

ДДМ-1-40

ДДМ-1-60

ДДМ-1-100

ДДМ-1-160

ДДМ-1-250

ДДМ-1-400


Габаритные размеры:

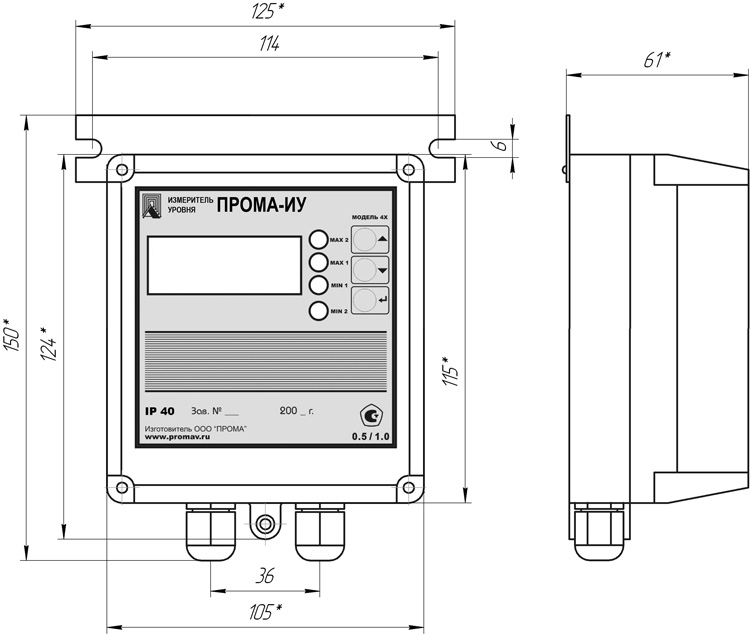

ПРОМА-ИУ-4х-Н габаритные размеры

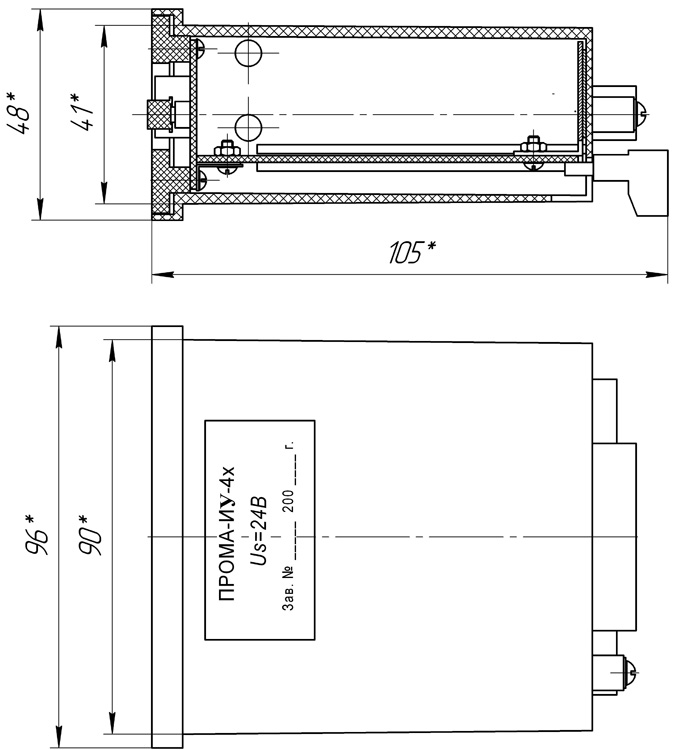

ПРОМА-ИУ-4х-Щ габаритные размеры
ПРОМА-ИУ-4х-Н
ПРОМА-ИУ-4х-Щ

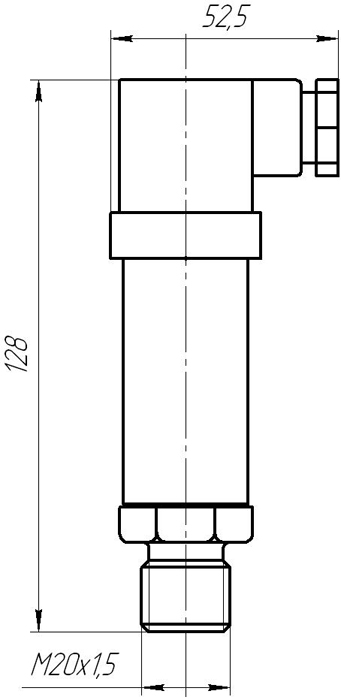

 ДДМ-03 габаритные размеры


          ДДМ-03

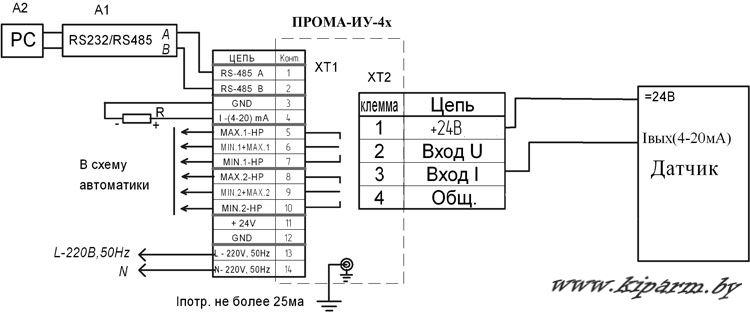

Схема внешних подключений:


 ПРОМА-ИУ-версия 010 схема подключения

Обозначение при заказе:

Измеритель уровня ПРОМА-ИУ-Щ-10, ДДМ-1-100 (10 метров вод столба)



Сроки поставки: наличие уточняйте
