ПРОМА-ИДМ-010 / Измеритель давления со встроенным датчиком.
Продажа, цена, стоимость, прайс на измеритель давления со встроенным датчиков прома-идм-010 -> ПРОМА-ИДМ-4х-ДВ, ПРОМА-ИДМ-ДВ, ПРОМА-ИДМ-4х-ДИ, ПРОМА-ИДМ-ДИ, ПРОМА-ИДМ-4х-ДИВ, ПРОМА-ИДМ-ДИВ, ПРОМА-ИДМ-4х-ДД, ПРОМА-ИДМ-ДД
Назначение:
|
Измерители давления ПРОМА-ИДМ-010 предназначены для непрерывного измерения значений:
- вакуумметрического давления (ДВ);
- вакуумметрического и избыточного давления (ДИВ);
- избыточного давления (ДИ);
- перепада давлений воздуха и нейтральных газовых сред (ДД).
|
|

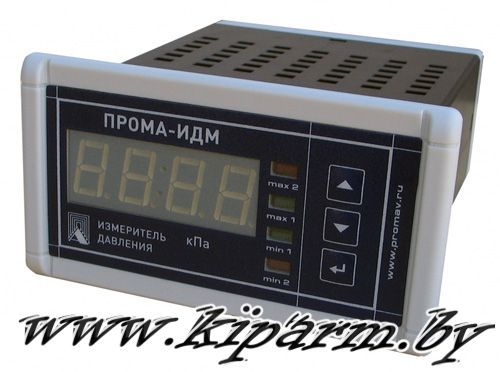

| Щитовое исполнение |
|
|
|
|
|
Используется для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах газораспределения и газопотребления, вентиляции, контроля газовых фильтров, счетчиков и в других отраслях.
Рабочая среда – газ, воздух.
Исполнения:
- щитовое (Щ) под отверстие 48 х 96; корпус пластик;
- настенное (Н); корпус пластик. |
|
| Настенное исполнение |
Технические характеристики:
|
Предел допустимой основной погрешности, %
|
1 (0,5 для 2 верхних пределов)
|
|
Напряжение питания
|
= 24В или ~ 220В, 50Гц
|
|
Индикация показаний
|
цифровое табло – 4 знакоместа
|
|
Выходной токовый сигнал аналоговый, мА
|
4-20
|
|
Погрешность токового сигнала, %
|
0,5 или 1
|
|
Количество уставок пределов давления
|
2 или 4
|
|
Зона уставок, % от диапазона
|
0-100
|
|
Дискретность уставок % от диапазона
|
1
|
|
Температура окружающей среды, °С
|
от -20 до +50
|
|
Степень защиты (код IP)
- щитовой лицевая панель / внутренняя часть
- настенный
|
IP54 / IP40
IP54
|
|
Допустимая нагрузка на контакты реле при 220В, 50Гц или =30В, А
|
2
|
|
Габаритные размеры, мм: длина х ширина х высота
- щитовой
- настенный
|
114 х 60 х 138
110 х 172 х 50
|
Исполнения модификаций:
Схема внешних подключений: |
|
|
| ПРОМА-ИДМ-4Х |
|
ПРОМА-ИДМ |
|
|
|
|
R – нагрузка токового выхода (суммарная – не более 500 Ом),
К1, К2 – реле постоянного или переменного тока типа РП-23, РП-25, РПЛ-122, 8Э12 и их аналоги с током управляющей обмотки не более 0,1А,
А1 – преобразователь интерфейса RS-232 / RS-485 c гальванической развязкой типа ADAM-4520,
А2 – ПЭВМ РС с программным обеспечением для SCADA системы,
G1,G2 – источники напряжения от 5 до 220В постоянного или переменного тока, в зависимости от типа реле,
G3 – источники постоянного тока 24В с допустимым током 0,2А на один прибор.
|
Обозначение при заказе:
Измеритель давления ПРОМА-ИДМ со встроенным в корпус датчиком (модулем) давления -
ПРОМА-ИДМ-SS-XXX-YYY-F-C, гдe
SS - различие в количестве уставок и релейных выходов:
4х - для прибора с 4-мя уставками и 4-мя релейными выходами,
__ для 2-х уставочного прибора с 2-мя релейными выходами – отсутствует.
ХХХ - различие по принципу измеряемого параметра:
ДВ вакуумметрического давления;
ДИ избыточного давления;
ДИВ вакуумметрического и избыточного давления;
ДД разности (перепада) давлений.
YYY - различие по пределу измерения (основной диапазон):
Пределы измерений согласно таблицы.
F - различие по рабочим давлениям (только для перепада давления) – модели ДД, для остальных отсутствует;
Максимально допустимые рабочие давления согласно таблицы.
С - различие по конструктивному исполнению:
Щ – щитовой, для утопленной установки на панель;
Н – настенный, для крепления на стенку или плоскость;
Р – штуцерный монтаж, резьба наружная М20х1,5.
Пример записи при заказе:
ПРОМА-ИДМ-4х-ДД-6,3-1-Н, версия 010
Измеритель перепада давления с 4-мя уставками и 4-мя выходными реле на предел 6,3 кПа и на рабочее давление 0,1 МПа (1кГс/см2 ) настенного исполнения, версия 010.
Сроки поставки: наличие уточняйте
◄
