PC-28 / Измерительный преобразователь давления.

Купить Преобразователь давления измерительный PC-28 в Республике Беларусь (РБ). Продажа, цена, стоимость датчика давления РС-28, PC-28/0-600 kPa/PD/M, PC-28/0-1 МПа/PD/M, PC-28/0-1,6 МПа/PD/M, PC-28/0-2,5 MPa/PD/M в Минске, Витебске, Бресте, Гродно, Гомеле, Могилеве
Назначение:

Преобразователь давления PC-28 предназначен для измерения разрежения, а также избыточного и абсолютного давления газа, пара и жидкости. В связи с небольшой массой, преобразователь можно устанавливать непосредственно на объекте. Преобразователи предназначены для работы со вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики и системами управления, работающими с унифицированными входными сигналами: 4…20 мА и 0…10 В. Залитая силиконовым компаундом электронная схема помещена в корпусе со степенью защиты с IP 65 до IP 67 в зависимости от выбранного электрического соединения. Потребитель с помощью потенциометров имеет возможность корректировки „нуля” и диапазона измерений в пределах до 10% без взаимодействия настроек. Датчики давления РС-28 широко используются в энергетике, нефтяной и нефтехимической, газовой, пищевой и других отраслях  промышленности. Преобразователи РС-28 во взрывозащищенном исполнении с маркировкой взрывозащиты 0Exi_аIIСТ6 Х предназначены для эксплуатации на взрывоопасных производствах.

Технические характеристики:

Диапазон измерений:
от -100 кПа до 100 МПа (избыточное давление и разрежение);
от  20 кПа до 8 МПа (абсолютное давление).

Допускаемая перегрузка, основная и дополнительные погрешности преобразователей приведены в таблице

Диапазон предельных температур окружающей среды: -50…85 °С
Диапазон температур среды измерений: -50…120 °С

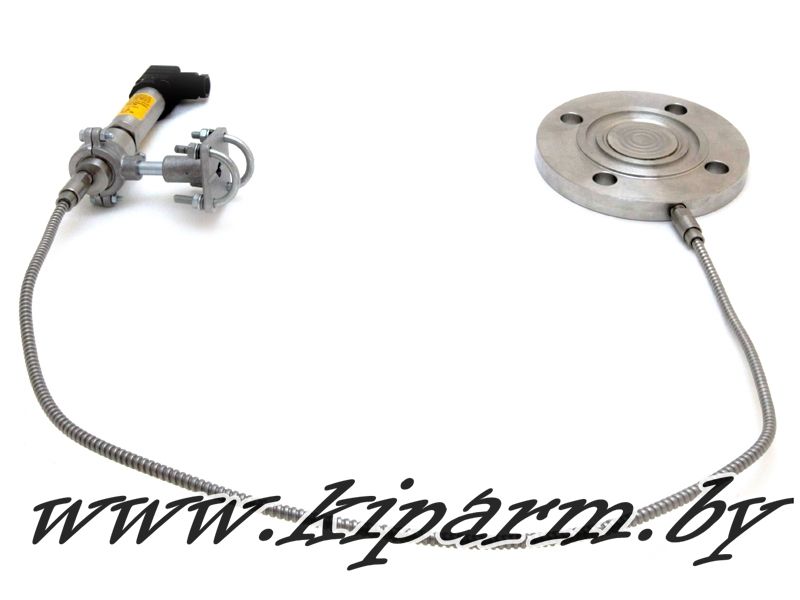

Примечание: для температуры среды измерений свыше 120 °С рекомендуется использовать мембранные разделители либо импульсные трубки.

Напряжение питания:
для двухпроводной линии связи: РС-28 (12÷36) В, пост. тока; РС-28/Ех (12÷28) В, пост. тока;
для трехпроводной линии связи: РС-28 (15÷30) В, пост. тока;

Входные искробезопасные электрические параметры преобразователей PC-28 исполнения 0Exi_аIIСТ6Х приведены в таблице

По способу защиты человека от поражения электрическим током преобразователи относятся к изделиям класса III по ГОСТ 12.2.007.0 и соответствуют требованиям безопасности по ГОСТ 12997.
Материал корпуса преобразователя - нержавеющая сталь марки 0H18N9(304Lss), штуцера и мембраны – 00H17N14M2 (316Lss).
Габаритные размеры, мм, не более 51х176х102 (без учета размеров вентильных блоков и мембранных разделителей).

Специальные исполнения:

Ех – взрывозащищенное исполнение с маркировкой 0Ехiа IICТ6 X;
(0 ÷ 10 В) - выходной сигнал по напряжению (для РС-28);
D - версия с сальником для гидравлических систем высокого давления;
Н - версия для газогидронапорных установок (высокая способность выдерживать перегрузку, напр. при диапазоне 1 МПа способность выдерживать перегрузки до 14 МПа);
(-20) – диапазон термокомпенсации -20…80°С;
СТ – цифровая термокомпенсация в диапазоне -40…80°С;
Кислород – преобразователь, приспособленный к измерениям кислорода (исключительно штуцера типа М и G1/2);
Hastelloy – материал смачиваемых частей штуцера – сплав Hastelloy С276 (исключительно штуцера типа Р и СМ30х2).

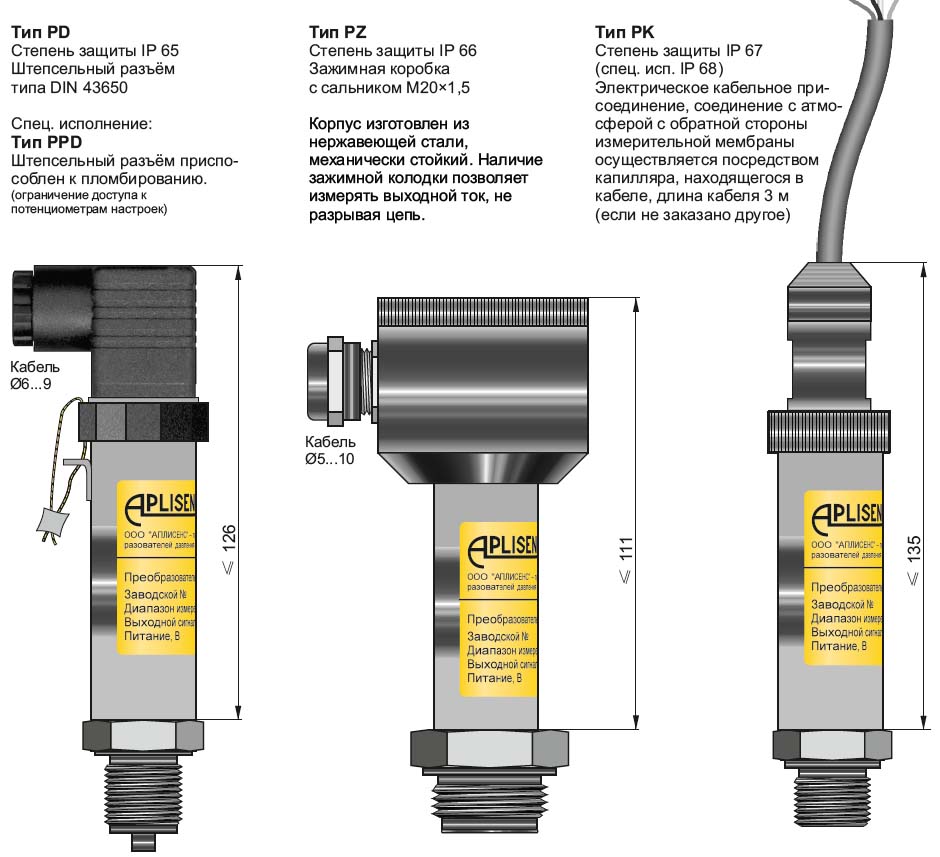

Электрические присоединения:

Присоединения к процессу:

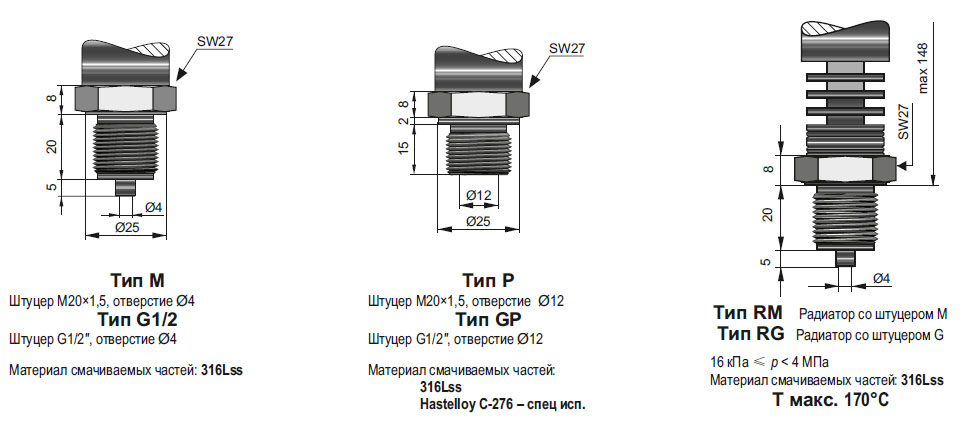

Манометрические приемники давления:

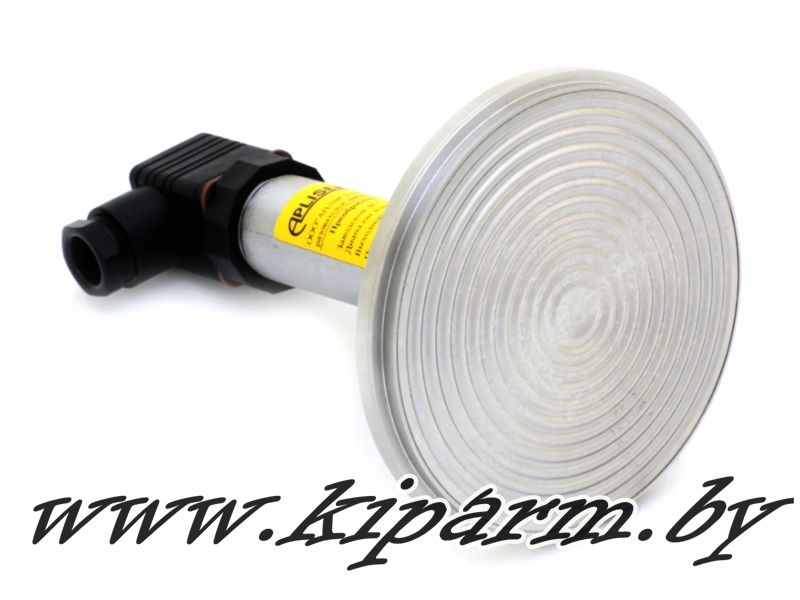

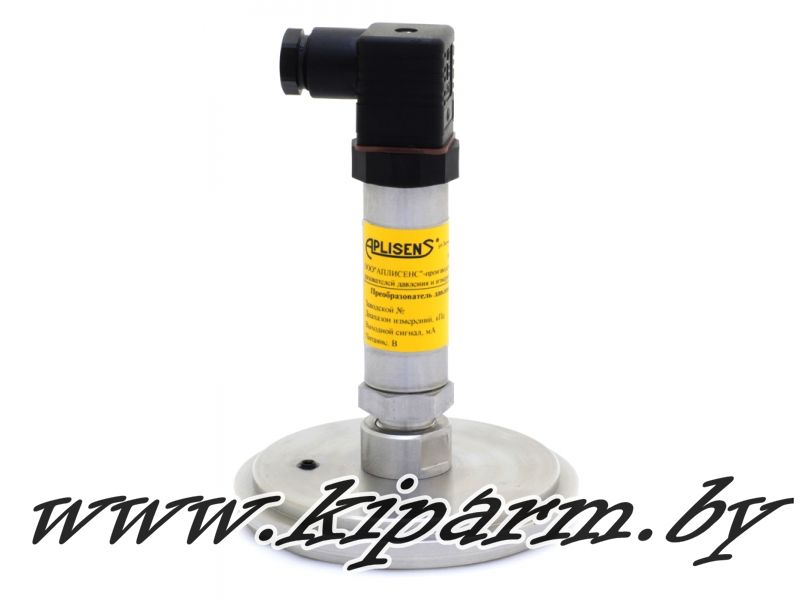

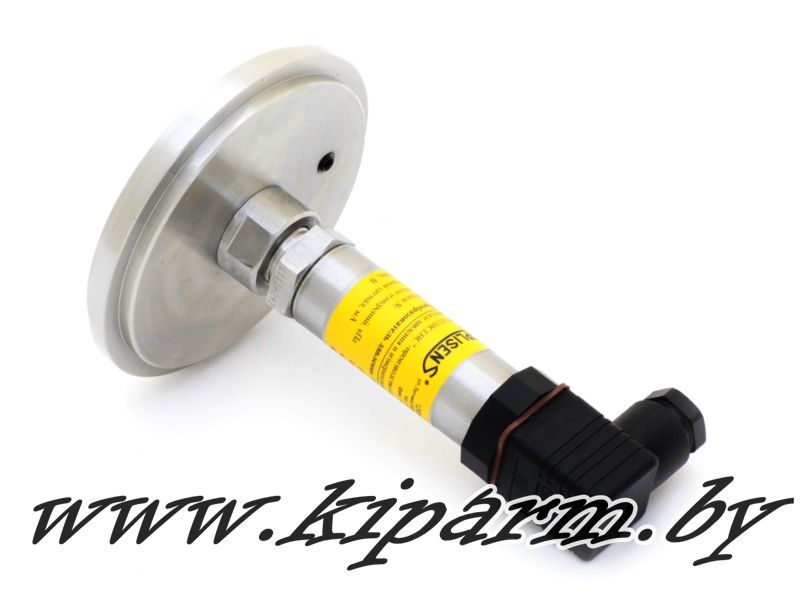

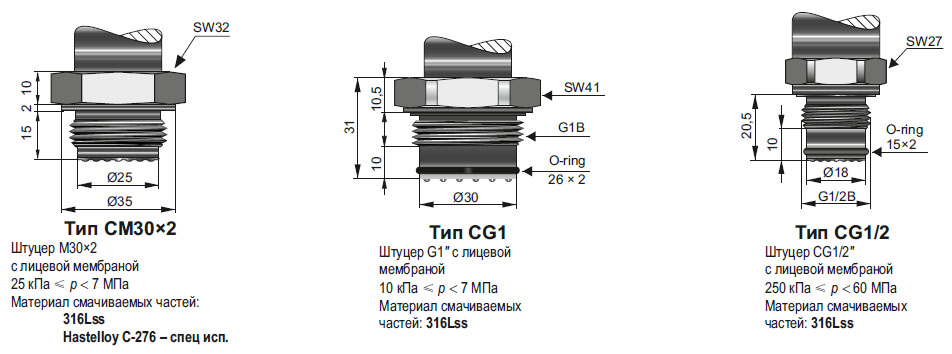

Специализированные приемники давления с лицевыми мембранами:

Штуцера с лицевыми мембранами предназначены для измерения давления запыленных газов, вязких или загрязненныхжидкостей. Преобразователи с этими штуцерами применяются также в пищевой и фармацевтической промышленности на асептических установках.

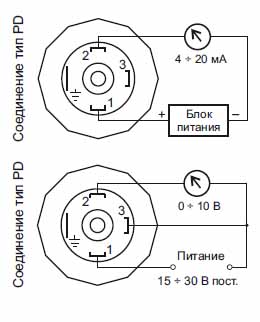

Схема электрических соединений:

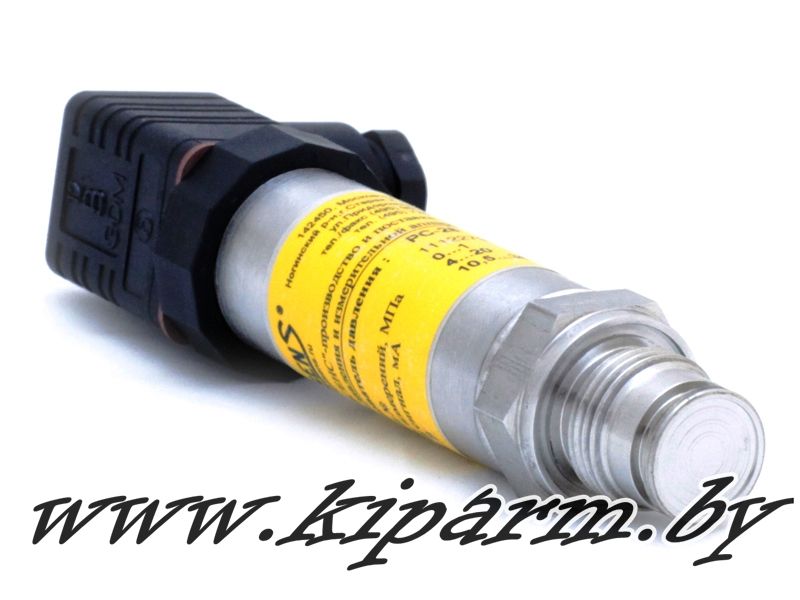

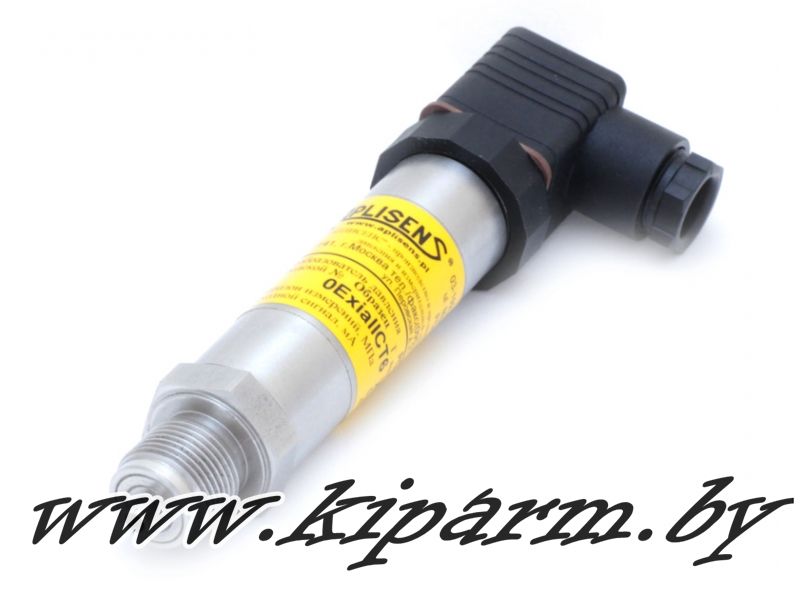

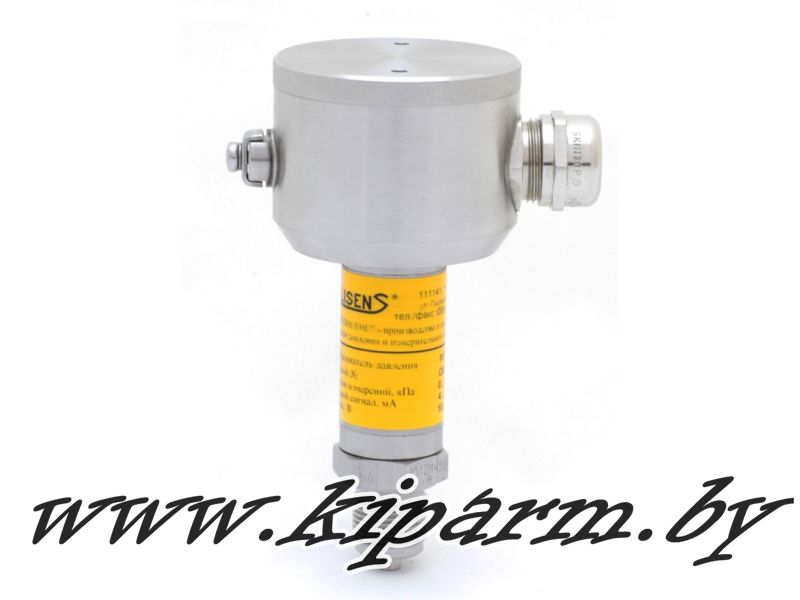

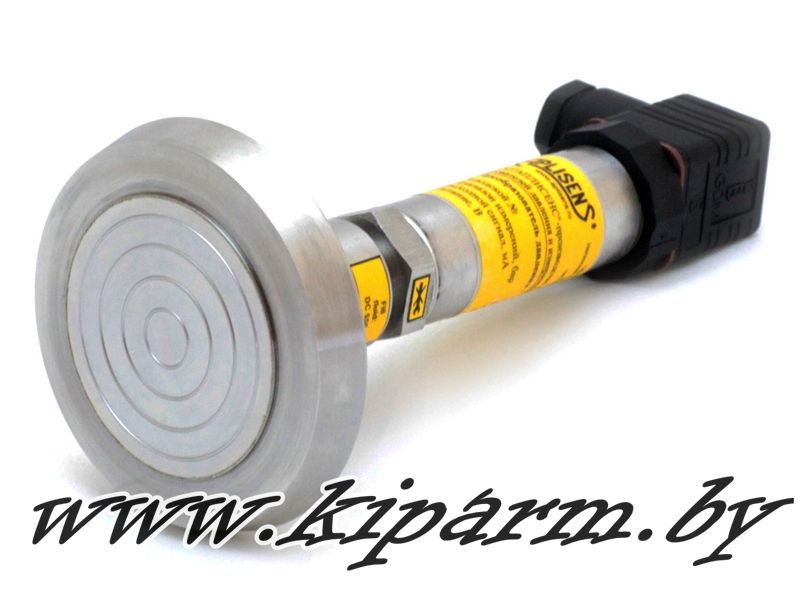

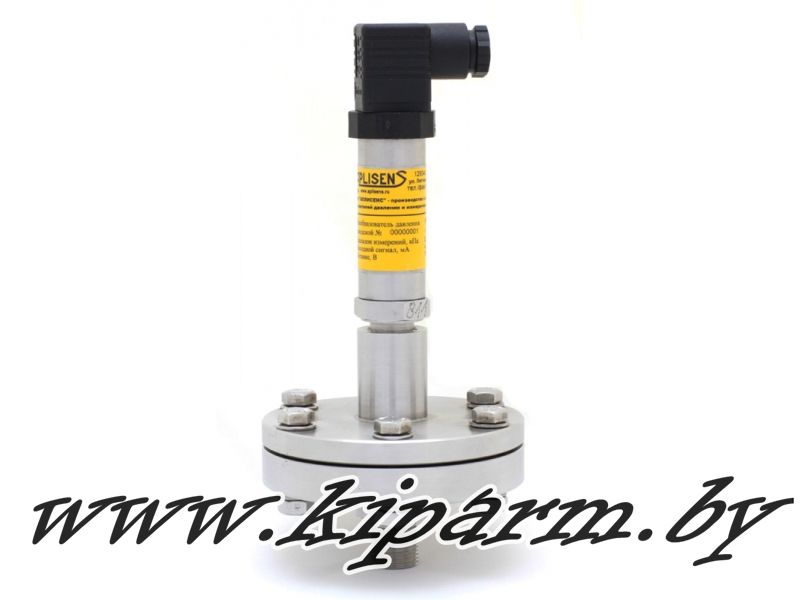

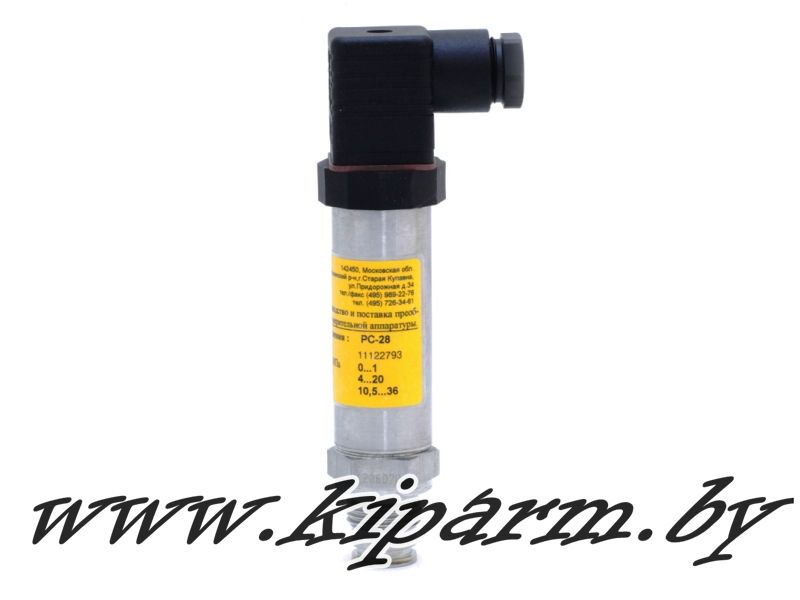

Вид преобразователей РС-28:

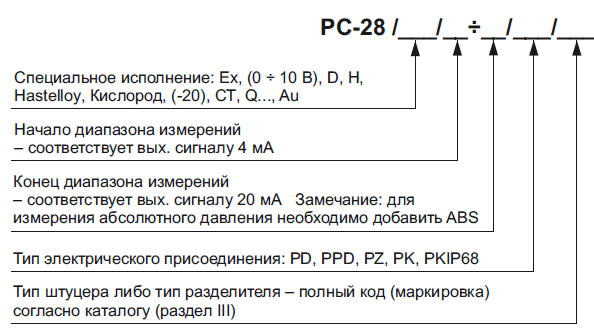

Пример оформления заказa:
